Van cổng ty nổi là gì? Cấu tạo, ưu điểm, ứng dụng và cách lựa chọn chi tiết
Van cổng ty nổi (Rising Stem Gate Valve) là dòng van công nghiệp được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước thải, phòng cháy chữa cháy, hơi nóng, dầu khí và nhiều ngành sản xuất khác. Khác với van cổng ty chìm, loại van này có phần ty van di chuyển lên xuống theo quá trình đóng mở, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van bằng mắt thường.
Nhờ khả năng đóng kín tốt, tuổi thọ cao và dễ bảo trì, van cổng ty nổi luôn là lựa chọn ưu tiên trong các hệ thống đường ống có kích thước lớn hoặc yêu cầu kiểm tra trạng thái vận hành thường xuyên.
Tại Vantot.vn cung cấp đầy đủ các dòng van cổng ty nổi gang, inox 304, inox 316, thép WCB, điều khiển điện và điều khiển khí nén với đầy đủ kích thước từ DN50 đến DN1200.
Mục lục
- Van cổng ty nổi là gì?
- Cấu tạo van cổng ty nổi
- Nguyên lý hoạt động
- Ưu điểm nổi bật
- Nhược điểm
- Phân loại van cổng ty nổi
- Van cổng ty nổi gang
- Van cổng ty nổi inox
- Van cổng ty nổi thép
- Van cổng ty nổi điều khiển điện
- Van cổng ty nổi điều khiển khí nén
- So sánh với van cổng ty chìm
- Ứng dụng thực tế
- Cách lựa chọn
- Hướng dẫn lắp đặt
- Bảo trì bảo dưỡng
- Câu hỏi thường gặp
Van cổng ty nổi là gì?
Van cổng ty nổi là thiết bị đóng mở lưu chất bằng cơ chế nâng hạ đĩa van theo phương thẳng đứng. Khi quay tay quay hoặc bộ truyền động, phần ty van sẽ dịch chuyển lên trên khi mở và hạ xuống khi đóng. Thiết kế này giúp người vận hành nhận biết chính xác trạng thái của van mà không cần quan sát bên trong hệ thống.
Loại van này thường được lắp đặt trong các hệ thống công nghiệp yêu cầu khả năng kiểm soát lưu lượng dạng đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục. Khi mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở nên tổn thất áp suất rất thấp.
Cấu tạo van cổng ty nổi
Thân van
Được chế tạo từ gang, thép hoặc inox, chịu áp lực và bảo vệ toàn bộ chi tiết bên trong.
Ty van
Di chuyển lên xuống trong quá trình vận hành và là đặc điểm nhận biết của van cổng ty nổi.
Đĩa van
Tiếp xúc trực tiếp với dòng lưu chất, thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy.
Tay quay
Giúp người vận hành đóng mở van bằng lực cơ học hoặc kết hợp với bộ truyền động điện, khí nén.
Nguyên lý hoạt động
Khi xoay vô lăng theo chiều mở, ty van sẽ nâng đĩa van lên khỏi vị trí làm kín. Lưu chất sẽ đi qua toàn bộ tiết diện đường ống mà gần như không gặp trở lực. Khi quay ngược chiều, đĩa van hạ xuống và ép sát bề mặt làm kín, ngăn hoàn toàn dòng chảy.
Chính vì cơ chế hoạt động này nên van cổng ty nổi chỉ nên sử dụng ở hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Việc sử dụng để điều tiết lưu lượng trong thời gian dài có thể làm mòn bề mặt đĩa van và giảm tuổi thọ sản phẩm.
Ưu điểm của van cổng ty nổi
Van cổng ty nổi được đánh giá là một trong những dòng van công nghiệp có độ bền cao và khả năng vận hành ổn định trong nhiều điều kiện làm việc khác nhau. Thiết kế ty van di chuyển lên xuống giúp việc kiểm tra trạng thái đóng mở trở nên trực quan, từ đó nâng cao hiệu quả vận hành và giảm sai sót trong quá trình sử dụng.
Dễ nhận biết trạng thái
Khi van mở, phần ty van sẽ nhô lên khỏi thân van. Khi van đóng, ty van hạ xuống. Người vận hành có thể quan sát bằng mắt thường mà không cần kiểm tra hệ thống.
Độ kín cao
Bề mặt làm kín được gia công chính xác giúp hạn chế tối đa hiện tượng rò rỉ lưu chất trong quá trình sử dụng.
Tổn thất áp suất thấp
Khi mở hoàn toàn, đĩa van được nâng lên khỏi dòng chảy nên lưu chất đi qua gần như không bị cản trở.
Tuổi thọ cao
Van được chế tạo từ gang, thép hoặc inox có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn tốt.
Dễ bảo trì
Thiết kế ty nổi giúp việc kiểm tra, thay thế gioăng và bảo dưỡng định kỳ trở nên thuận tiện hơn.
Đa dạng kích thước
Có đầy đủ kích thước từ DN50 đến DN1200 đáp ứng hầu hết các hệ thống đường ống công nghiệp.
Nhược điểm của van cổng ty nổi
Bên cạnh nhiều ưu điểm nổi bật, van cổng ty nổi vẫn tồn tại một số hạn chế cần lưu ý trong quá trình lựa chọn.
- Cần không gian lắp đặt theo chiều cao lớn hơn van cổng ty chìm.
- Không phù hợp với các vị trí trần thấp hoặc hố kỹ thuật.
- Không nên sử dụng để điều tiết lưu lượng liên tục.
- Thời gian đóng mở chậm hơn van bi và van bướm.
- Giá thành thường cao hơn một số dòng van thông dụng.
Các loại van cổng ty nổi phổ biến hiện nay
Dựa vào vật liệu chế tạo và phương thức vận hành, van cổng ty nổi được chia thành nhiều dòng khác nhau nhằm đáp ứng từng điều kiện làm việc cụ thể.

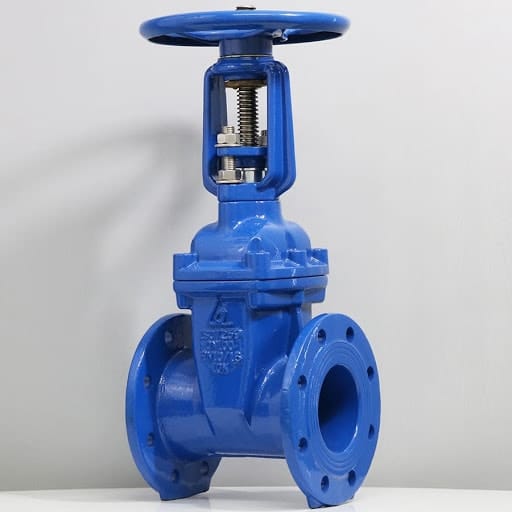

Van cổng ty nổi gang
Đây là dòng sản phẩm được sử dụng phổ biến nhất trong các hệ thống cấp nước, xử lý nước sạch và phòng cháy chữa cháy. Thân van thường được chế tạo từ gang cầu hoặc gang xám phủ sơn epoxy chống ăn mòn.
| Đặc điểm | Thông tin |
|---|---|
| Vật liệu | Gang cầu, gang xám |
| Áp lực | PN10 – PN16 |
| Nhiệt độ | 0 – 80°C |
| Môi chất | Nước sạch, nước thải |
Van cổng ty nổi inox
Van cổng ty nổi inox được sản xuất từ inox 304 hoặc inox 316, có khả năng chống ăn mòn vượt trội, thích hợp sử dụng trong ngành thực phẩm, dược phẩm, hóa chất và môi trường nước biển.
Ưu điểm nổi bật của van inox là khả năng chống gỉ, chịu nhiệt cao và đảm bảo vệ sinh cho các hệ thống yêu cầu tiêu chuẩn nghiêm ngặt.
Van cổng ty nổi thép
Dòng van này thường sử dụng vật liệu thép WCB hoặc thép đúc nhằm đáp ứng các hệ thống áp suất cao, hơi nóng và dầu khí. Đây là lựa chọn phổ biến trong các nhà máy nhiệt điện, hóa dầu và công nghiệp nặng.
Phân loại theo phương thức vận hành
Tay quay
Đóng mở hoàn toàn bằng sức người, phù hợp với hệ thống vận hành thủ công.
Điều khiển điện
Kết hợp với động cơ điện giúp điều khiển từ xa thông qua tủ điều khiển hoặc hệ thống PLC.
Điều khiển khí nén
Sử dụng bộ truyền động khí nén cho tốc độ đóng mở nhanh, phù hợp với dây chuyền tự động hóa.
So sánh van cổng ty nổi và van cổng ty chìm
| Tiêu chí | Van cổng ty nổi | Van cổng ty chìm |
|---|---|---|
| Quan sát trạng thái | Quan sát trực tiếp | Không quan sát được |
| Chiều cao lắp đặt | Lớn | Thấp |
| Bảo trì | Dễ dàng | Khó hơn |
| Không gian lắp | Ngoài trời, nhà máy | Hố van, khu vực hạn chế chiều cao |
| Giá thành | Cao hơn | Thấp hơn |
Ứng dụng của van cổng ty nổi
Nhờ khả năng chịu áp lực cao và độ bền vượt trội, van cổng ty nổi được ứng dụng trong rất nhiều lĩnh vực công nghiệp.
- Hệ thống cấp nước sinh hoạt.
- Nhà máy xử lý nước sạch.
- Nhà máy xử lý nước thải.
- Hệ thống phòng cháy chữa cháy.
- Nhà máy nhiệt điện.
- Nhà máy xi măng.
- Nhà máy giấy.
- Nhà máy hóa chất.
- Hệ thống dầu khí.
- Hệ thống hơi nóng.
- Đường ống công nghiệp.
- Hệ thống HVAC.
Bạn đang tìm mua van cổng ty nổi chất lượng cao?
Chúng tôi cung cấp đầy đủ các dòng van cổng ty nổi gang, inox, thép, điều khiển điện và điều khiển khí nén với nhiều kích thước từ DN50 đến DN1200.
Liên hệ tư vấn ngay
Cách lựa chọn van cổng ty nổi phù hợp
Việc lựa chọn đúng loại van cổng ty nổi sẽ giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành. Dưới đây là những tiêu chí quan trọng cần xem xét trước khi quyết định mua.
Chọn theo môi chất
Nước sạch nên chọn van gang. Hóa chất, nước biển hoặc thực phẩm nên ưu tiên inox 304 hoặc inox 316. Đối với hơi nóng và dầu khí nên sử dụng van thép.
Chọn theo áp suất
Hệ thống dân dụng thường sử dụng PN10 hoặc PN16. Với môi trường áp suất cao có thể lựa chọn PN25, PN40 hoặc Class 150, Class 300.
Chọn theo kích thước
Van cần có đường kính tương ứng với đường ống để đảm bảo lưu lượng và hạn chế tổn thất áp suất.
Chọn theo phương thức vận hành
Có thể lựa chọn tay quay, hộp số, điều khiển điện hoặc điều khiển khí nén tùy theo mức độ tự động hóa của hệ thống.
Kích thước van cổng ty nổi phổ biến
| Kích thước | Đường kính danh nghĩa | Ứng dụng |
|---|---|---|
| DN50 | 2 inch | Hệ thống cấp nước nhỏ |
| DN80 | 3 inch | Đường ống công nghiệp |
| DN100 | 4 inch | PCCC – Nhà máy |
| DN150 | 6 inch | Trạm bơm |
| DN200 | 8 inch | Nhà máy xử lý nước |
| DN250 – DN1200 | 10 – 48 inch | Dự án công nghiệp lớn |
Hướng dẫn lắp đặt van cổng ty nổi
- Kiểm tra đúng kích thước và tiêu chuẩn mặt bích.
- Vệ sinh sạch đường ống trước khi lắp.
- Lắp đúng chiều dòng chảy nếu nhà sản xuất có ký hiệu.
- Siết bu lông theo hình ngôi sao để lực phân bố đều.
- Không dùng ty van để nâng hạ sản phẩm.
- Đảm bảo có đủ khoảng trống phía trên để ty van di chuyển.
- Kiểm tra rò rỉ sau khi đưa hệ thống vào vận hành.
Bảo trì và bảo dưỡng
Việc bảo trì định kỳ giúp van hoạt động ổn định, hạn chế hỏng hóc và tăng tuổi thọ. Tùy điều kiện làm việc nên kiểm tra từ 3 đến 6 tháng một lần.
- Kiểm tra độ kín của gioăng.
- Vệ sinh thân van và ty van.
- Bôi trơn ren ty định kỳ.
- Kiểm tra bulông và đai ốc.
- Đóng mở thử để tránh kẹt van.
- Thay gioăng khi phát hiện rò rỉ.
Các lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Van bị rò rỉ | Gioăng hỏng | Thay gioăng mới |
| Van đóng không kín | Đĩa van bám cặn | Vệ sinh bề mặt làm kín |
| Ty van bị kẹt | Thiếu bôi trơn | Bôi mỡ chuyên dụng |
| Đóng mở nặng | Ren ty bị mòn | Kiểm tra và thay thế |
Câu hỏi thường gặp
Van cổng ty nổi khác gì van cổng ty chìm?
Van ty nổi có phần ty chuyển động lên xuống nên người vận hành dễ quan sát trạng thái đóng mở. Van ty chìm không có đặc điểm này nhưng lại tiết kiệm không gian lắp đặt.
Van cổng ty nổi có điều tiết lưu lượng được không?
Không nên. Van cổng được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Việc điều tiết liên tục sẽ làm mòn đĩa van và giảm tuổi thọ.
Nên chọn van gang hay inox?
Van gang phù hợp với nước sạch và nước thải. Van inox thích hợp cho hóa chất, thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao.
Van cổng ty nổi có những kiểu kết nối nào?
Phổ biến nhất là kết nối mặt bích theo tiêu chuẩn JIS, BS, DIN hoặc ANSI. Ngoài ra còn có kiểu nối ren ở các kích thước nhỏ.
Có thể lắp bộ điều khiển điện hoặc khí nén không?
Có. Nhiều dòng van cổng ty nổi có thể lắp thêm bộ truyền động điện hoặc khí nén để điều khiển từ xa và tích hợp vào hệ thống PLC hoặc SCADA.
Mua van cổng ty nổi chính hãng tại Vantot.vn
Vantot.vn chuyên cung cấp van cổng ty nổi gang, inox 304, inox 316, thép WCB, điều khiển điện và điều khiển khí nén với đầy đủ kích thước từ DN50 đến DN1200. Sản phẩm có đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận nơi.
