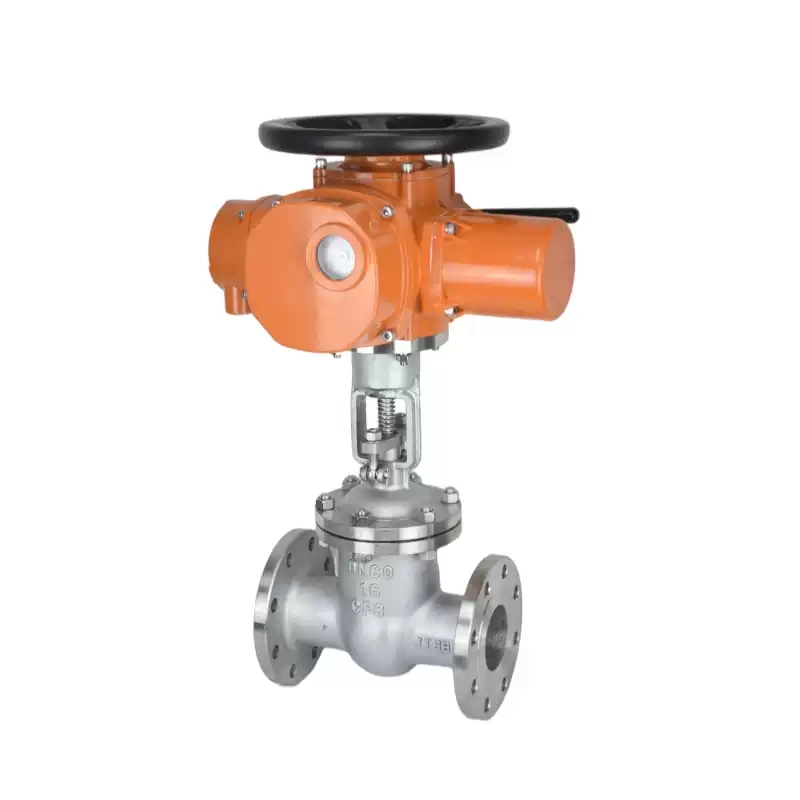

Van cổng điện đa vòng là gì?

Van cổng điện đa vòng là dòng van cổng sử dụng bộ truyền động điện có khả năng quay nhiều vòng để nâng hoặc hạ cánh van theo phương thẳng đứng. Khi motor điện hoạt động, mô-men xoắn được truyền qua hộp số và trục truyền động làm ty van quay liên tục nhiều vòng cho đến khi cửa van mở hoàn toàn hoặc đóng hoàn toàn.

Không giống van bướm điều khiển điện hay van bi điều khiển điện chỉ cần góc quay 90°, van cổng yêu cầu hành trình dài hơn. Vì vậy actuator đa vòng được thiết kế với hệ thống bánh răng giảm tốc và cơ cấu truyền động đặc biệt để tạo lực kéo lớn, đảm bảo đóng mở ổn định ngay cả với các van có kích thước lớn như DN300, DN600 hoặc DN1000.

Hiện nay, van cổng điện đa vòng được sản xuất với nhiều tiêu chuẩn kết nối như DIN, ANSI, BS và JIS, đáp ứng đa dạng yêu cầu kỹ thuật của các hệ thống công nghiệp trong và ngoài nước.

Cấu tạo của van cổng điện đa vòng

Một bộ van cổng điều khiển điện đa vòng hoàn chỉnh bao gồm thân van, cửa van, ty van và bộ truyền động điện đa vòng. Mỗi bộ phận đều giữ vai trò quan trọng trong quá trình vận hành.

Nguyên lý hoạt động

Khi bộ điều khiển cấp nguồn điện cho actuator, motor điện sẽ quay và truyền lực qua hộp giảm tốc đến trục truyền động. Ty van bắt đầu quay nhiều vòng, đồng thời dịch chuyển cửa van lên hoặc xuống theo ren của trục.

Khi cửa van được nâng hoàn toàn, dòng lưu chất đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất trong hệ thống. Khi cửa van hạ xuống hết hành trình, van đạt trạng thái đóng kín và ngăn hoàn toàn dòng chảy.

Đối với các hệ thống điều khiển tự động, actuator có thể nhận tín hiệu ON/OFF hoặc tín hiệu tuyến tính 4–20mA, 0–10V để kiểm soát vị trí mở của van theo yêu cầu vận hành.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Van cổng điện đa vòng
Kích thước	DN50 – DN1200
Áp suất	PN10, PN16, PN25, PN40
Nhiệt độ làm việc	-20°C đến 425°C (tùy vật liệu)
Điện áp	24VDC, 220VAC, 380VAC
Điều khiển	ON/OFF hoặc Modulating
Cấp bảo vệ	IP67, IP68 (tùy model)
Kiểu kết nối	Mặt bích DIN, ANSI, BS, JIS
Vật liệu	Gang, WCB, Inox 304, Inox 316
Môi chất	Nước, hơi, dầu, khí, hóa chất

Các loại van cổng điện đa vòng phổ biến

Van cổng điện đa vòng được phân loại theo nhiều tiêu chí như kiểu ty van, phương thức điều khiển, vật liệu chế tạo và ứng dụng thực tế. Việc lựa chọn đúng loại van giúp hệ thống vận hành ổn định, tăng tuổi thọ thiết bị và giảm chi phí bảo trì.

Phân loại theo vật liệu thân van

Lựa chọn vật liệu phù hợp với môi chất sẽ giúp tăng tuổi thọ của van và đảm bảo hệ thống hoạt động ổn định trong thời gian dài.

Vật liệu	Đặc điểm	Ứng dụng
Gang	Giá thành hợp lý, chịu áp tốt	Hệ thống nước sạch, cấp thoát nước, PCCC
Thép WCB	Chịu nhiệt và áp suất cao	Hơi nóng, dầu truyền nhiệt, công nghiệp nặng
Inox 304	Chống ăn mòn tốt	Thực phẩm, nước sạch, khí nén
Inox 316	Khả năng chống hóa chất và nước biển cao	Hóa chất, dược phẩm, môi trường ăn mòn

Bộ truyền động điện đa vòng (Multi-turn Actuator)

Bộ truyền động điện đa vòng là bộ phận quan trọng nhất của hệ thống. Thiết bị sử dụng động cơ điện kết hợp hộp giảm tốc để tạo mô-men xoắn lớn, giúp van cổng thực hiện hành trình đóng mở nhiều vòng một cách chính xác và ổn định.

Ngoài chức năng đóng mở tự động, actuator còn được tích hợp công tắc hành trình, giới hạn mô-men xoắn, bảo vệ quá tải, hiển thị trạng thái và có thể kết nối với hệ thống điều khiển trung tâm.

Đặc tính	Thông tin
Điện áp	24VDC, 220VAC, 380VAC
Điều khiển	ON/OFF hoặc Modulating
Tín hiệu phản hồi	4–20mA, 0–10V (tùy model)
Cấp bảo vệ	IP67 hoặc IP68
Chế độ vận hành	Tự động hoặc thao tác tay khi mất điện

Ưu điểm của van cổng điện đa vòng

• Đóng mở hoàn toàn với độ kín cao.
• Mô-men xoắn lớn, phù hợp van kích thước lớn.
• Giảm tổn thất áp suất khi van mở hoàn toàn.
• Điều khiển từ xa thông qua PLC, SCADA hoặc DCS.
• Hỗ trợ chế độ ON/OFF và Modulating.
• Vận hành ổn định, tuổi thọ cao.
• Đa dạng vật liệu cho nhiều môi trường làm việc.
• Có thể thao tác bằng tay khi mất nguồn điện.
• Dễ tích hợp với hệ thống tự động hóa.
• Chi phí bảo trì thấp nếu vận hành đúng kỹ thuật.

Nhược điểm của van cổng điện đa vòng

• Thời gian đóng mở lâu hơn van bi và van bướm.
• Kích thước actuator lớn hơn actuator quay 90°.
• Không phù hợp để điều tiết lưu lượng liên tục trong nhiều ứng dụng.
• Chi phí đầu tư cao hơn van vận hành tay.
• Cần lựa chọn đúng mô-men xoắn của actuator theo kích thước van.

So sánh van cổng điện đa vòng với các loại van điều khiển điện khác

Tiêu chí	Van cổng điện	Van bi điện	Van bướm điện
Hành trình	Nhiều vòng	90°	90°
Độ kín	Rất cao	Rất cao	Cao
Tổn thất áp suất	Rất thấp	Thấp	Trung bình
Điều tiết lưu lượng	Hạn chế	Tốt	Tốt
Kích thước lớn	Rất phù hợp	Ít sử dụng	Phổ biến

Ứng dụng của van cổng điện đa vòng

Nhờ khả năng đóng mở hoàn toàn, độ kín cao và vận hành tự động, van cổng điện đa vòng được ứng dụng trong nhiều lĩnh vực công nghiệp. Thiết kế Multi-turn giúp tạo mô-men xoắn lớn, phù hợp với các van kích thước lớn và hệ thống yêu cầu vận hành liên tục.

Hướng dẫn lựa chọn van cổng điện đa vòng

Để lựa chọn đúng model, cần xác định đầy đủ điều kiện làm việc của hệ thống. Việc chọn sai vật liệu hoặc mô-men xoắn của actuator có thể làm giảm tuổi thọ và ảnh hưởng đến hiệu suất vận hành.

Tiêu chí	Khuyến nghị
Kích thước	DN50 đến DN1200 theo đường kính ống
Áp suất	PN10, PN16, PN25 hoặc PN40
Điện áp	24VDC, 220VAC hoặc 380VAC
Kiểu điều khiển	ON/OFF hoặc Modulating
Vật liệu thân van	Gang, WCB, Inox 304, Inox 316
Kiểu ty	Ty nổi hoặc ty chìm
Tiêu chuẩn mặt bích	DIN, ANSI, BS hoặc JIS

Bảng lựa chọn vật liệu theo môi chất

Môi chất	Vật liệu đề xuất
Nước sạch	Gang hoặc Inox 304
Nước thải	Gang phủ Epoxy
Hơi nóng	Thép WCB
Dầu truyền nhiệt	Thép WCB
Hóa chất	Inox 316
Nước biển	Inox 316

Hướng dẫn lắp đặt

1. Kiểm tra model, kích thước và tiêu chuẩn kết nối trước khi lắp đặt.
2. Vệ sinh sạch đường ống để loại bỏ cặn bẩn và dị vật.
3. Lắp đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất (nếu có).
4. Siết bu lông mặt bích theo thứ tự đối xứng để đảm bảo lực ép đồng đều.
5. Đấu nối nguồn điện đúng điện áp và sơ đồ đấu dây của actuator.
6. Kiểm tra công tắc hành trình và giới hạn mô-men trước khi vận hành.
7. Chạy thử nhiều chu kỳ đóng mở để kiểm tra hoạt động của van.
8. Đưa hệ thống vào vận hành sau khi hoàn tất kiểm tra.

Bảo trì và bảo dưỡng

Bảo trì định kỳ giúp kéo dài tuổi thọ của van và hạn chế sự cố trong quá trình vận hành. Chu kỳ kiểm tra thường từ 3 đến 6 tháng tùy theo điều kiện làm việc.

• Kiểm tra nguồn điện cấp cho actuator.
• Vệ sinh hộp điều khiển và thân van.
• Kiểm tra độ kín của mặt bích.
• Kiểm tra tình trạng ty van và cửa van.
• Bôi trơn các vị trí theo hướng dẫn của nhà sản xuất.
• Kiểm tra giới hạn mô-men và công tắc hành trình.
• Siết lại bu lông nếu cần.
• Thay thế gioăng khi có dấu hiệu lão hóa hoặc rò rỉ.

Các lỗi thường gặp và cách khắc phục

Hiện tượng	Nguyên nhân	Cách khắc phục
Van không hoạt động	Mất nguồn điện hoặc đứt dây	Kiểm tra nguồn cấp và hệ thống đấu nối
Van dừng giữa hành trình	Cài đặt công tắc hành trình chưa đúng	Hiệu chỉnh lại giới hạn hành trình
Motor quá nóng	Quá tải hoặc mô-men không phù hợp	Kiểm tra tải và lựa chọn actuator đúng công suất
Rò rỉ tại mặt bích	Gioăng hỏng hoặc siết bu lông không đều	Thay gioăng và siết lại bu lông đúng kỹ thuật
Van đóng mở chậm	Hộp giảm tốc hoặc cơ cấu truyền động bị mòn	Kiểm tra, bôi trơn hoặc thay thế linh kiện khi cần

Câu hỏi thường gặp (FAQ)

Van cổng điện đa vòng là gì?

Van cổng điện đa vòng là loại van cổng sử dụng bộ truyền động điện Multi-turn để quay nhiều vòng, giúp nâng hoặc hạ cửa van theo phương thẳng đứng. Loại van này thích hợp cho các đường ống có kích thước lớn và yêu cầu mô-men xoắn cao.

Van cổng điện đa vòng khác gì van cổng điện 90°?

Van cổng không sử dụng cơ cấu quay 90° như van bi hoặc van bướm. Thay vào đó, actuator đa vòng quay liên tục nhiều vòng để di chuyển ty van và cửa van, phù hợp với cấu tạo đặc trưng của van cổng.

Nên chọn van cổng ty nổi hay ty chìm?

Van cổng ty nổi phù hợp khi cần quan sát trực quan trạng thái đóng mở của van và có đủ không gian lắp đặt. Van cổng ty chìm có thiết kế gọn hơn, phù hợp với hố van hoặc khu vực có chiều cao hạn chế.

Van có điều tiết lưu lượng được không?

Van cổng được thiết kế chủ yếu để đóng hoàn toàn hoặc mở hoàn toàn. Việc sử dụng van cổng để điều tiết lưu lượng trong thời gian dài có thể làm mòn bề mặt làm kín và giảm tuổi thọ của van.

Điện áp nào được sử dụng phổ biến?

Các mức điện áp phổ biến gồm 24VDC, 220VAC và 380VAC. Việc lựa chọn phụ thuộc vào nguồn điện của hệ thống và yêu cầu của bộ điều khiển.

Van cổng điện đa vòng có thể điều khiển từ xa không?

Có. Bộ truyền động điện có thể kết nối với PLC, SCADA hoặc DCS để thực hiện điều khiển từ xa, giám sát trạng thái đóng mở và tích hợp vào hệ thống tự động hóa.

Cấp bảo vệ IP67 và IP68 có ý nghĩa gì?

IP67 giúp actuator chống bụi hoàn toàn và chịu được ngâm nước tạm thời trong điều kiện quy định. Một số model đạt IP68 có khả năng bảo vệ cao hơn, phù hợp với môi trường ngoài trời hoặc khu vực thường xuyên tiếp xúc với nước.

Chu kỳ bảo trì bao lâu?

Thông thường nên kiểm tra định kỳ mỗi 3–6 tháng. Đối với hệ thống làm việc liên tục hoặc môi trường khắc nghiệt, cần rút ngắn chu kỳ bảo dưỡng để đảm bảo thiết bị hoạt động ổn định.

Van cổng điện đa vòng phù hợp với môi chất nào?

Tùy theo vật liệu chế tạo, van có thể sử dụng cho nước sạch, nước thải, hơi, dầu, khí và nhiều loại hóa chất công nghiệp.

Khi lựa chọn van cần lưu ý những gì?

Cần xác định đúng kích thước DN, áp suất PN, nhiệt độ làm việc, vật liệu thân van, kiểu ty, điện áp actuator, phương thức điều khiển và tiêu chuẩn mặt bích để lựa chọn đúng model.

Bảng kích thước phổ biến

Kích thước	Ứng dụng
DN50 – DN100	Hệ thống cấp nước và đường ống nhỏ
DN125 – DN250	Nhà máy sản xuất, HVAC, PCCC
DN300 – DN600	Xử lý nước, nhiệt điện, hóa chất
DN700 – DN1200	Đường ống công nghiệp quy mô lớn

Vì sao nên mua Van Cổng Điện Đa Vòng tại Vantot.vn?

Bài viết liên quan

• Van cổng điều khiển điện
• Van cổng ty nổi điều khiển điện
• Van cổng ty chìm điều khiển điện
• Bộ truyền động điện đa vòng
• Van bướm điều khiển điện
• Van bi điều khiển điện

Kết luận

Van cổng điện đa vòng là giải pháp tự động hóa hiệu quả cho các hệ thống đường ống có kích thước lớn, yêu cầu mô-men xoắn cao và độ kín tốt. Nhờ sử dụng bộ truyền động điện Multi-turn, thiết bị có khả năng đóng mở chính xác, vận hành ổn định và dễ dàng tích hợp với các hệ thống điều khiển như PLC, SCADA hoặc DCS.

Với nhiều tùy chọn về vật liệu như gang, thép WCB, inox 304 và inox 316, cùng các phiên bản ON/OFF hoặc Modulating, van đáp ứng tốt nhu cầu của nhiều ngành công nghiệp như cấp thoát nước, xử lý nước, nhiệt điện, dầu khí, hóa chất, PCCC và sản xuất. Để đảm bảo hiệu quả sử dụng lâu dài, cần lựa chọn đúng kích thước, áp suất, điện áp, mô-men xoắn và tiêu chuẩn kết nối phù hợp với điều kiện vận hành thực tế.

Nếu bạn cần tư vấn kỹ thuật hoặc báo giá van cổng điện đa vòng, hãy liên hệ Vantot.vn. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ lựa chọn giải pháp phù hợp, giúp hệ thống vận hành an toàn, ổn định và tối ưu chi phí đầu tư.
