Van cổng ty chìm là gì?
Van cổng ty chìm là thiết bị dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Điểm đặc trưng của loại van này là phần ty van không nhô lên bên ngoài khi vận hành. Khi xoay tay quay hoặc bộ truyền động, đĩa van sẽ nâng lên hoặc hạ xuống thông qua ren nằm bên trong thân van.
Chính nhờ thiết kế này mà chiều cao tổng thể của van gần như không thay đổi trong quá trình sử dụng. Đây là ưu điểm rất lớn khi lắp đặt trong các khu vực có không gian hạn chế như hố kỹ thuật, hố van ngầm hoặc tầng hầm của các tòa nhà.

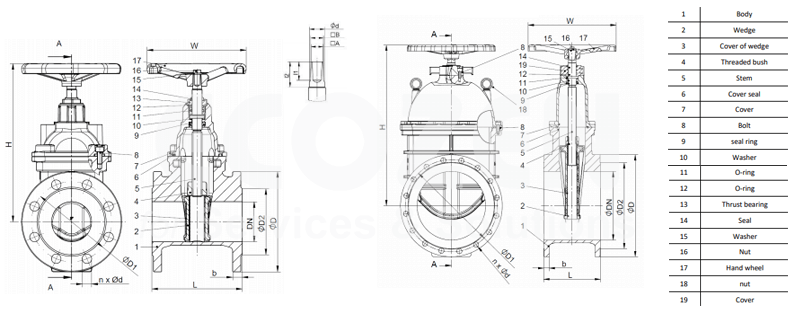

Hình ảnh cấu tạo van cổng ty chìm
Cấu tạo van cổng ty chìm
Mặc dù có nhiều mẫu mã khác nhau nhưng hầu hết các dòng van cổng ty chìm đều được cấu tạo từ những bộ phận chính sau đây.
1. Thân van (Valve Body)
Thân van là bộ phận chịu áp lực chính của toàn bộ thiết bị. Tùy theo điều kiện làm việc mà thân van có thể được chế tạo từ gang cầu, gang xám, thép WCB hoặc inox 304, inox 316. Đối với các hệ thống cấp nước, thân van thường được phủ sơn Epoxy giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ.
2. Đĩa van (Gate Disc)
Đĩa van là chi tiết trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng lưu chất. Khi vận hành, đĩa sẽ di chuyển theo phương thẳng đứng để tạo ra hoặc ngăn dòng chảy. Đây là bộ phận quyết định độ kín của van nên thường được gia công với độ chính xác cao.
3. Ty van (Stem)
Khác với van cổng ty nổi, phần ty của van cổng ty chìm luôn nằm bên trong thân van. Khi xoay tay quay, ren của ty sẽ tác động trực tiếp lên đĩa van nhưng bản thân ty gần như không thay đổi chiều cao bên ngoài. Điều này giúp tiết kiệm không gian lắp đặt đáng kể.
4. Nắp van (Bonnet)
Nắp van được liên kết với thân van bằng bu lông hoặc ren, có chức năng bảo vệ các chi tiết bên trong khỏi bụi bẩn, hơi ẩm và các tác động từ môi trường bên ngoài.
5. Tay quay
Đây là bộ phận giúp người vận hành đóng hoặc mở van bằng lực cơ học. Với các hệ thống tự động hóa, tay quay có thể được thay thế bằng bộ truyền động điện hoặc khí nén.
6. Gioăng làm kín
Gioăng làm kín giúp ngăn hiện tượng rò rỉ lưu chất tại các vị trí ghép nối giữa thân van và nắp van, đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Nguyên lý hoạt động của van cổng ty chìm
Van cổng ty chìm hoạt động dựa trên cơ chế nâng hạ đĩa van thông qua chuyển động quay của tay quay hoặc bộ truyền động. Khi người vận hành xoay vô lăng theo chiều mở, ren bên trong sẽ kéo đĩa van đi lên, tạo khoảng trống cho lưu chất đi qua.
Ngược lại, khi xoay theo chiều đóng, đĩa van sẽ hạ xuống và ép sát vào bề mặt làm kín để ngăn hoàn toàn dòng lưu chất. Do ty van không di chuyển lên xuống bên ngoài nên chiều cao tổng thể của van không thay đổi trong suốt quá trình vận hành.
Thông số kỹ thuật cơ bản
| Tiêu chí | Thông số |
|---|---|
| Tên sản phẩm | Van cổng ty chìm |
| Tên tiếng Anh | Non Rising Stem Gate Valve |
| Kích thước | DN50 – DN1200 |
| Áp lực làm việc | PN10, PN16, PN25, PN40 |
| Nhiệt độ | -10°C đến 200°C (tùy vật liệu) |
| Kiểu kết nối | Mặt bích DIN, JIS, ANSI, BS |
| Vật liệu thân van | Gang, thép, inox |
| Vật liệu gioăng | EPDM, PTFE, NBR |
| Môi chất | Nước, hơi, dầu, khí, hóa chất |
| Kiểu vận hành | Tay quay, điện, khí nén |
Ưu điểm của van cổng ty chìm
Van cổng ty chìm được sử dụng rất phổ biến trong các hệ thống cấp thoát nước và công nghiệp bởi sở hữu nhiều ưu điểm nổi bật so với các dòng van khác.
Thiết kế nhỏ gọn
Ty van không nhô lên trong quá trình vận hành nên rất phù hợp với những vị trí có chiều cao hạn chế như tầng hầm, hố van hoặc phòng kỹ thuật.
Độ kín cao
Đĩa van và bề mặt làm kín được gia công chính xác giúp hạn chế rò rỉ, đảm bảo hiệu quả vận hành lâu dài.
Tuổi thọ lớn
Khi được lựa chọn đúng vật liệu và bảo trì định kỳ, van có thể hoạt động ổn định trong nhiều năm ngay cả trong môi trường công nghiệp khắc nghiệt.
Chi phí đầu tư hợp lý
So với nhiều dòng van công nghiệp khác, van cổng ty chìm có giá thành cạnh tranh nhưng vẫn đáp ứng tốt yêu cầu về độ bền và khả năng đóng kín.
Nhược điểm của van cổng ty chìm
Mặc dù sở hữu nhiều ưu điểm nổi bật, van cổng ty chìm vẫn tồn tại một số hạn chế nhất định. Việc hiểu rõ những nhược điểm này sẽ giúp người sử dụng lựa chọn đúng sản phẩm cho từng hệ thống.
Không quan sát được trạng thái đóng mở
Do ty van luôn nằm bên trong thân van nên người vận hành không thể xác định van đang mở hay đóng chỉ bằng mắt thường. Trong nhiều trường hợp cần phải quan sát tay quay hoặc đồng hồ báo vị trí nếu có.
Bảo trì khó hơn
Ty van và ren truyền động nằm trong thân van nên khi cần bảo dưỡng hoặc thay thế phải tháo nắp van. Thời gian bảo trì thường lâu hơn so với van cổng ty nổi.
Không phù hợp điều tiết lưu lượng
Van cổng ty chìm được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Nếu sử dụng để điều tiết lưu lượng trong thời gian dài, đĩa van sẽ nhanh bị mài mòn và làm giảm tuổi thọ thiết bị.
Dễ bị ảnh hưởng bởi cặn bẩn
Nếu lưu chất chứa nhiều cặn hoặc tạp chất, phần ren và đĩa van bên trong có thể bị bám bẩn, gây hiện tượng đóng mở nặng hoặc kẹt van nếu không được vệ sinh định kỳ.
Các loại van cổng ty chìm phổ biến
Hiện nay trên thị trường có nhiều dòng van cổng ty chìm khác nhau. Việc phân loại thường dựa trên vật liệu chế tạo, kiểu kết nối và phương thức vận hành nhằm đáp ứng yêu cầu của từng hệ thống.

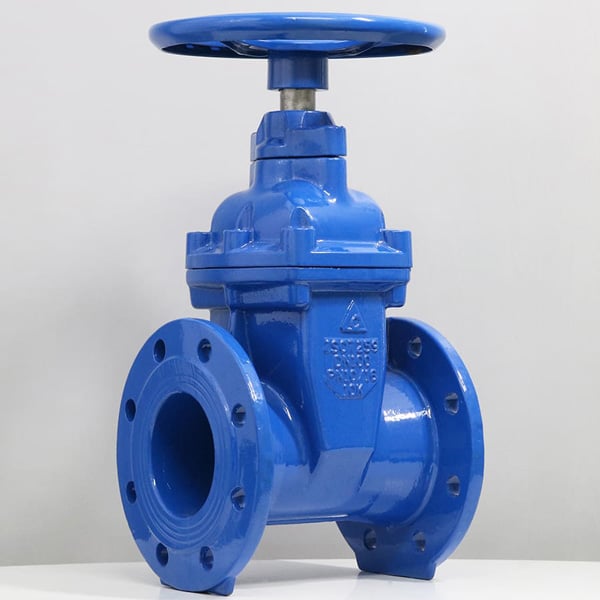

Van cổng ty chìm gang
Đây là dòng sản phẩm được sử dụng phổ biến nhất trong hệ thống cấp nước, PCCC và xử lý nước thải. Thân van thường được làm từ gang cầu hoặc gang xám phủ sơn Epoxy chống ăn mòn. Giá thành hợp lý cùng khả năng chịu áp lực tốt giúp dòng van này được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp.
| Thông số | Giá trị |
|---|---|
| Vật liệu | Gang cầu FCD450 hoặc gang xám |
| Áp lực | PN10 – PN16 |
| Nhiệt độ | 0 – 80°C |
| Ứng dụng | Nước sạch, nước thải, PCCC |
Van cổng ty chìm inox
Van cổng ty chìm inox được chế tạo từ inox 304 hoặc inox 316 nên có khả năng chống ăn mòn rất cao. Đây là lựa chọn phù hợp cho ngành thực phẩm, dược phẩm, hóa chất, nước biển và các môi trường có tính ăn mòn mạnh.
Ưu điểm nổi bật của van inox là khả năng chống gỉ, bề mặt sáng bóng, tuổi thọ cao và đáp ứng tốt các yêu cầu về vệ sinh trong sản xuất.
Van cổng ty chìm thép
Van cổng thép thường được sử dụng trong các hệ thống hơi nóng, dầu truyền nhiệt, khí nén áp suất cao và ngành dầu khí. Thân van được chế tạo từ thép WCB hoặc thép đúc giúp chịu nhiệt và chịu áp lực vượt trội.
Phân loại theo phương thức vận hành
Tay quay
Là kiểu vận hành phổ biến nhất, phù hợp với các hệ thống không yêu cầu điều khiển từ xa. Ưu điểm là cấu tạo đơn giản, giá thành thấp và dễ sử dụng.
Điều khiển điện
Được trang bị bộ truyền động điện giúp đóng mở tự động, kết nối với PLC, SCADA hoặc hệ thống điều khiển trung tâm. Phù hợp cho nhà máy và dây chuyền tự động hóa.
Điều khiển khí nén
Sử dụng bộ truyền động khí nén để đóng mở nhanh, thích hợp trong môi trường dễ cháy nổ hoặc yêu cầu tốc độ vận hành cao.
So sánh van cổng ty chìm và van cổng ty nổi
| Tiêu chí | Van cổng ty chìm | Van cổng ty nổi |
|---|---|---|
| Chiều cao khi vận hành | Không thay đổi | Ty van nhô lên khi mở |
| Quan sát trạng thái | Khó quan sát | Dễ nhận biết bằng mắt thường |
| Không gian lắp đặt | Tiết kiệm diện tích | Cần khoảng trống phía trên |
| Bảo trì | Khó hơn | Dễ hơn |
| Ứng dụng | Hố van, tầng hầm, đường ống ngầm | Nhà máy, khu vực ngoài trời |
| Chi phí | Thường thấp hơn | Thường cao hơn |
Ứng dụng của van cổng ty chìm trong thực tế
Nhờ thiết kế nhỏ gọn và khả năng đóng kín hiệu quả, van cổng ty chìm được ứng dụng trong rất nhiều lĩnh vực công nghiệp cũng như hệ thống hạ tầng kỹ thuật. Đặc biệt, loại van này phát huy ưu điểm tại những vị trí có không gian lắp đặt hạn chế.
Hệ thống cấp nước sạch
Van được sử dụng tại các tuyến ống truyền tải nước, nhà máy nước, khu dân cư và trạm bơm nhằm kiểm soát lưu lượng nước trong quá trình vận hành và bảo trì.
Hệ thống PCCC
Van cổng ty chìm là thiết bị không thể thiếu trong hệ thống chữa cháy bằng nước nhờ khả năng đóng mở nhanh, độ kín cao và độ bền lớn.
Nhà máy xử lý nước thải
Được lắp đặt tại các bể xử lý, đường ống thu gom và hệ thống bơm nhằm cô lập từng khu vực khi cần sửa chữa hoặc bảo trì.
Hệ thống HVAC
Van được sử dụng trên các đường ống nước lạnh, nước nóng và hệ thống điều hòa trung tâm trong các tòa nhà, trung tâm thương mại và nhà máy.
Ngành công nghiệp thực phẩm
Đối với môi trường yêu cầu vệ sinh cao, van cổng ty chìm inox là lựa chọn phù hợp nhờ khả năng chống ăn mòn và dễ vệ sinh.
Ngành hóa chất và dầu khí
Các dòng van thép hoặc inox chịu áp lực cao được sử dụng trong hệ thống dẫn dầu, hóa chất và hơi nóng nhằm đảm bảo an toàn khi vận hành.
Cách lựa chọn van cổng ty chìm phù hợp
Việc lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Trước khi mua, bạn nên xem xét các tiêu chí dưới đây.
| Tiêu chí | Khuyến nghị lựa chọn |
|---|---|
| Môi chất | Nước sạch dùng gang; hóa chất, thực phẩm dùng inox; hơi nóng dùng thép. |
| Áp suất | PN10, PN16 cho hệ thống thông thường; PN25 hoặc cao hơn cho áp lực lớn. |
| Nhiệt độ | Chọn vật liệu phù hợp với nhiệt độ làm việc thực tế. |
| Kích thước | Lựa chọn đúng DN theo đường kính đường ống. |
| Kiểu kết nối | Mặt bích DIN, JIS, ANSI hoặc BS theo tiêu chuẩn của hệ thống. |
| Kiểu vận hành | Tay quay, điều khiển điện hoặc điều khiển khí nén. |
Hướng dẫn lắp đặt van cổng ty chìm
Để van hoạt động ổn định và đạt tuổi thọ cao, quá trình lắp đặt cần tuân thủ đúng quy trình kỹ thuật.
- Kiểm tra kích thước và tiêu chuẩn mặt bích trước khi lắp.
- Vệ sinh sạch đường ống, loại bỏ cặn bẩn và dị vật.
- Đặt van đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất.
- Siết bu lông theo thứ tự đối xứng để tránh biến dạng mặt bích.
- Không dùng tay quay để nâng hoặc di chuyển van.
- Kiểm tra khả năng đóng mở trước khi đưa hệ thống vào vận hành.
- Thử áp lực và kiểm tra rò rỉ sau khi hoàn thành lắp đặt.
Bảo trì và bảo dưỡng định kỳ
Việc bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng, giảm nguy cơ rò rỉ và kéo dài tuổi thọ của van.
- Đóng mở van định kỳ để tránh kẹt đĩa van.
- Kiểm tra độ kín tại thân van và mặt bích.
- Làm sạch cặn bẩn bên trong nếu hệ thống chứa nhiều tạp chất.
- Kiểm tra tình trạng gioăng và thay thế khi cần thiết.
- Kiểm tra các bu lông liên kết để đảm bảo độ siết.
- Đối với van điều khiển điện hoặc khí nén, cần kiểm tra bộ truyền động theo khuyến nghị của nhà sản xuất.
Các lỗi thường gặp khi sử dụng van cổng ty chìm
Trong quá trình vận hành, van cổng ty chìm có thể gặp một số sự cố nếu lựa chọn không đúng chủng loại hoặc không được bảo dưỡng định kỳ. Việc nhận biết sớm nguyên nhân sẽ giúp giảm thời gian dừng hệ thống và tiết kiệm chi phí sửa chữa.
| Hiện tượng | Nguyên nhân | Giải pháp |
|---|---|---|
| Van bị rò rỉ | Gioăng làm kín bị mòn hoặc lắp sai | Thay gioăng mới và siết lại bu lông đúng lực |
| Đóng mở nặng | Ty van hoặc ren bị bám cặn | Vệ sinh và bôi trơn định kỳ |
| Van không kín | Đĩa van bị mòn hoặc có dị vật | Kiểm tra và làm sạch bề mặt làm kín |
| Tay quay bị cứng | Thiếu bảo dưỡng hoặc ăn mòn | Bảo dưỡng và thay thế chi tiết khi cần |
| Rò rỉ tại mặt bích | Gioăng mặt bích hỏng hoặc siết không đều | Thay gioăng và siết lại theo hình ngôi sao |
Câu hỏi thường gặp (FAQ)
Van cổng ty chìm là gì?
Van cổng ty chìm là loại van có phần ty nằm bên trong thân van và không thay đổi chiều cao khi đóng hoặc mở. Thiết kế này giúp tiết kiệm không gian lắp đặt.
Van cổng ty chìm và van cổng ty nổi khác nhau như thế nào?
Van cổng ty nổi có phần ty di chuyển lên xuống nên dễ quan sát trạng thái hoạt động. Trong khi đó, van cổng ty chìm giữ nguyên chiều cao khi vận hành, phù hợp với hố van và các vị trí có không gian hạn chế.
Nên chọn van gang hay van inox?
Van gang phù hợp với nước sạch, nước thải và hệ thống PCCC. Van inox thích hợp cho hóa chất, thực phẩm, dược phẩm, nước biển hoặc môi trường có tính ăn mòn cao.
Van cổng ty chìm có điều tiết lưu lượng được không?
Không nên. Van cổng được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Việc điều tiết lưu lượng trong thời gian dài sẽ làm giảm tuổi thọ của đĩa van và bề mặt làm kín.
Có thể lắp bộ điều khiển điện hoặc khí nén không?
Có. Nhiều dòng van cổng ty chìm hiện nay có thể kết hợp với bộ truyền động điện hoặc khí nén để điều khiển từ xa và tích hợp vào hệ thống tự động hóa.
Van cổng ty chìm có những tiêu chuẩn kết nối nào?
Các tiêu chuẩn phổ biến gồm DIN, JIS, ANSI và BS, phù hợp với hầu hết hệ thống đường ống hiện nay.
Vì sao nên chọn mua van cổng ty chìm tại Vantot.vn?
Sản phẩm chính hãng
Cung cấp đầy đủ chứng từ CO, CQ cùng chính sách bảo hành rõ ràng.
Đa dạng mẫu mã
Đầy đủ vật liệu gang, inox, thép; kích thước từ DN50 đến DN1200; nhiều tiêu chuẩn kết nối khác nhau.
Tư vấn kỹ thuật
Đội ngũ kỹ thuật hỗ trợ lựa chọn sản phẩm phù hợp với từng hệ thống, giúp tối ưu hiệu quả sử dụng và chi phí đầu tư.
Giao hàng toàn quốc
Hàng hóa luôn có sẵn với nhiều kích thước và được giao nhanh trên toàn quốc.
