Van cổng khí nén Z641H-16C mặt bích PN16

Van cổng khí nén Z641H-16C là dòng van cổng mặt bích sử dụng bộ truyền động khí nén để đóng mở tự động dòng chảy trong đường ống. Sản phẩm có thân van bằng thép đúc, kết nối mặt bích, áp suất danh nghĩa PN16 và kiểu làm kín kim loại, phù hợp cho các hệ thống nước, hơi, dầu, khí và đường ống công nghiệp cần vận hành ổn định.

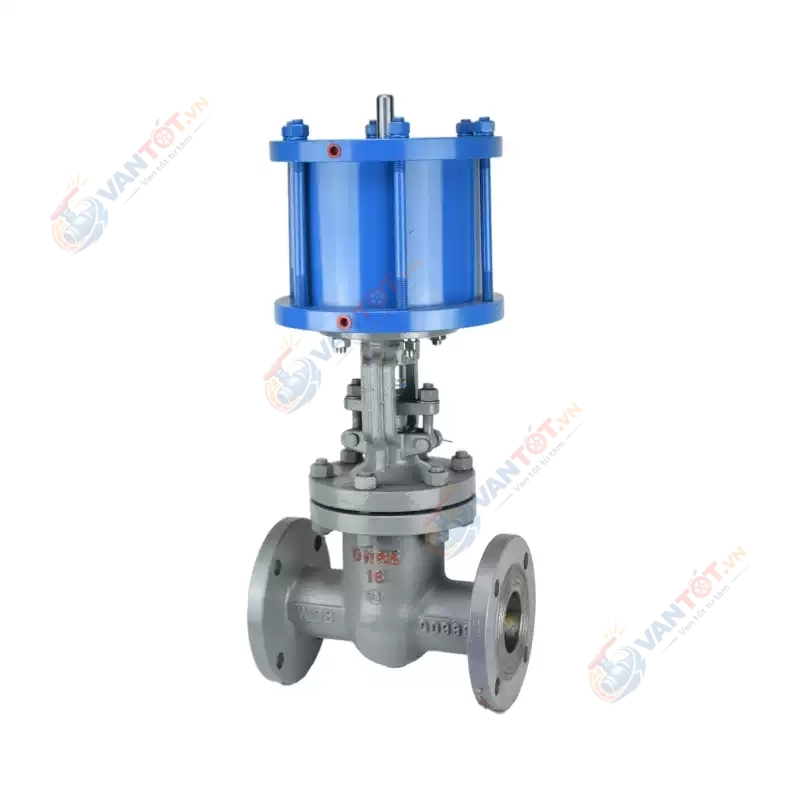

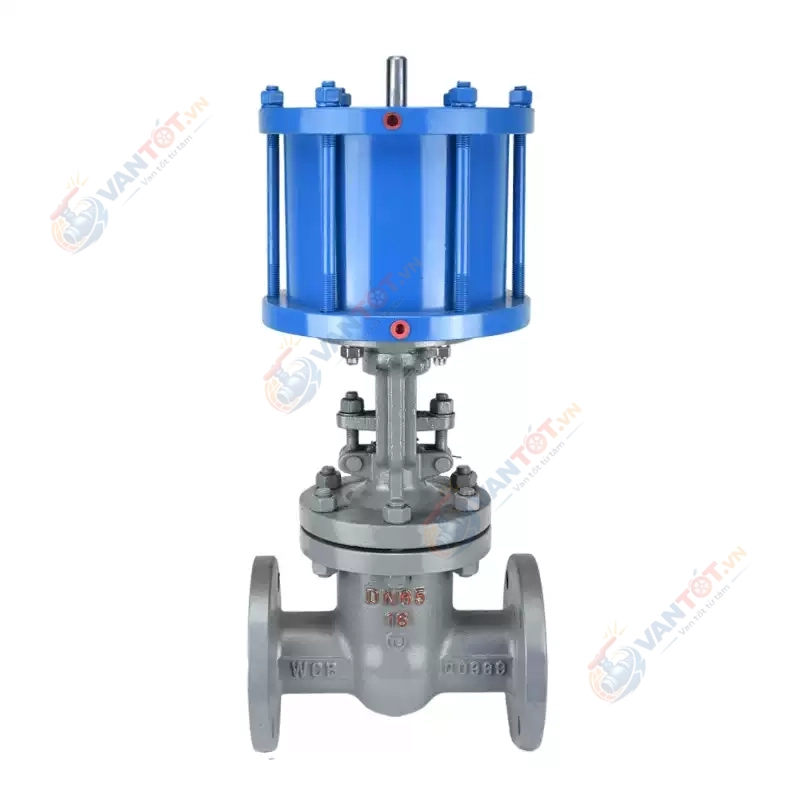

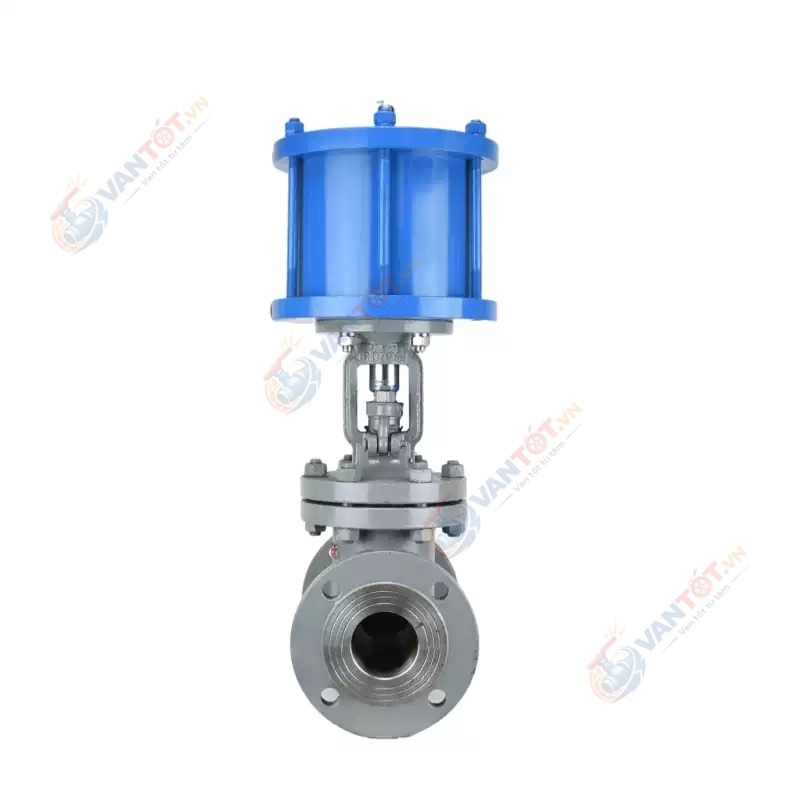

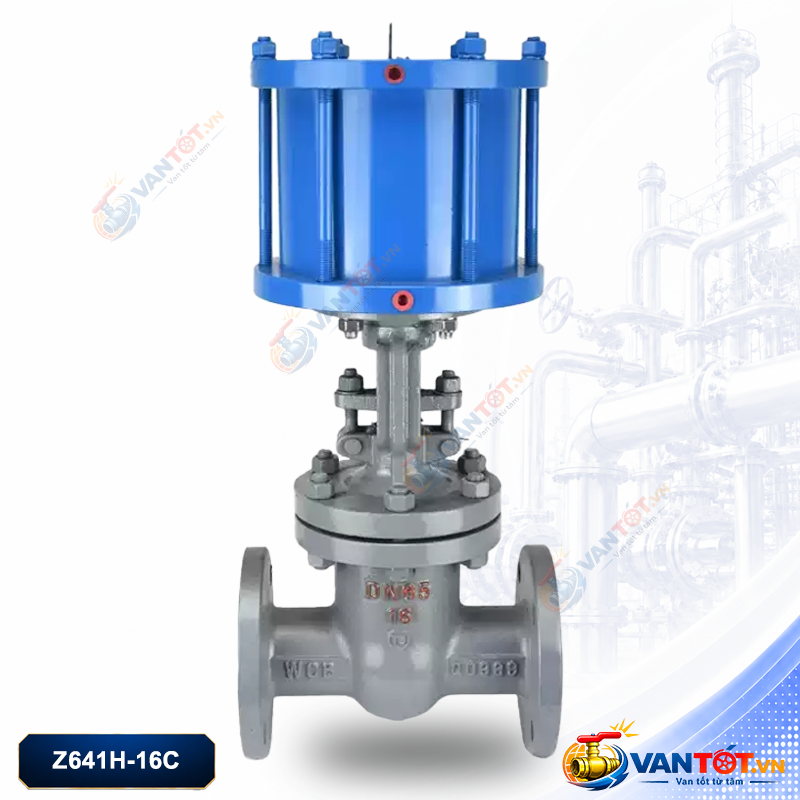

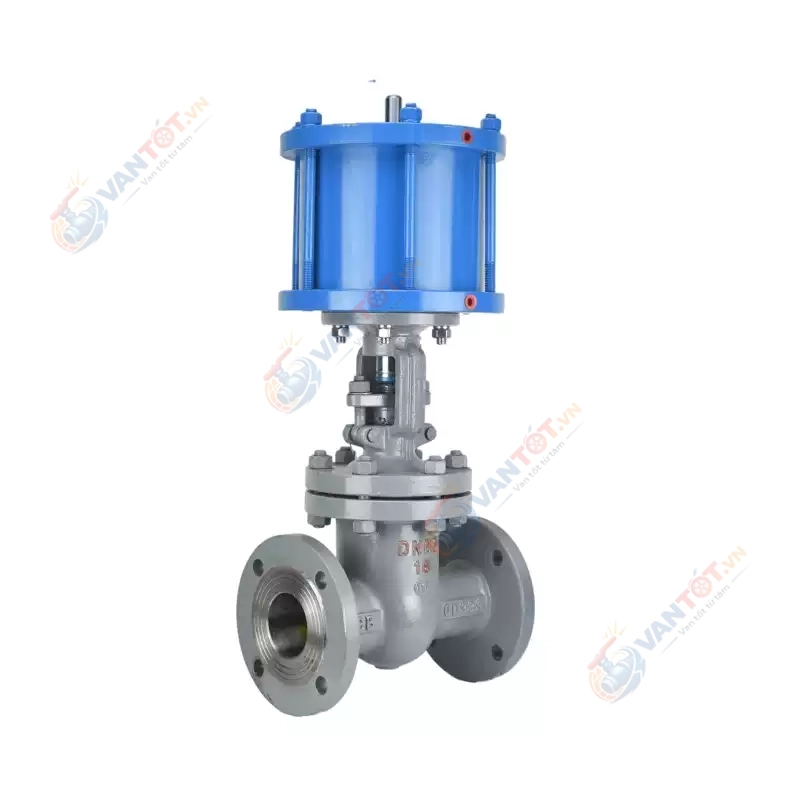

Hình ảnh van cổng mặt bích điều khiển khí nén Z641H-16C

Giới thiệu van cổng khí nén Z641H-16C

Van cổng khí nén là loại van đóng mở tuyến tính, trong đó đĩa van hoặc cánh van di chuyển lên xuống để đóng hoặc mở hoàn toàn dòng chảy. Khi van mở hết, dòng lưu chất đi qua thân van với tổn thất áp suất thấp, phù hợp cho các hệ thống cần đóng ngắt hoàn toàn thay vì điều tiết lưu lượng.

Model Z641H-16C được thiết kế với kết nối mặt bích, thân thép đúc và bộ truyền động khí nén lắp phía trên. Cấu hình này giúp van vận hành tự động, giảm thao tác thủ công, phù hợp với nhà máy, trạm bơm, hệ thống hơi, hệ thống dầu, cấp thoát nước và các dây chuyền công nghiệp cần kiểm soát đóng mở từ xa.

Ưu điểm nổi bật của van cổng khí nén Z641H-16C

Thông số kỹ thuật van cổng khí nén Z641H-16C

Ứng dụng của van cổng khí nén Z641H-16C

Van cổng khí nén Z641H-16C được dùng trong các vị trí cần đóng mở hoàn toàn dòng chảy. Sản phẩm không phù hợp để điều tiết lưu lượng trong thời gian dài, mà phù hợp nhất cho nhiệm vụ đóng hoặc mở tuyến ống.

• Hệ thống cấp nước, thoát nước và trạm bơm công nghiệp.
• Đường ống hơi, nước nóng và dầu công nghiệp.
• Nhà máy hóa chất, nhà máy sản xuất, dây chuyền tự động hóa.
• Hệ thống khí, đường ống phụ trợ và cụm thiết bị công nghiệp.
• Các vị trí cần đóng mở từ xa bằng khí nén thay cho vận hành tay.

Cách chọn van cổng khí nén phù hợp

1. Xác định kích thước DN: chọn theo đường kính danh nghĩa của đường ống và tiêu chuẩn mặt bích.
2. Kiểm tra áp suất làm việc: đối chiếu áp suất hệ thống với cấp PN16 của van.
3. Xác định môi chất: nước, hơi, dầu, khí hoặc hóa chất cần được kiểm tra tương thích với vật liệu thép đúc và bề mặt làm kín.
4. Chọn bộ truyền động khí nén: chọn kiểu tác động đơn hoặc tác động kép theo yêu cầu vận hành khi mất khí.
5. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp hoặc bộ định vị tùy theo hệ thống tự động hóa.

Lưu ý lắp đặt van cổng khí nén mặt bích

Khi lắp đặt van cổng khí nén Z641H-16C, cần căn chỉnh hai mặt bích đồng tâm, sử dụng gioăng phù hợp và siết bulông đều theo đường chéo để tránh lệch thân van. Không để đường ống chịu lực kéo, nén hoặc lệch tâm trực tiếp lên thân van.

Nguồn khí cấp cho bộ truyền động cần sạch, khô và ổn định. Nên lắp bộ lọc điều áp để bảo vệ xi lanh khí nén. Nếu hệ thống cần giám sát trạng thái đóng/mở, nên lắp thêm công tắc hành trình để đưa tín hiệu về tủ điện hoặc PLC.

Câu hỏi thường gặp về van cổng khí nén

Cần tư vấn van cổng khí nén Z641H-16C?

Vantot.vn hỗ trợ chọn đúng kích thước DN, áp suất, vật liệu, kiểu truyền động khí nén và phụ kiện điều khiển theo yêu cầu hệ thống.
