Van cổng dao khí nén Z673HX-10P inox PN10

Van cổng dao khí nén Z673HX-10P là dòng van dao điều khiển tự động bằng khí nén, sử dụng thân inox và kiểu kết nối wafer/kẹp giữa hai mặt bích. Sản phẩm chuyên dùng để đóng mở dòng chảy trong hệ thống nước, bùn, nước thải, bột giấy, dầu nhẹ và các môi chất có lẫn cặn. Thiết kế cánh dao giúp cắt qua môi chất khi đóng, hạn chế tình trạng kẹt van trong quá trình vận hành.

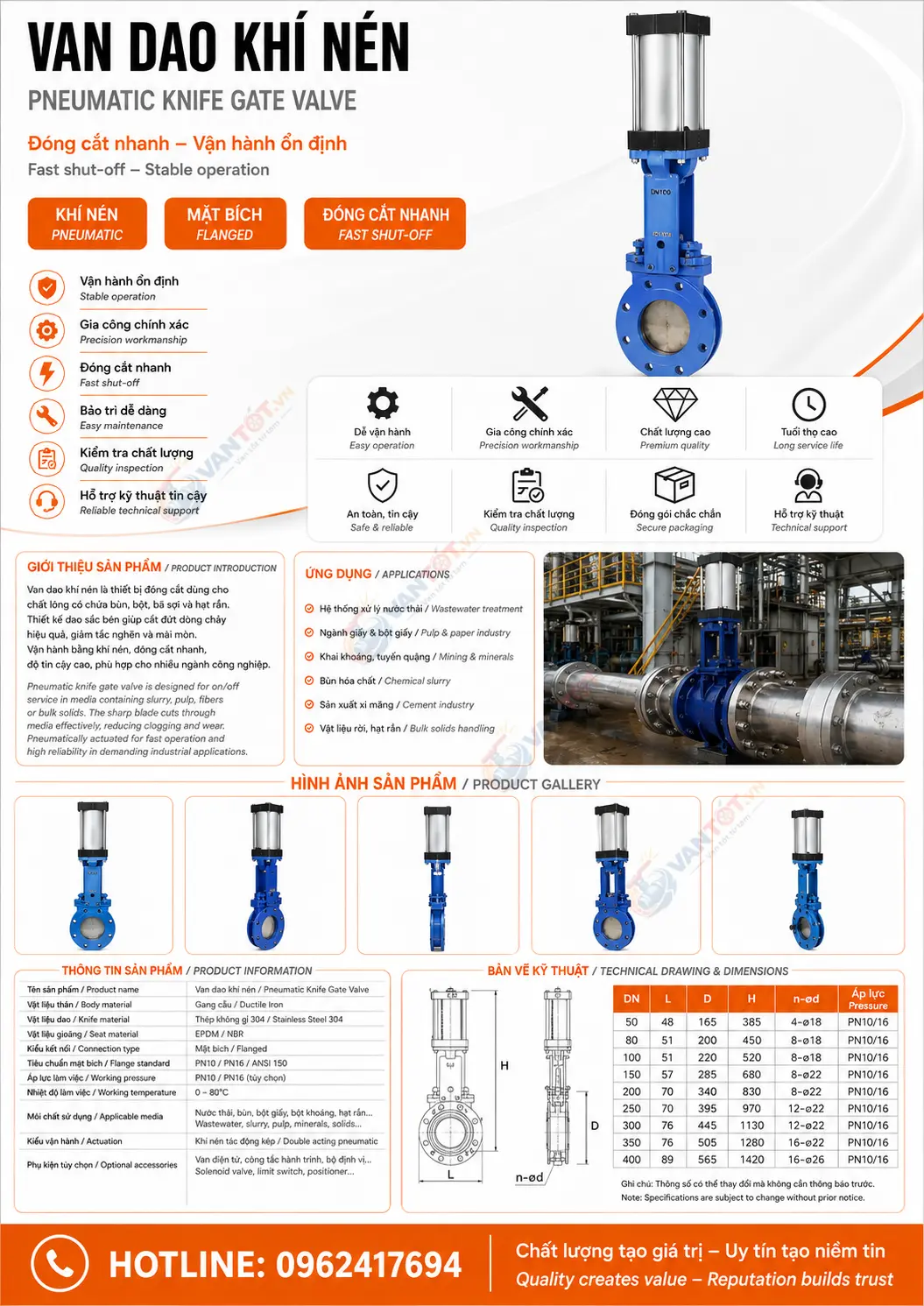

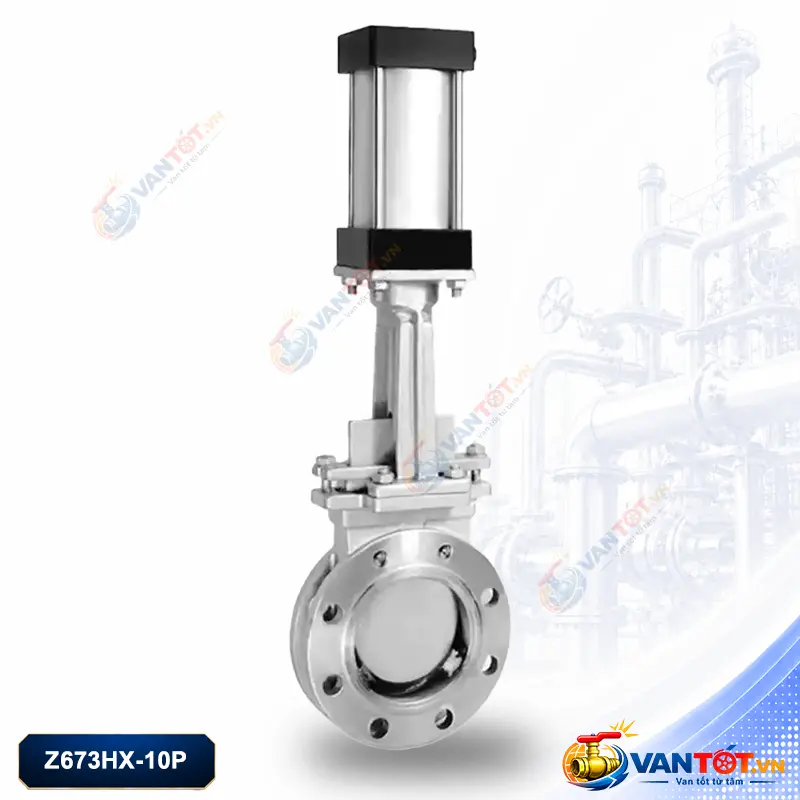

Hình ảnh van cổng dao khí nén inox Z673HX-10P

Giới thiệu van cổng dao khí nén Z673HX-10P

Van cổng dao khí nén là loại van đóng mở tuyến tính, trong đó cánh van dạng dao di chuyển lên xuống để đóng hoặc mở dòng chảy. Khi đóng, cánh dao có khả năng cắt qua một phần môi chất lẫn cặn, bùn loãng hoặc tạp chất, vì vậy loại van này thường được dùng trong các hệ thống mà van bi, van bướm hoặc van cổng thông thường dễ bị kẹt.

Model Z673HX-10P được trang bị xi lanh khí nén lắp phía trên thân van. Khi cấp khí, xi lanh tạo lực kéo/đẩy ty van, giúp cánh dao nâng lên hoặc hạ xuống để đóng mở đường ống. Với thân inox và áp suất danh nghĩa PN10, sản phẩm phù hợp cho nhiều hệ thống công nghiệp cần đóng mở tự động, kết cấu gọn và dễ bảo trì.

Ưu điểm nổi bật của van cổng dao khí nén Z673HX-10P

Thông số kỹ thuật van cổng dao khí nén Z673HX-10P

Ứng dụng của van cổng dao khí nén Z673HX-10P

Van cổng dao khí nén Z673HX-10P phù hợp cho các hệ thống có môi chất đặc, nhiều cặn hoặc dễ lắng đọng. Với thân inox và kết cấu wafer, van được sử dụng nhiều trong đường ống nước thải, bùn, bột giấy và hệ thống công nghiệp cần khả năng đóng mở tự động.

• Hệ thống xử lý nước thải, bùn thải và nước có cặn.
• Nhà máy giấy, đường ống bột giấy và dung dịch sệt.
• Hệ thống khai khoáng, xi măng, tro xỉ và vật liệu dạng bùn.
• Trạm bơm, cấp thoát nước và đường ống công nghiệp.
• Dây chuyền tự động hóa cần đóng mở van bằng khí nén.

Cách chọn van cổng dao khí nén Z673HX-10P phù hợp

1. Xác định kích thước DN: chọn theo đường kính danh nghĩa của đường ống và tiêu chuẩn mặt bích.
2. Kiểm tra áp suất làm việc: đối chiếu áp suất hệ thống với cấp PN10 / 1.0 MPa của van.
3. Xác định môi chất: cần biết môi chất là nước, bùn, nước thải, bột giấy, dầu nhẹ hay tro xỉ để chọn vật liệu thân, cánh van và gioăng làm kín.
4. Chọn vật liệu thân van: dùng inox khi cần chống gỉ, môi trường ẩm hoặc yêu cầu vệ sinh và độ bền cao hơn thép thường.
5. Chọn phụ kiện khí nén: van điện từ, công tắc hành trình, bộ lọc điều áp, bộ định vị hoặc tay quay phụ trợ theo yêu cầu điều khiển.

Lưu ý lắp đặt van cổng dao khí nén kiểu wafer

Van cổng dao kiểu wafer cần được đặt đúng tâm giữa hai mặt bích đường ống. Khi lắp đặt, cần siết bulông đều theo đường chéo, tránh để mặt bích lệch tâm hoặc tạo lực ép không đều lên thân van. Với đường ống có bùn, nước thải hoặc bột giấy, nên bố trí vị trí lắp đặt thuận tiện cho việc vệ sinh và bảo trì định kỳ.

Nguồn khí cấp cho bộ truyền động cần sạch, khô và ổn định. Nên lắp bộ lọc điều áp để bảo vệ xi lanh khí nén. Nếu hệ thống cần giám sát trạng thái đóng/mở, nên lắp thêm công tắc hành trình để đưa tín hiệu về tủ điều khiển hoặc PLC.

Câu hỏi thường gặp về van cổng dao khí nén Z673HX-10P

Cần tư vấn van cổng dao khí nén Z673HX-10P?

Vantot.vn hỗ trợ chọn đúng kích thước DN, áp suất, vật liệu inox, kiểu làm kín, xi lanh khí nén và phụ kiện điều khiển theo yêu cầu hệ thống.
