Van cổng khí nén Z641W-16P inox mặt bích PN16

Van cổng khí nén Z641W-16P là dòng van cổng inox điều khiển bằng khí nén, chuyên dùng để đóng mở tự động dòng chảy trong hệ thống đường ống công nghiệp. Sản phẩm có kết nối mặt bích, áp suất danh nghĩa PN16, thân van bằng inox và bộ truyền động khí nén lắp phía trên, phù hợp cho các hệ thống nước, hơi, dầu, khí và môi chất tương thích với thép không gỉ.

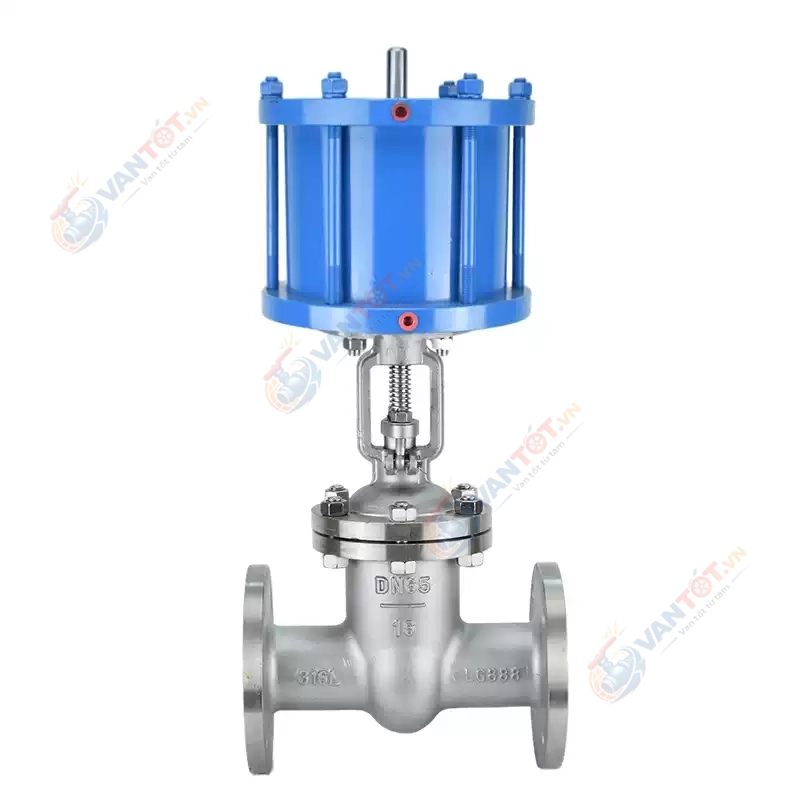

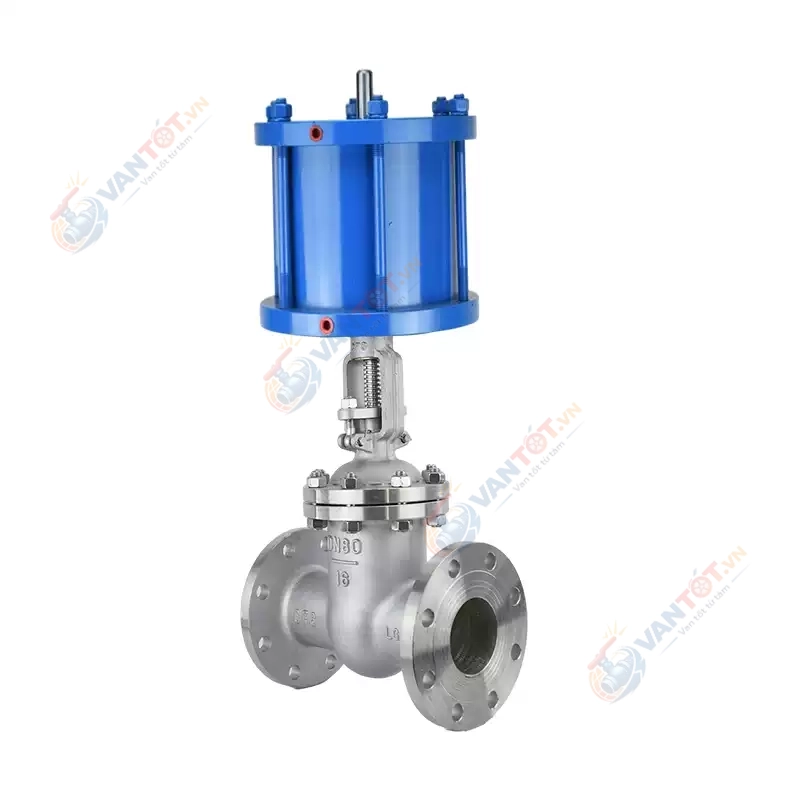

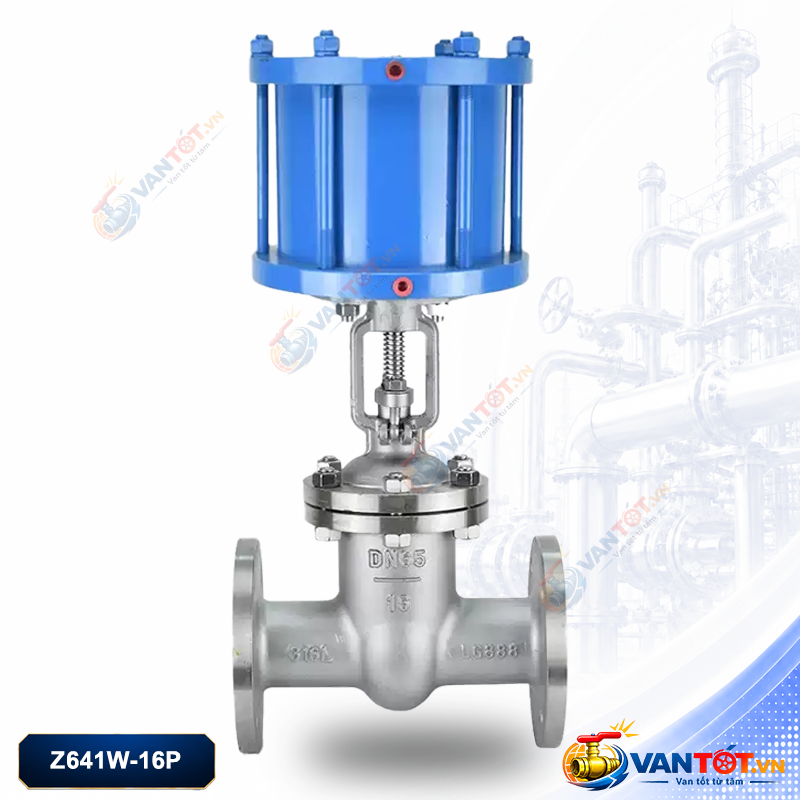

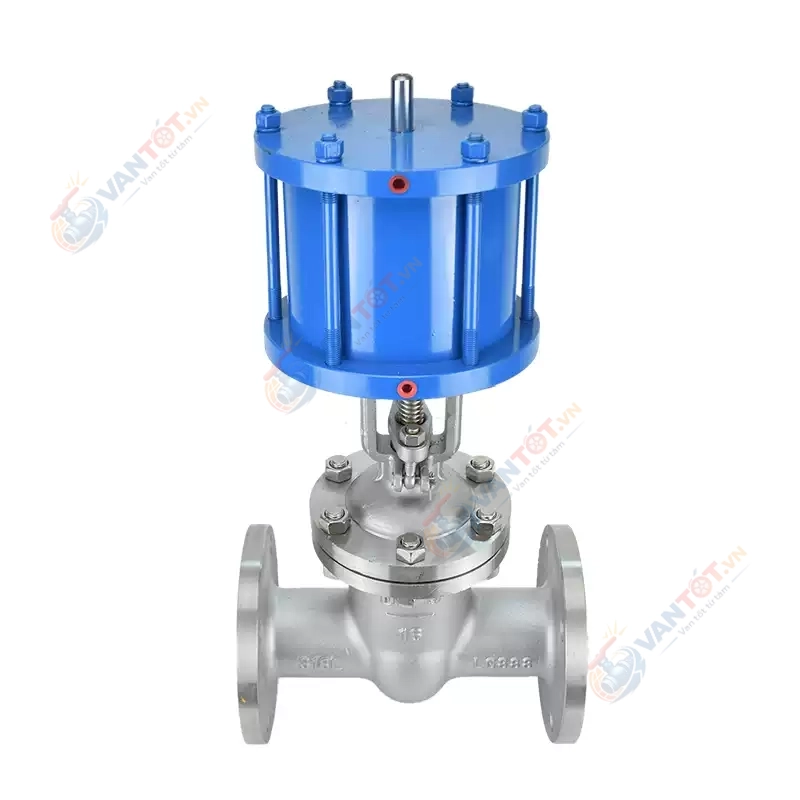

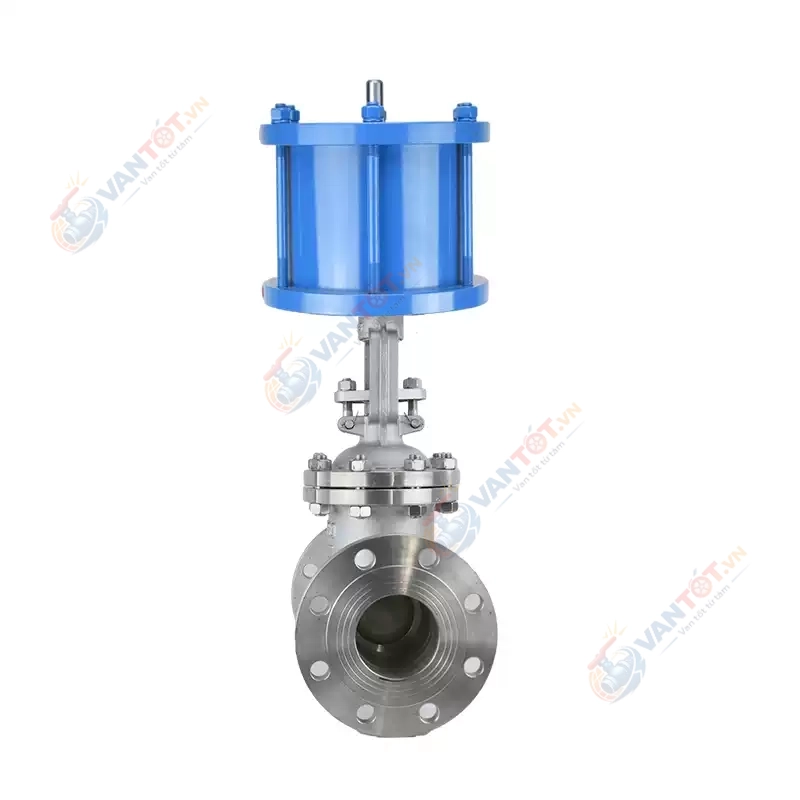

Hình ảnh van cổng khí nén inox Z641W-16P

Giới thiệu van cổng khí nén Z641W-16P

Van cổng khí nén là loại van đóng mở tuyến tính, trong đó cánh van di chuyển lên xuống để đóng hoặc mở hoàn toàn dòng chảy. Khi van mở hết, lưu chất đi qua thân van với tiết diện thông thoáng, giúp giảm tổn thất áp suất trên đường ống. Vì vậy, van cổng thường được sử dụng cho nhiệm vụ đóng/mở chính, không khuyến nghị dùng để điều tiết lưu lượng lâu dài.

Model Z641W-16P sử dụng thân inox và kết nối mặt bích PN16, phù hợp cho các hệ thống yêu cầu độ bền, khả năng chống gỉ và tính ổn định cao. Bộ truyền động khí nén giúp van vận hành tự động, giảm thao tác thủ công và dễ kết nối với hệ thống điều khiển trung tâm trong nhà máy.

Ưu điểm nổi bật của van cổng khí nén Z641W-16P

Thông số kỹ thuật van cổng khí nén Z641W-16P

Ứng dụng của van cổng khí nén Z641W-16P

Van cổng khí nén Z641W-16P phù hợp cho các vị trí cần đóng mở hoàn toàn dòng chảy trong hệ thống công nghiệp. Với thân inox và kết nối mặt bích, sản phẩm thường được lựa chọn cho các đường ống yêu cầu độ bền và khả năng chống gỉ tốt.

• Hệ thống nước sạch, nước công nghiệp và cấp thoát nước.
• Đường ống hơi, nước nóng và dầu công nghiệp.
• Hệ thống khí, trạm bơm và cụm thiết bị phụ trợ.
• Nhà máy thực phẩm, hóa chất nhẹ, dược phẩm hoặc môi trường cần vật liệu inox.
• Dây chuyền tự động hóa cần đóng mở van từ xa bằng khí nén.

Cách chọn van cổng khí nén Z641W-16P phù hợp

1. Xác định kích thước DN: chọn theo đường kính danh nghĩa của đường ống và tiêu chuẩn mặt bích.
2. Kiểm tra áp suất làm việc: đối chiếu áp suất hệ thống với cấp PN16 của van.
3. Xác định môi chất: nước, hơi, dầu, khí hoặc hóa chất cần được kiểm tra khả năng tương thích với inox.
4. Chọn kiểu truyền động khí nén: dùng tác động kép hoặc tác động đơn tùy yêu cầu đóng/mở khi mất khí.
5. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, bộ định vị hoặc tay quay phụ trợ theo yêu cầu hệ thống.

Lưu ý lắp đặt van cổng khí nén mặt bích

Khi lắp đặt van cổng khí nén Z641W-16P, cần căn chỉnh hai mặt bích đồng tâm, sử dụng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc tạo lực kéo trực tiếp lên thân van, vì có thể ảnh hưởng đến độ kín và tuổi thọ van.

Nguồn khí cấp cho bộ truyền động cần sạch, khô và ổn định. Nên lắp bộ lọc điều áp để bảo vệ xi lanh khí nén. Nếu hệ thống cần giám sát trạng thái đóng/mở, nên lắp thêm công tắc hành trình để đưa tín hiệu về tủ điện hoặc PLC.

Câu hỏi thường gặp về van cổng khí nén Z641W-16P

Cần tư vấn van cổng khí nén Z641W-16P?

Vantot.vn hỗ trợ chọn đúng kích thước DN, áp suất, vật liệu inox, bộ truyền động khí nén và phụ kiện điều khiển theo yêu cầu hệ thống.
