Van cổng dao khí nén PZ673HX-10C mặt bích PN10

Van cổng dao khí nén PZ673HX-10C là dòng van dao điều khiển tự động bằng khí nén, được sử dụng để đóng mở dòng chảy trong các hệ thống có nước, bùn, nước thải, bột giấy, tro xỉ hoặc môi chất có lẫn cặn. Thiết kế cánh dao trượt giúp van cắt qua dòng lưu chất đặc, hạn chế kẹt van và phù hợp với các dây chuyền công nghiệp cần vận hành ổn định.

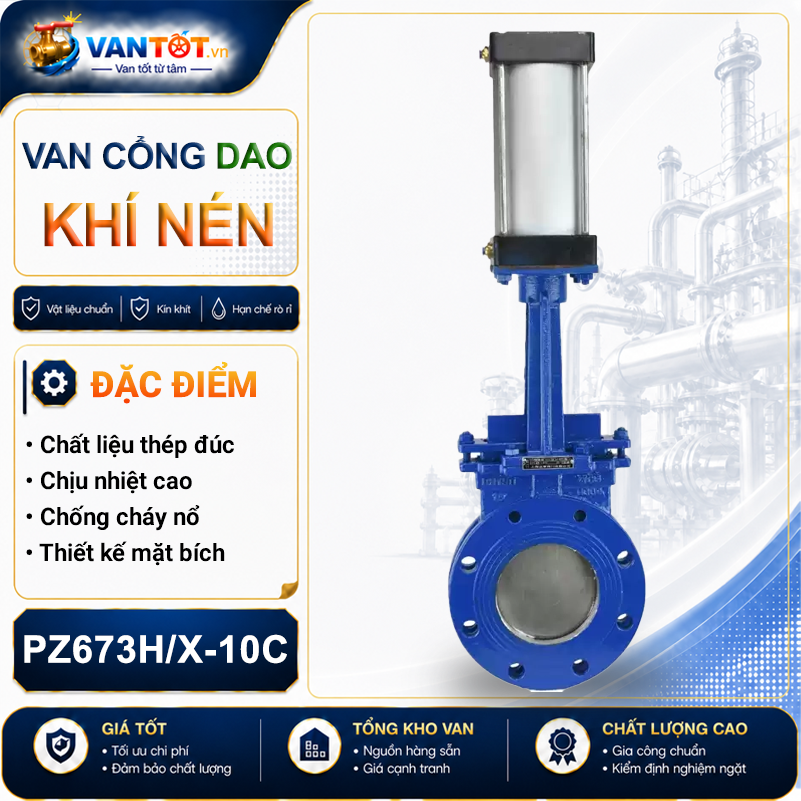

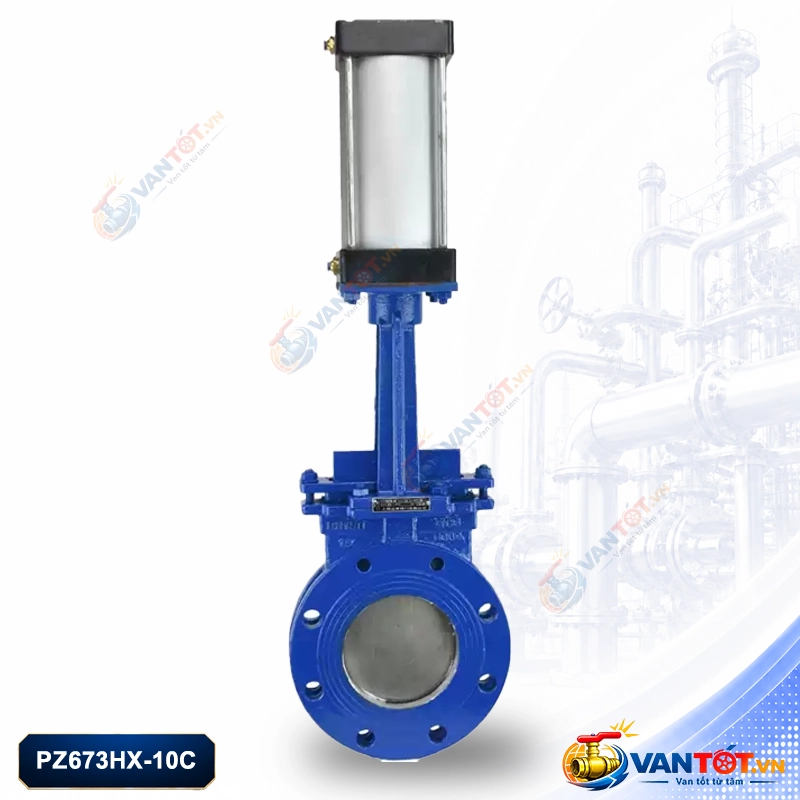

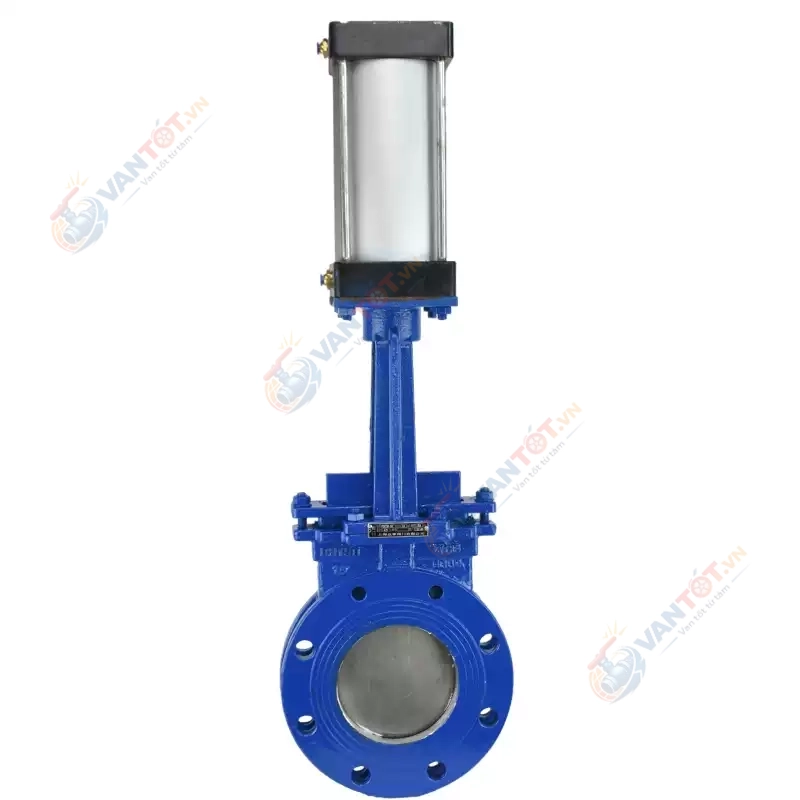

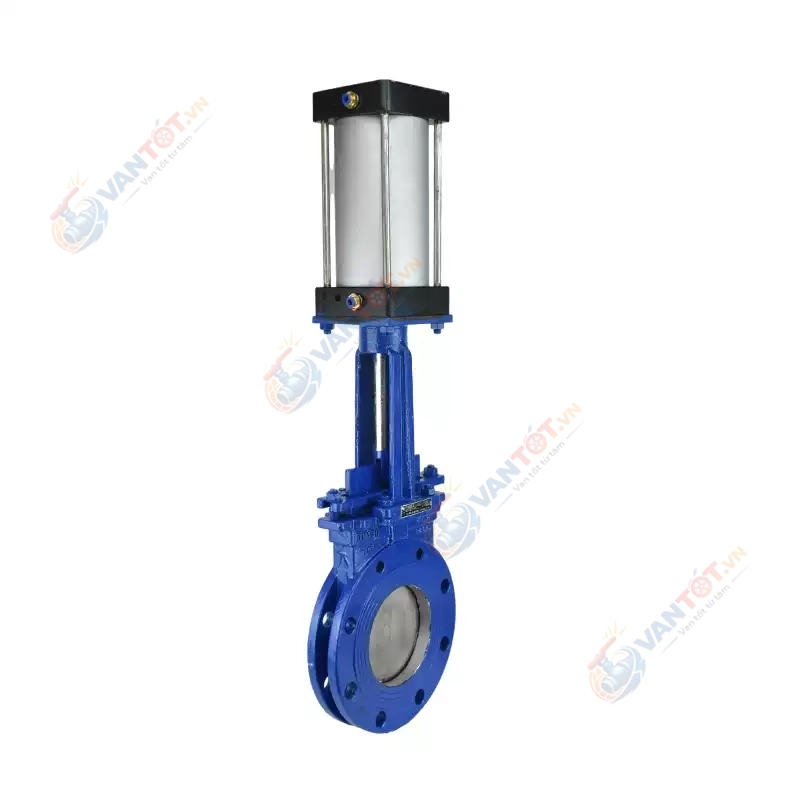

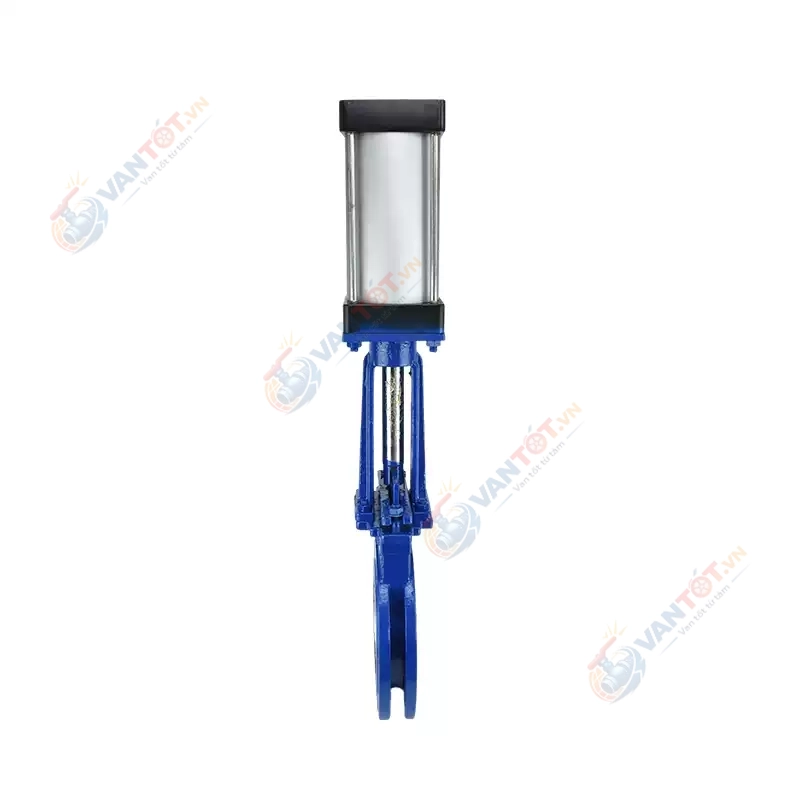

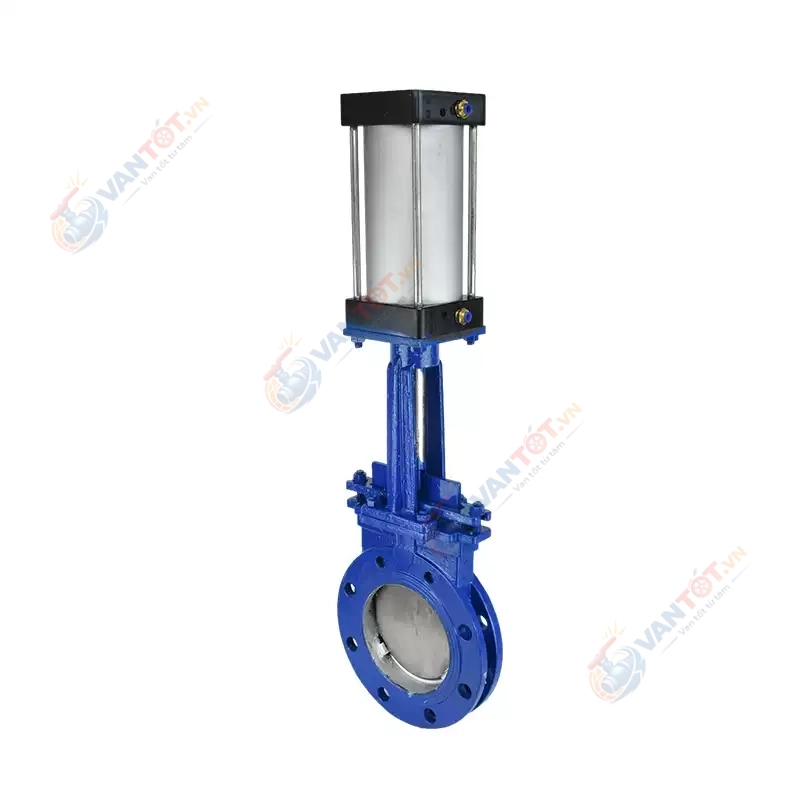

Hình ảnh van cổng dao khí nén PZ673HX-10C

Giới thiệu van cổng dao khí nén PZ673HX-10C

Van cổng dao khí nén là loại van đóng mở tuyến tính, sử dụng cánh van dạng dao để cắt qua dòng môi chất khi đóng. Khác với van cổng thông thường, van cổng dao có thân van gọn hơn, hành trình đóng mở rõ ràng và đặc biệt phù hợp với môi chất có cặn, bùn, bột giấy hoặc chất lỏng dễ lắng đọng.

Model PZ673HX-10C được trang bị bộ truyền động khí nén lắp phía trên thân van. Khi cấp khí, xi lanh khí nén tạo lực kéo hoặc đẩy ty van, giúp cánh dao nâng lên hoặc hạ xuống để đóng mở đường ống. Nhờ đó, van dễ tích hợp vào hệ thống điều khiển tự động, giúp giảm thao tác thủ công và nâng cao độ ổn định trong vận hành.

Ưu điểm nổi bật của van cổng dao khí nén PZ673HX-10C

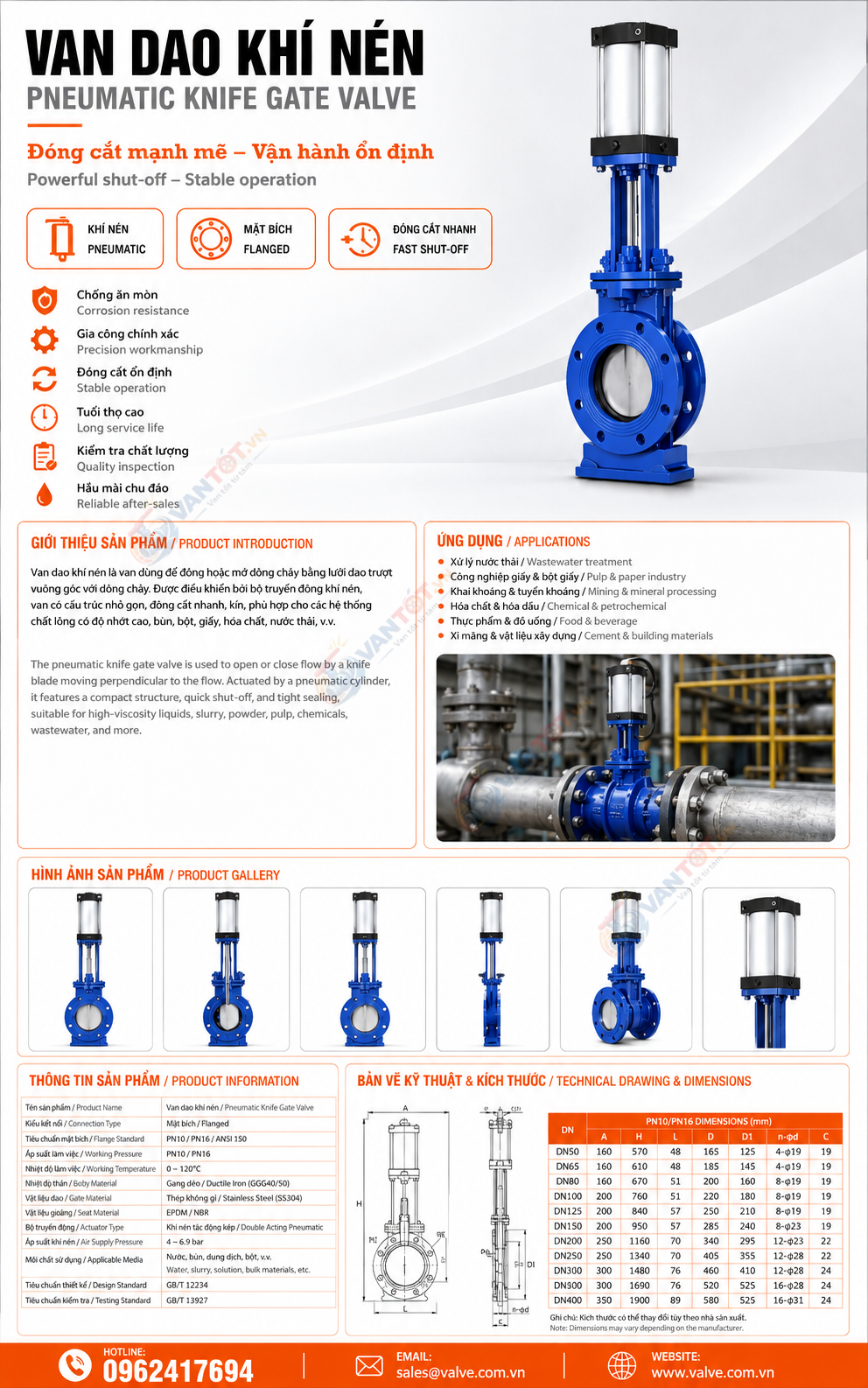

Thông số kỹ thuật van cổng dao khí nén PZ673HX-10C

Ứng dụng của van cổng dao khí nén PZ673HX-10C

Van cổng dao khí nén PZ673HX-10C phù hợp cho các hệ thống có môi chất đặc, nhiều cặn hoặc dễ lắng đọng. Thiết kế cánh dao giúp van làm việc hiệu quả ở những vị trí mà van bi, van bướm hoặc van cổng thông thường dễ bị kẹt.

• Hệ thống xử lý nước thải, bùn thải và nước có cặn.
• Nhà máy giấy, đường ống bột giấy và dung dịch sệt.
• Nhà máy xi măng, khai khoáng, tro xỉ và vật liệu dạng bùn.
• Trạm bơm, hệ thống cấp thoát nước và đường ống công nghiệp.
• Dây chuyền tự động hóa cần đóng mở van bằng khí nén.

Cách chọn van cổng dao khí nén PZ673HX-10C phù hợp

1. Xác định kích thước DN: chọn theo đường kính danh nghĩa của đường ống và tiêu chuẩn mặt bích.
2. Kiểm tra áp suất làm việc: đối chiếu áp suất hệ thống với cấp PN10 của van.
3. Xác định môi chất: cần biết môi chất là nước, bùn, bột giấy, tro xỉ hay nước thải để chọn vật liệu thân, cánh van và gioăng làm kín.
4. Chọn kiểu truyền động khí nén: chọn tác động kép hoặc tác động đơn tùy yêu cầu an toàn khi mất khí.
5. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp hoặc bộ định vị nếu cần phản hồi trạng thái và điều khiển tự động.

Lưu ý lắp đặt van cổng dao khí nén

Khi lắp đặt van cổng dao khí nén PZ673HX-10C, cần căn chỉnh van đúng tâm đường ống, siết đều bulông và tránh để đường ống bị lệch tâm gây căng thân van. Với hệ thống có bùn, tro xỉ hoặc bột giấy, nên bố trí van ở vị trí thuận tiện để kiểm tra, vệ sinh và bảo trì định kỳ.

Nguồn khí cấp cho bộ truyền động cần sạch, khô và ổn định. Nên lắp bộ lọc điều áp để bảo vệ xi lanh khí nén và giúp van vận hành ổn định hơn. Nếu hệ thống cần giám sát trạng thái đóng/mở, nên lắp thêm công tắc hành trình để đưa tín hiệu về tủ điều khiển hoặc PLC.

Câu hỏi thường gặp về van cổng dao khí nén PZ673HX-10C

Cần tư vấn van cổng dao khí nén PZ673HX-10C?

Vantot.vn hỗ trợ chọn đúng kích thước DN, áp suất, vật liệu thân van, kiểu làm kín, bộ truyền động khí nén và phụ kiện điều khiển theo yêu cầu hệ thống.
