Van bi điều khiển điện là gì?

Van bi điều khiển điện là loại van sử dụng bộ truyền động bằng điện để vận hành viên bi bên trong thân van. Viên bi có lỗ xuyên tâm, khi xoay 90 độ sẽ cho phép dòng lưu chất đi qua hoặc chặn hoàn toàn dòng chảy. Nhờ kết hợp với bộ điều khiển điện, van có thể đóng mở tự động mà không cần thao tác bằng tay.

Dòng van này thường được sử dụng trong các hệ thống cần điều khiển từ xa, tự động hóa quy trình sản xuất hoặc lắp đặt ở những vị trí khó thao tác thủ công. Khi nhận tín hiệu điện, bộ truyền động sẽ quay trục van, làm viên bi bên trong thân van chuyển trạng thái từ mở sang đóng hoặc ngược lại.

Van bi điều khiển điện có thể sử dụng cho nhiều loại môi chất như nước sạch, nước thải, khí nén, dầu, hơi nóng, hóa chất nhẹ, dung dịch thực phẩm và một số lưu chất công nghiệp khác. Tùy theo môi trường làm việc, người dùng có thể lựa chọn thân van bằng inox, gang, đồng, thép carbon, nhựa UPVC hoặc các vật liệu chuyên dụng khác.

Cấu tạo của van bi điều khiển điện

Một bộ van bi điều khiển điện hoàn chỉnh thường bao gồm hai phần chính là thân van bi và bộ truyền động điện. Ngoài ra, tùy theo yêu cầu sử dụng, van có thể được tích hợp thêm công tắc hành trình, bộ điều khiển tuyến tính, tay quay phụ, đèn báo trạng thái hoặc các phụ kiện kết nối khác.

Nguyên lý hoạt động của van bi điều khiển điện

Nguyên lý hoạt động của van bi điều khiển điện dựa trên chuyển động xoay 90 độ của viên bi trong thân van. Khi bộ truyền động điện được cấp nguồn, motor bên trong actuator quay thông qua hệ thống bánh răng giảm tốc, tạo ra mô-men xoắn để làm trục van xoay.

Khi lỗ của viên bi nằm cùng hướng với dòng chảy, môi chất đi qua van và van ở trạng thái mở. Khi viên bi xoay 90 độ, phần kín của viên bi chặn đường ống, van chuyển sang trạng thái đóng. Quá trình đóng mở này có thể được điều khiển bằng công tắc, tủ điện, PLC, hệ thống điều khiển trung tâm hoặc tín hiệu tự động từ cảm biến.

Đối với loại van bi điều khiển điện ON/OFF, van chỉ thực hiện hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Đối với loại van bi điều khiển điện tuyến tính, góc mở van có thể điều chỉnh theo tín hiệu 4-20mA, 0-10V hoặc tín hiệu điều khiển tương tự, phù hợp với các hệ thống cần điều tiết lưu lượng.

Các loại van bi điều khiển điện phổ biến

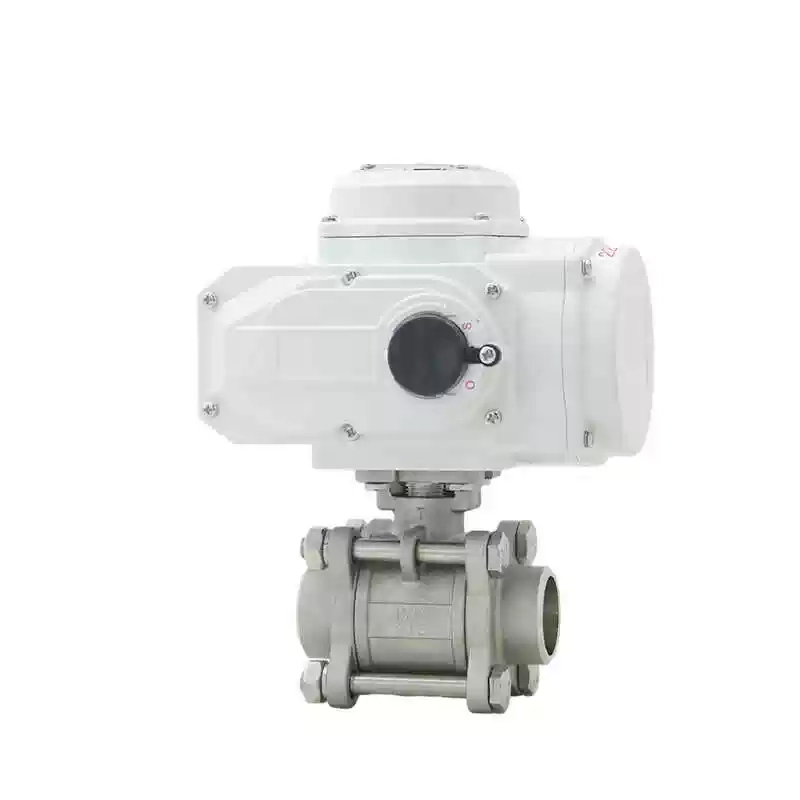

Van bi điều khiển điện inox

Van bi điều khiển điện inox là dòng sản phẩm được sử dụng rất phổ biến trong công nghiệp nhờ khả năng chống gỉ, chống ăn mòn và chịu được nhiều môi trường làm việc khác nhau. Thân van thường được làm từ inox 304 hoặc inox 316, phù hợp với nước sạch, hóa chất nhẹ, thực phẩm, đồ uống, dược phẩm, nước biển và các môi trường có độ ẩm cao.

Van bi điều khiển điện nhựa

Van bi điều khiển điện nhựa thường được làm từ UPVC, CPVC, PVC hoặc PP. Đây là lựa chọn phù hợp cho các hệ thống hóa chất, axit loãng, kiềm, nước muối, nước thải ăn mòn hoặc môi trường mà kim loại dễ bị oxy hóa. Ưu điểm của van nhựa là nhẹ, chống ăn mòn tốt và chi phí hợp lý.

Van bi điều khiển điện đồng

Van bi điện thân đồng thường được sử dụng trong các hệ thống nước sạch, nước nóng, khí nén, dân dụng và công nghiệp nhẹ. Dòng van này có kích thước nhỏ gọn, dễ lắp đặt, giá thành phù hợp và đáp ứng tốt các hệ thống có áp suất vừa phải.

Van bi điều khiển điện gang

Van bi điều khiển điện thân gang thường dùng cho các hệ thống đường ống lớn, nước sạch, nước thải, PCCC, HVAC hoặc các tuyến ống công nghiệp thông thường. Van có độ bền cơ học tốt, chi phí hợp lý và phù hợp với môi trường không có tính ăn mòn mạnh.

Van bi điều khiển điện lắp ren

Van bi điện lắp ren thường dùng cho các đường ống kích thước nhỏ và trung bình. Kiểu kết nối này dễ lắp đặt, phù hợp với hệ thống nước, khí nén, dầu, hơi hoặc các hệ thống phụ trợ trong nhà máy.

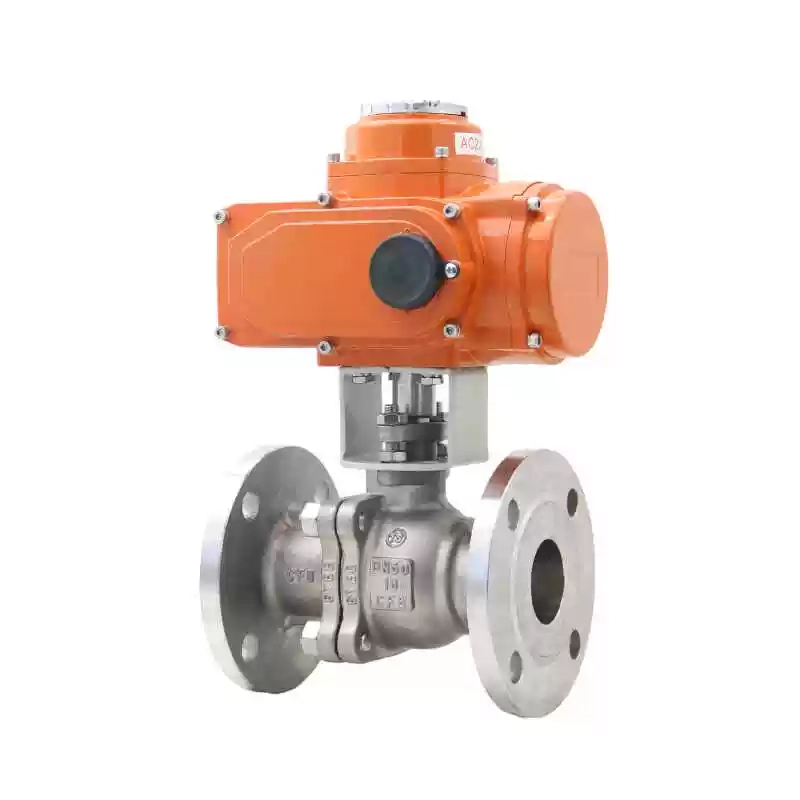

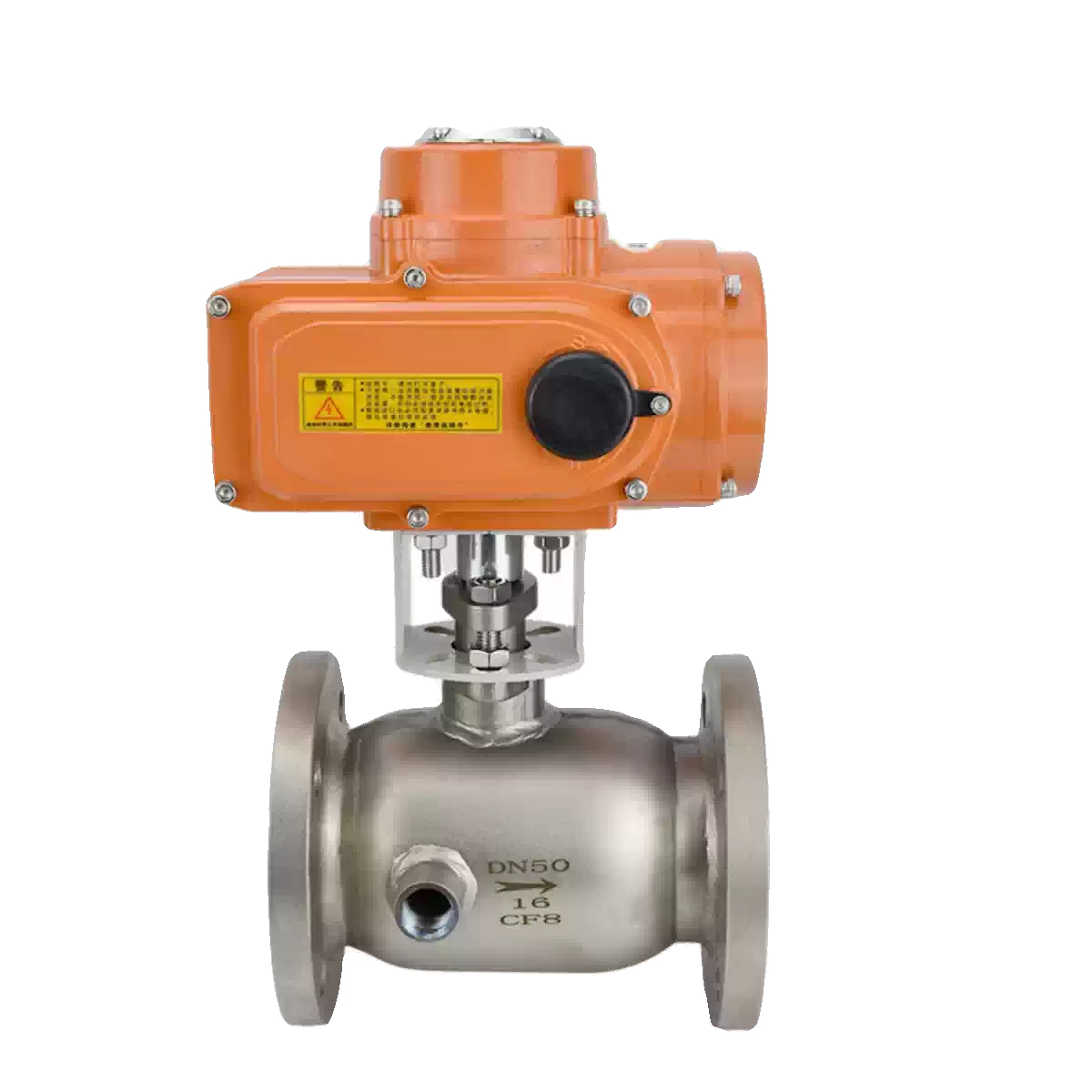

Van bi điều khiển điện mặt bích

Van bi điện mặt bích được sử dụng cho đường ống kích thước lớn hoặc hệ thống yêu cầu kết nối chắc chắn. Kiểu mặt bích giúp van chịu áp tốt hơn, dễ tháo lắp, bảo trì và thường dùng trong các nhà máy xử lý nước, hóa chất, dầu khí, HVAC hoặc hệ thống công nghiệp nặng.

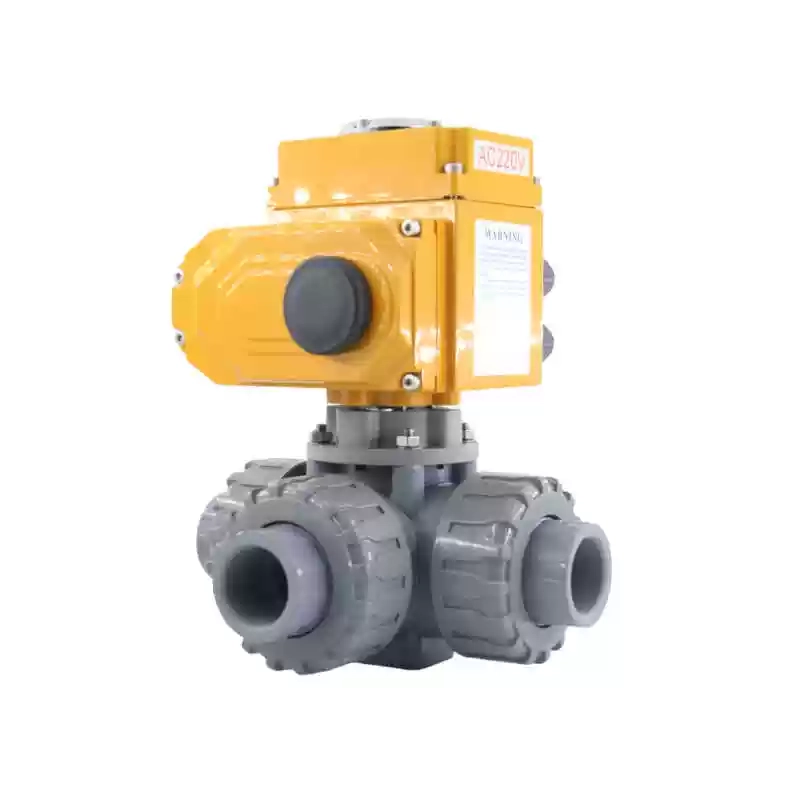

Van bi điều khiển điện 3 ngã

Van bi điều khiển điện 3 ngã có thiết kế dạng chữ L hoặc chữ T, dùng để chia dòng, trộn dòng hoặc chuyển hướng dòng chảy. Đây là dòng van rất hữu ích trong các hệ thống cần điều hướng lưu chất giữa nhiều tuyến ống khác nhau.

Ưu điểm nổi bật của van bi điều khiển điện

• Đóng mở tự động, không cần thao tác thủ công trực tiếp tại vị trí van.
• Khả năng làm kín tốt nhờ cấu tạo bi van và gioăng kín.
• Phù hợp với nhiều loại môi chất như nước, khí nén, dầu, hơi, hóa chất nhẹ.
• Dễ kết nối với tủ điện, PLC, cảm biến và hệ thống điều khiển trung tâm.
• Có nhiều lựa chọn điện áp như 24VDC, 220VAC, 380VAC.
• Có thể lựa chọn kiểu ON/OFF hoặc tuyến tính để điều tiết lưu lượng.
• Nhiều vật liệu thân van như inox, đồng, nhựa, gang, thép.
• Hoạt động ổn định, phù hợp với hệ thống tự động hóa trong nhà máy.

Ứng dụng của van bi điều khiển điện

Van bi điều khiển điện được sử dụng trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng đóng mở kín, vận hành tự động và dễ điều khiển từ xa. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu độ kín cao hơn so với một số dòng van đóng mở thông thường.

Khi nào nên sử dụng van bi điều khiển điện?

Van bi điều khiển điện phù hợp với các hệ thống cần đóng mở tự động nhưng không có sẵn nguồn khí nén. So với van điều khiển khí nén, van điện chỉ cần cấp nguồn điện phù hợp là có thể vận hành, không cần máy nén khí, bình tích khí, bộ lọc khí hoặc đường ống khí nén.

Dòng van này đặc biệt phù hợp với các hệ thống có tần suất đóng mở vừa phải, yêu cầu vận hành ổn định, điều khiển từ xa và dễ tích hợp vào tủ điện. Với những vị trí van nằm trên cao, trong hầm kỹ thuật, trong khu vực khó thao tác hoặc cần điều khiển tự động theo tín hiệu cảm biến, van bi điều khiển điện là giải pháp rất tiện lợi.

Ngoài ra, van bi điện cũng là lựa chọn tốt cho các hệ thống yêu cầu độ kín cao. Cấu tạo bi van giúp đóng kín tốt, hạn chế rò rỉ môi chất khi van ở trạng thái đóng. Vì vậy, sản phẩm thường được sử dụng trong hệ thống nước, khí nén, dầu, hơi, hóa chất nhẹ và nhiều dây chuyền công nghiệp khác.

Cách lựa chọn van bi điều khiển điện phù hợp

Để chọn đúng van bi điều khiển điện, người dùng cần xác định rõ các thông số kỹ thuật của hệ thống. Việc lựa chọn đúng ngay từ đầu giúp van hoạt động ổn định, bền bỉ và hạn chế các lỗi phát sinh trong quá trình sử dụng.

So sánh van bi điều khiển điện và van bướm điều khiển điện

Cả van bi điều khiển điện và van bướm điều khiển điện đều được sử dụng để tự động hóa quá trình đóng mở đường ống. Tuy nhiên, mỗi loại van có đặc điểm và phạm vi ứng dụng khác nhau.

Một số lỗi thường gặp khi sử dụng van bi điều khiển điện

Trong quá trình sử dụng, van bi điều khiển điện có thể gặp một số lỗi nếu lựa chọn sai thông số, đấu điện không đúng hoặc môi chất không phù hợp với vật liệu van.

• Van không hoạt động do cấp sai điện áp, mất nguồn hoặc đấu nối sai dây.
• Van đóng mở không hết hành trình do bi van bị kẹt, cặn bẩn trong đường ống hoặc actuator không đủ mô-men.
• Van bị rò rỉ do gioăng làm kín bị mòn, bi van xước hoặc sử dụng sai môi chất.
• Bộ truyền động điện quá nóng do đóng mở quá tần suất cho phép.
• Tín hiệu phản hồi không chính xác do lỗi công tắc hành trình hoặc đấu sai dây tín hiệu.

Lưu ý khi lắp đặt van bi điều khiển điện

Trước khi lắp đặt van bi điều khiển điện, cần kiểm tra kỹ kích thước đường ống, kiểu kết nối, điện áp bộ truyền động và chiều lắp đặt của van. Đường ống cần được vệ sinh sạch sẽ để loại bỏ cặn hàn, bụi bẩn, đá, kim loại hoặc tạp chất có thể làm kẹt bi van.

Đối với van lắp ren, cần quấn băng tan hoặc sử dụng vật liệu làm kín phù hợp, tránh siết quá lực gây nứt thân van hoặc hỏng ren. Đối với van mặt bích, cần siết bulong đều lực theo đường chéo để đảm bảo độ kín và tránh lệch mặt bích.

Phần bộ truyền động điện cần được đấu nối đúng sơ đồ kỹ thuật. Nếu lắp đặt ngoài trời hoặc trong môi trường ẩm ướt, nên chọn bộ điện có cấp bảo vệ phù hợp và che chắn để hạn chế nước mưa, bụi bẩn hoặc hơi hóa chất tác động trực tiếp vào thiết bị.

Vì sao nên mua van bi điều khiển điện tại Vantot.vn?

Vantot.vn là địa chỉ cung cấp van công nghiệp, van điều khiển điện, van điều khiển khí nén và phụ kiện tự động hóa uy tín. Chúng tôi hỗ trợ khách hàng lựa chọn đúng sản phẩm theo kích thước đường ống, môi chất, áp suất, nhiệt độ, điện áp điều khiển và yêu cầu vận hành thực tế.

Mua van bi điều khiển điện chính hãng, giá tốt

Van bi điều khiển điện là giải pháp hiệu quả cho các hệ thống cần tự động hóa quá trình đóng mở lưu chất trong đường ống. Với khả năng làm kín tốt, vận hành ổn định, dễ điều khiển từ xa và phù hợp với nhiều môi chất, dòng van này ngày càng được sử dụng rộng rãi trong công nghiệp, dân dụng và các dây chuyền sản xuất hiện đại.

Để van hoạt động bền bỉ và an toàn, người dùng cần lựa chọn đúng kích thước, vật liệu, kiểu kết nối, điện áp, gioăng làm kín và kiểu điều khiển. Nếu chưa chắc chắn nên chọn model nào, hãy liên hệ với Vantot.vn để được tư vấn nhanh chóng và chính xác.
