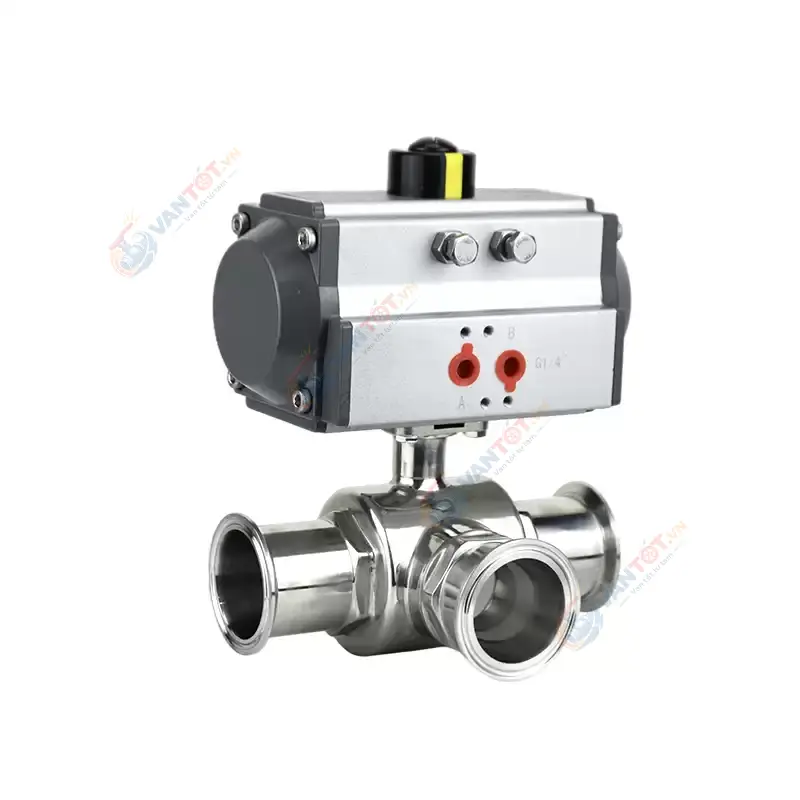

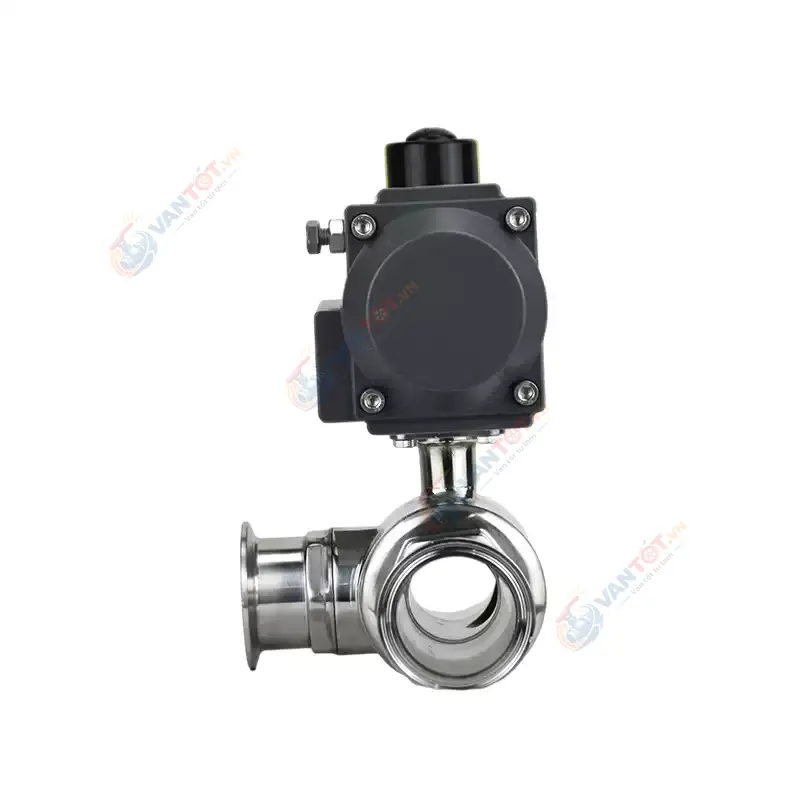

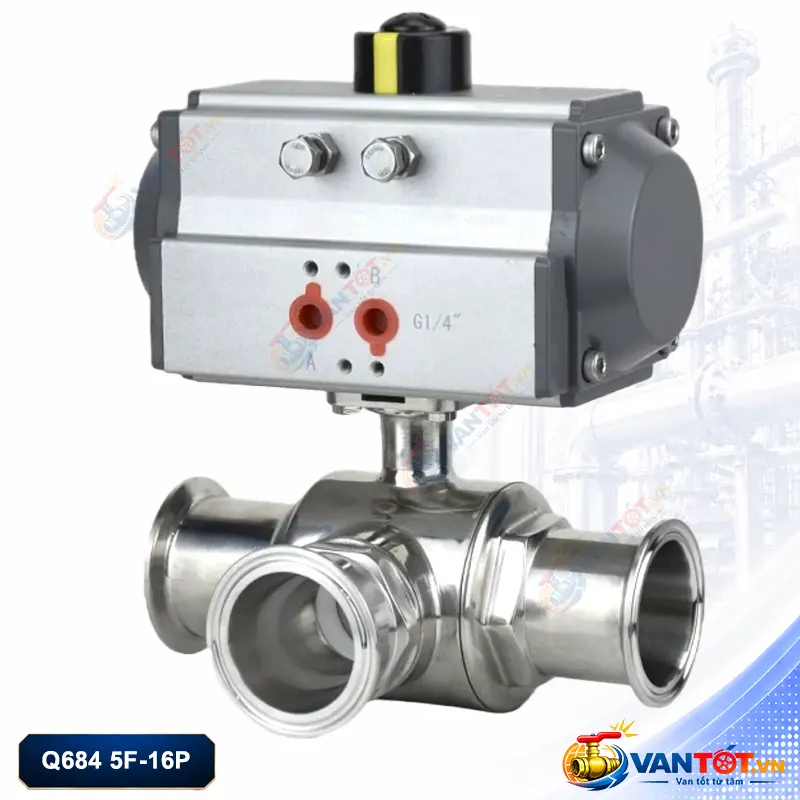

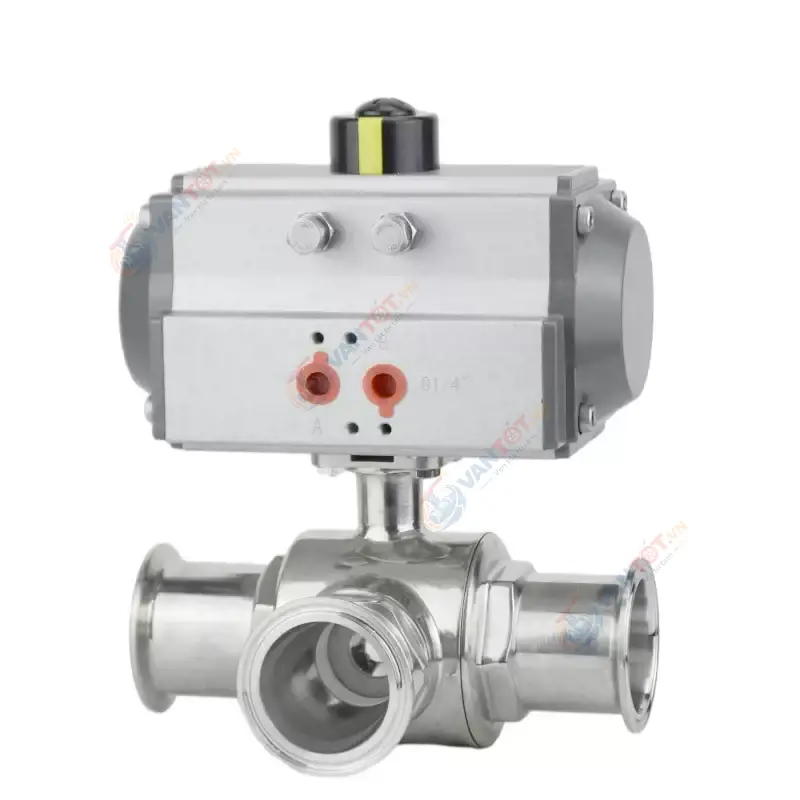

Van bi khí nén 3 ngã inox 304 vi sinh Q685F lắp nhanh kiểu L/T

Van bi khí nén 3 ngã inox 304 vi sinh Q685F là dòng van ba chiều điều khiển bằng khí nén, sử dụng cho các hệ thống cần chuyển hướng, chia dòng hoặc gom dòng môi chất trong đường ống inox vi sinh. Sản phẩm có thân van bằng thép không gỉ 304, kết nối lắp nhanh dạng kẹp, tùy chọn kiểu dòng chảy L/T và bộ truyền động khí nén, phù hợp cho nước sạch, thực phẩm, đồ uống, khí sạch và nhiều hệ thống tự động hóa yêu cầu tháo lắp bảo trì thuận tiện.

Giới thiệu van bi khí nén 3 ngã inox 304 vi sinh Q685F

Van bi khí nén 3 ngã inox 304 vi sinh Q685F là thiết bị van công nghiệp được thiết kế để điều khiển hướng dòng chảy trong hệ thống đường ống bằng bộ truyền động khí nén. Khác với van bi 2 ngã chỉ có chức năng đóng hoặc mở một tuyến ống, van bi 3 ngã có ba cửa kết nối, cho phép điều hướng môi chất theo nhiều phương án khác nhau như chuyển dòng sang nhánh khác, chia dòng từ một đường sang hai đường hoặc gom dòng từ hai nhánh về một đường chính.

Dòng Q685F sử dụng thân van bằng thép không gỉ 304, thiết kế theo hướng cấp vệ sinh và kết nối lắp nhanh dạng kẹp. Cấu hình này phù hợp với các hệ thống cần tháo lắp nhanh, vệ sinh thuận tiện, bảo trì dễ dàng và hạn chế gỉ sét trong môi trường làm việc sạch. Với bộ truyền động khí nén, van có thể vận hành tự động nhanh hơn thao tác thủ công, đồng thời dễ tích hợp với van điện từ, công tắc hành trình hoặc tủ điều khiển.

Sản phẩm có tùy chọn kiểu dòng chảy kiểu L hoặc kiểu T. Kiểu L thường dùng để chuyển hướng dòng chảy giữa hai nhánh, trong khi kiểu T phù hợp hơn với các ứng dụng chia dòng, gom dòng hoặc phối trộn tùy theo sơ đồ công nghệ. Vì vậy, khi chọn van bi 3 ngã khí nén vi sinh, người dùng cần xác định rõ mục đích vận hành, hướng dòng, kiểu kết nối và quy cách đường ống trước khi đặt hàng.

Ưu điểm nổi bật của van bi khí nén 3 ngã Q685F

Cấu tạo và nguyên lý hoạt động

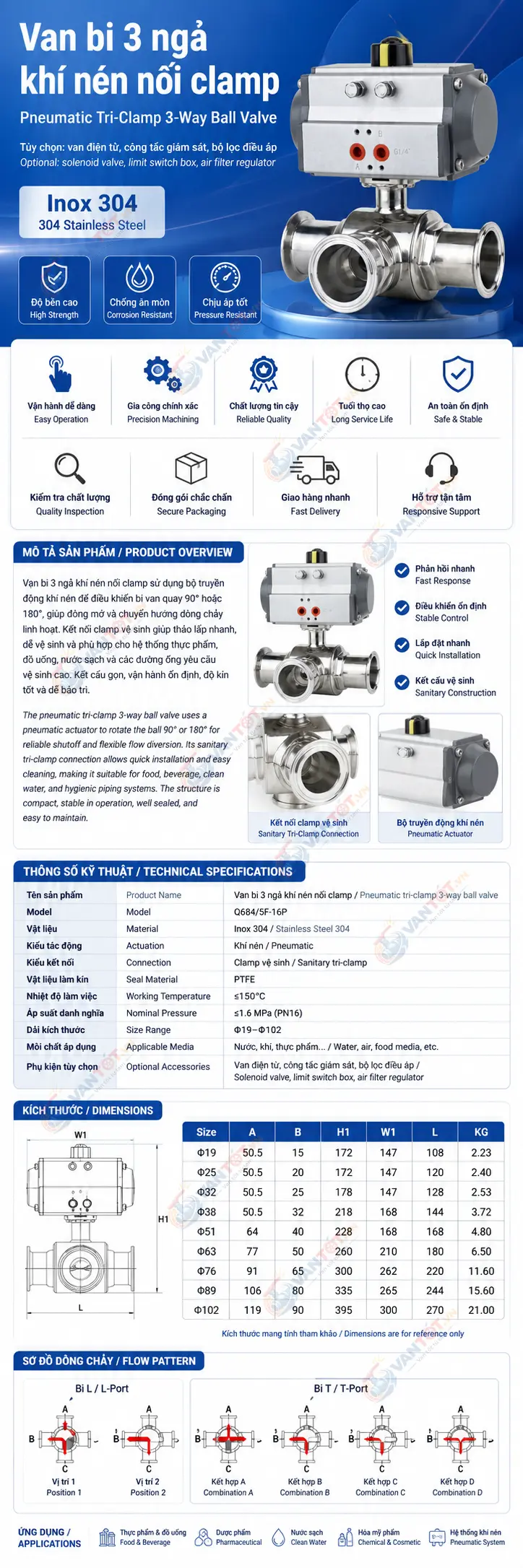

Van gồm hai phần chính: thân van bi 3 ngã inox 304 vi sinh và bộ truyền động khí nén. Bên trong thân van là viên bi được khoét lỗ theo dạng L hoặc T. Khi bộ truyền động nhận khí nén, trục van xoay làm viên bi thay đổi vị trí, từ đó quyết định hướng dòng chảy đi qua các cửa van.

Với kiểu L, dòng chảy thường được chuyển từ cửa chung sang một trong hai nhánh còn lại. Với kiểu T, van có thể tạo nhiều trạng thái dòng chảy hơn, phù hợp các hệ thống cần chia dòng, gom dòng hoặc đảo hướng theo quy trình sản xuất. Tùy theo yêu cầu, van có thể kết hợp thêm van điện từ khí nén, bộ lọc điều áp, công tắc hành trình, bộ hiển thị vị trí hoặc tủ điều khiển trung tâm.

Ứng dụng của van bi ba chiều khí nén inox 304 vi sinh

Van bi khí nén 3 ngã inox 304 vi sinh Q685F được sử dụng trong nhiều hệ thống tự động hóa đường ống inox. Sản phẩm phù hợp cho các dây chuyền cần chuyển hướng môi chất nhanh, vận hành lặp lại nhiều lần và ưu tiên kiểu kết nối kẹp nhanh để thuận tiện vệ sinh, tháo lắp hoặc bảo trì.

• Hệ thống nước sạch, nước tinh khiết và nước tuần hoàn.
• Dây chuyền thực phẩm, đồ uống, sữa, bia, rượu và nước giải khát.
• Hệ thống dược phẩm, mỹ phẩm và các tuyến ống yêu cầu vệ sinh cao.
• Đường ống khí sạch, khí kỹ thuật và môi chất công nghiệp tương thích inox 304.
• Cụm máy, thiết bị phụ trợ và hệ thống cần tháo lắp nhanh để vệ sinh định kỳ.
• Các vị trí cần dùng vật liệu inox 304 để hạn chế gỉ sét và tăng độ bền.

Hướng dẫn chọn van bi khí nén 3 ngã inox 304 Q685F

Để chọn đúng van bi 3 ngã khí nén vi sinh, không nên chỉ dựa vào quy cách đường ống. Người dùng cần kiểm tra đồng thời kiểu dòng chảy, quy cách kẹp, vật liệu thân van, môi chất, nhiệt độ, áp suất và cách điều khiển. Đây là nhóm van có nhiều cấu hình, nếu chọn sai kiểu L/T hoặc sai hướng bi có thể làm hệ thống hoạt động không đúng mục đích.

1. Xác định kiểu dòng chảy: chọn kiểu L khi cần chuyển hướng, chọn kiểu T khi cần chia/gom dòng hoặc phối trộn.
2. Chọn đúng quy cách: có các lựa chọn Φ19, Φ25, Φ32, Φ38, Φ51, Φ63, Φ76, Φ89, Φ102 theo đường ống thực tế.
3. Kiểm tra kiểu kết nối: xác nhận dạng kẹp nhanh, kích thước kẹp và phụ kiện đi kèm trước khi lắp đặt.
4. Kiểm tra môi chất: nước sạch, thực phẩm, đồ uống, khí sạch hoặc môi chất tương thích inox 304.
5. Chọn bộ truyền động: tác động đơn hoặc tác động kép tùy yêu cầu vận hành và trạng thái an toàn khi mất khí.
6. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, positioner hoặc tủ điều khiển nếu cần tự động hóa.

Câu hỏi thường gặp

Tóm tắt sản phẩm

Liên hệ tư vấn van bi khí nén 3 ngã inox 304 vi sinh

Vantot.vn hỗ trợ tư vấn lựa chọn van bi khí nén 3 ngã inox 304 vi sinh Q685F theo đúng quy cách, kiểu dòng chảy, môi chất và yêu cầu điều khiển của từng hệ thống. Để chọn đúng cấu hình, quý khách nên gửi sơ đồ đường ống hoặc mô tả hướng dòng cần điều khiển trước khi đặt hàng.
