Van bi cách nhiệt khí nén inox BQ671F-16P kiểu Ý siêu mỏng chịu nhiệt cao

Van bi cách nhiệt khí nén inox BQ671F-16P là dòng van bi điều khiển bằng khí nén, sử dụng cho các hệ thống cần đóng mở nhanh dòng chảy trong đường ống công nghiệp. Sản phẩm có thân van bằng thép không gỉ/inox, kết nối kiểu kẹp/wafer siêu mỏng, cấu trúc van bi nổi và thiết kế cách nhiệt, phù hợp cho nước, khí, dầu, hệ thống nhiệt độ cao và các dây chuyền tự động hóa cần lắp đặt gọn.

Giới thiệu van bi cách nhiệt khí nén inox BQ671F-16P

Van bi cách nhiệt khí nén inox BQ671F-16P là thiết bị van công nghiệp được thiết kế để đóng mở dòng chảy bằng bộ truyền động khí nén. Khác với van bi tay gạt phải thao tác thủ công, dòng van khí nén cho phép điều khiển tự động, đóng mở nhanh và dễ tích hợp vào hệ thống điều khiển trung tâm của nhà máy.

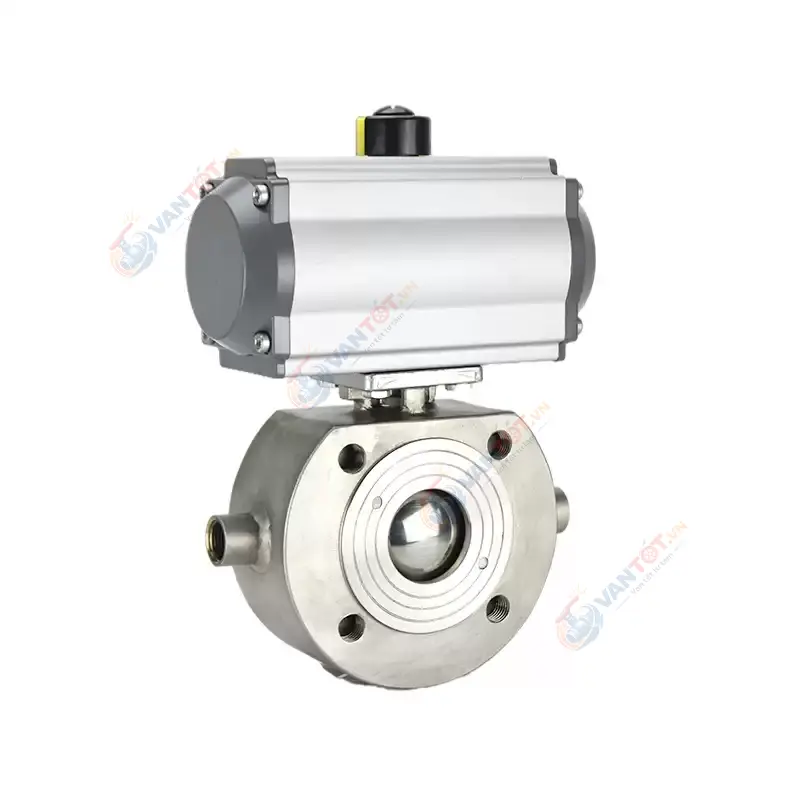

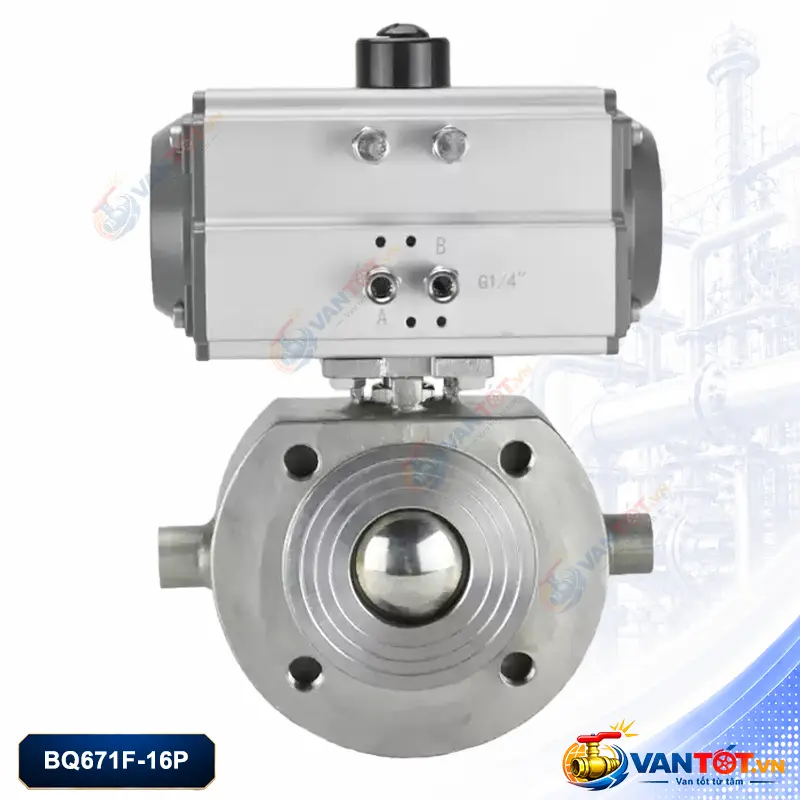

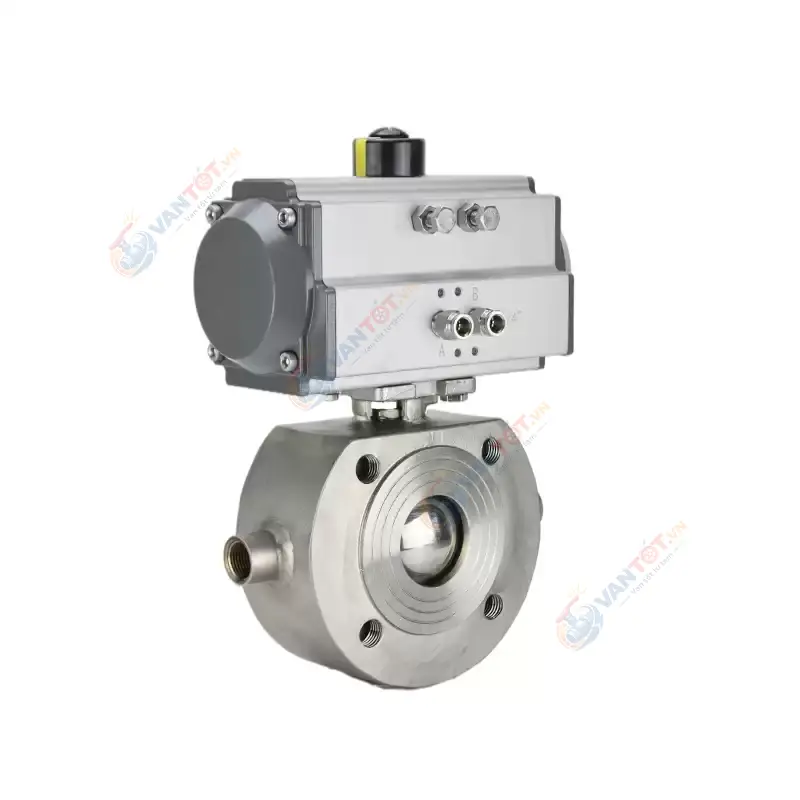

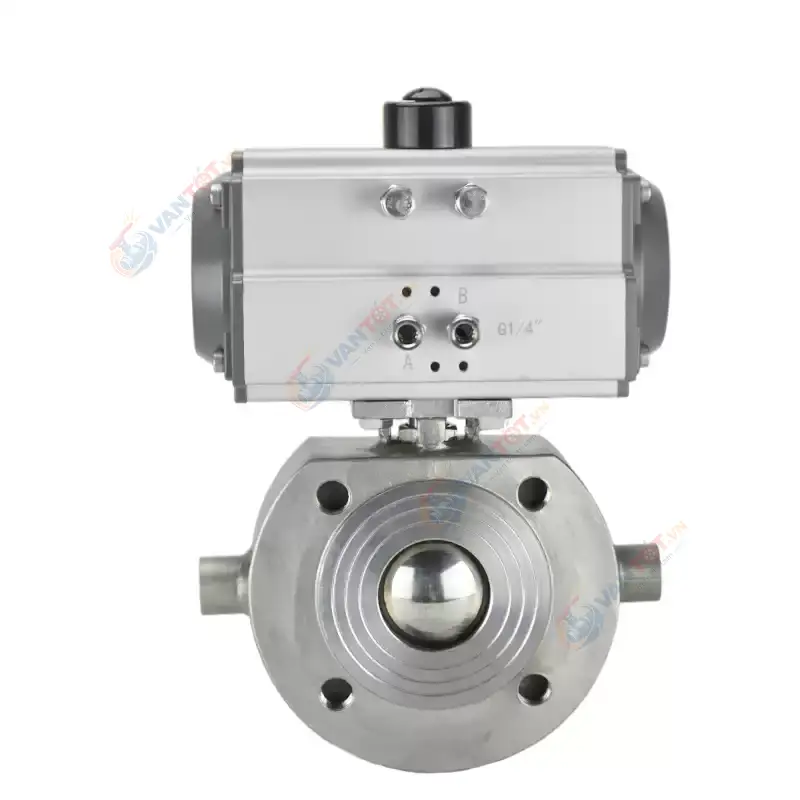

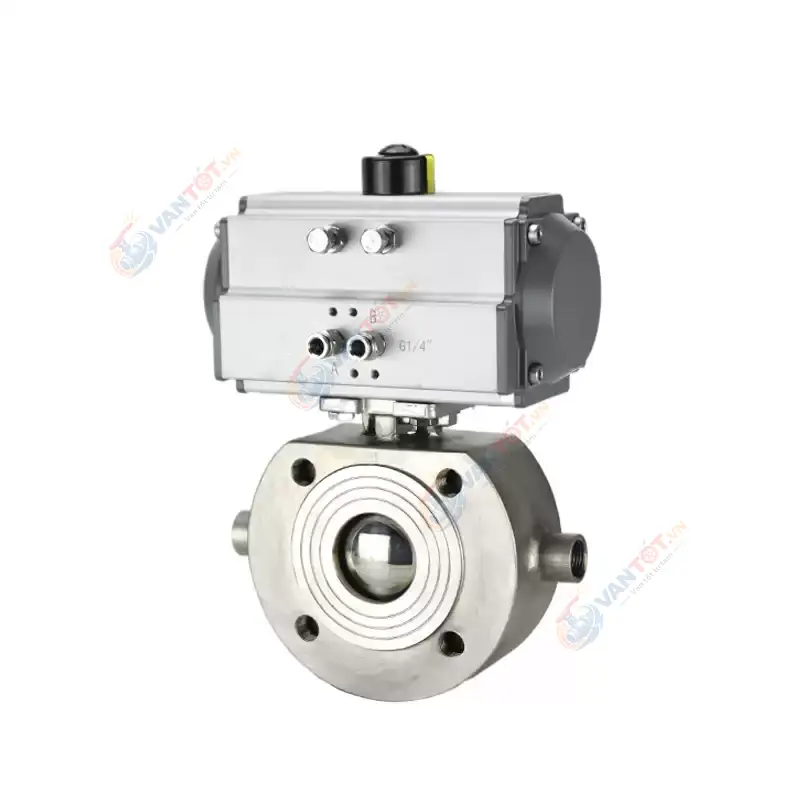

Dòng BQ671F-16P sử dụng thân van bằng thép không gỉ/inox, kết nối kiểu kẹp/wafer và cấu trúc van bi nổi. Thiết kế kiểu Ý siêu mỏng giúp giảm chiều dài lắp đặt, phù hợp các vị trí đường ống có không gian hạn chế. Cấu trúc cách nhiệt giúp tạo khoảng cách giữa phần thân van nhiệt độ cao và bộ truyền động khí nén, từ đó hỗ trợ bảo vệ actuator trong quá trình vận hành.

Sản phẩm phù hợp cho các hệ thống nước, khí, dầu và môi chất công nghiệp thông dụng. Với nhiệt độ làm việc tham khảo 250℃, van có thể được cân nhắc cho các tuyến ống nước nóng, dầu nóng, hơi nóng hoặc hệ thống gia nhiệt, tuy nhiên người dùng cần xác nhận lại áp suất, nhiệt độ, gioăng làm kín và điều kiện vận hành thực tế trước khi đặt hàng.

Ưu điểm nổi bật của van bi cách nhiệt khí nén BQ671F-16P

Cấu tạo và nguyên lý hoạt động

Van gồm hai phần chính: thân van bi inox kiểu kẹp/wafer và bộ truyền động khí nén. Bên trong thân van là viên bi có lỗ xuyên tâm. Khi bộ truyền động nhận tín hiệu khí nén, trục van xoay làm viên bi thay đổi vị trí, từ đó đóng hoặc mở dòng chảy qua đường ống.

Khi lỗ bi trùng với hướng dòng chảy, van ở trạng thái mở. Khi bi xoay vuông góc với đường ống, van chuyển sang trạng thái đóng. Cơ chế này giúp van bi khí nén đóng mở nhanh, phù hợp các hệ thống cần thao tác lặp lại nhiều lần hoặc cần điều khiển từ xa.

Ứng dụng của van bi cách nhiệt khí nén inox

Van bi cách nhiệt khí nén inox BQ671F-16P được sử dụng trong nhiều hệ thống tự động hóa đường ống. Sản phẩm phù hợp cho các tuyến ống cần đóng mở nhanh, kết nối gọn, vận hành bằng khí nén và có yêu cầu làm việc trong môi trường nhiệt độ cao.

• Hệ thống nước nóng, hơi nóng, dầu nóng và môi chất gia nhiệt.
• Đường ống nước, khí, dầu và môi chất công nghiệp thông dụng.
• Dây chuyền sản xuất cần đóng mở nhanh bằng khí nén.
• Hệ thống phụ trợ, cụm skid, trạm bơm và đường ống công nghệ.
• Các vị trí cần van inox siêu mỏng để tiết kiệm không gian lắp đặt.
• Hệ thống tự động hóa cần kết hợp van điện từ, công tắc hành trình hoặc tủ điều khiển.

Hướng dẫn chọn van bi cách nhiệt khí nén BQ671F-16P

Để chọn đúng van bi khí nén cách nhiệt, không nên chỉ dựa vào kích thước DN. Người dùng cần kiểm tra đồng thời môi chất, nhiệt độ, áp suất, kiểu kết nối, vật liệu thân van, vật liệu gioăng và kiểu bộ truyền động. Với môi trường nhiệt độ cao, việc chọn sai vật liệu làm kín có thể ảnh hưởng đến tuổi thọ van và độ an toàn khi vận hành.

1. Chọn đúng kích thước DN: dải tham khảo DN15–DN100, cần khớp với kích thước đường ống thực tế.
2. Kiểm tra kết nối: xác nhận kiểu kẹp/wafer, tiêu chuẩn mặt bích kẹp và chiều dài lắp đặt.
3. Kiểm tra môi chất: nước, khí, dầu hoặc môi chất công nghiệp; với hóa chất cần xác nhận lại độ tương thích vật liệu.
4. Kiểm tra nhiệt độ: nhiệt độ làm việc tham khảo 250℃, cần xác nhận thêm gioăng và điều kiện vận hành thực tế.
5. Chọn bộ truyền động: tác động đơn hoặc tác động kép tùy yêu cầu vận hành và trạng thái an toàn khi mất khí.
6. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, positioner hoặc tủ điều khiển nếu cần tự động hóa.

Câu hỏi thường gặp

Tóm tắt sản phẩm

Liên hệ tư vấn van bi cách nhiệt khí nén inox BQ671F-16P

Vantot.vn hỗ trợ tư vấn lựa chọn van bi cách nhiệt khí nén inox BQ671F-16P theo đúng kích thước, môi chất, nhiệt độ, áp suất và yêu cầu điều khiển của từng hệ thống. Để chọn đúng cấu hình, quý khách nên gửi ảnh đường ống, kích thước DN hoặc mô tả điều kiện làm việc trước khi đặt hàng.
