Van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P kiểu L/T

Van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P là dòng van ba chiều điều khiển bằng khí nén, sử dụng cho các hệ thống cần chuyển hướng, chia dòng hoặc gom dòng môi chất trong đường ống công nghiệp. Sản phẩm có thân van bằng thép không gỉ 304, kết nối nhanh dạng kẹp, cấu trúc van bi nổi và tùy chọn kiểu dòng chảy L/T, phù hợp cho nước, dầu, khí và nhiều hệ thống cần vận hành tự động.

Giới thiệu van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P

Van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P là thiết bị van công nghiệp được thiết kế để điều khiển hướng dòng chảy trong hệ thống đường ống bằng bộ truyền động khí nén. Khác với van bi 2 ngã chỉ có chức năng đóng hoặc mở một tuyến ống, van bi 3 ngã có ba cửa kết nối, cho phép điều hướng môi chất theo nhiều phương án khác nhau như chuyển dòng sang nhánh khác, chia dòng từ một đường sang hai đường hoặc gom dòng từ hai nhánh về một đường chính.

Dòng Q684/5F-16P sử dụng thân van inox 304, kết nối nhanh dạng kẹp và cấu trúc van bi nổi. Cấu hình này phù hợp với các hệ thống yêu cầu tháo lắp nhanh, vệ sinh thuận tiện, bảo trì dễ dàng và cần vận hành tự động bằng khí nén. Với vật liệu thép không gỉ 304, van có độ bền tốt, hạn chế gỉ sét và phù hợp với nhiều môi chất thông dụng như nước, dầu và khí.

Sản phẩm có tùy chọn kiểu dòng chảy kiểu L hoặc kiểu T. Kiểu L thường dùng để chuyển hướng dòng chảy giữa hai nhánh, trong khi kiểu T phù hợp hơn với các ứng dụng chia dòng, gom dòng hoặc phối trộn tùy theo sơ đồ công nghệ. Vì vậy, khi chọn van bi 3 ngã khí nén, người dùng cần xác định rõ mục đích vận hành, hướng dòng, kiểu điều khiển và sơ đồ đường ống trước khi đặt hàng.

Ưu điểm nổi bật của van bi khí nén 3 ngã Q684/5F-16P

Cấu tạo và nguyên lý hoạt động

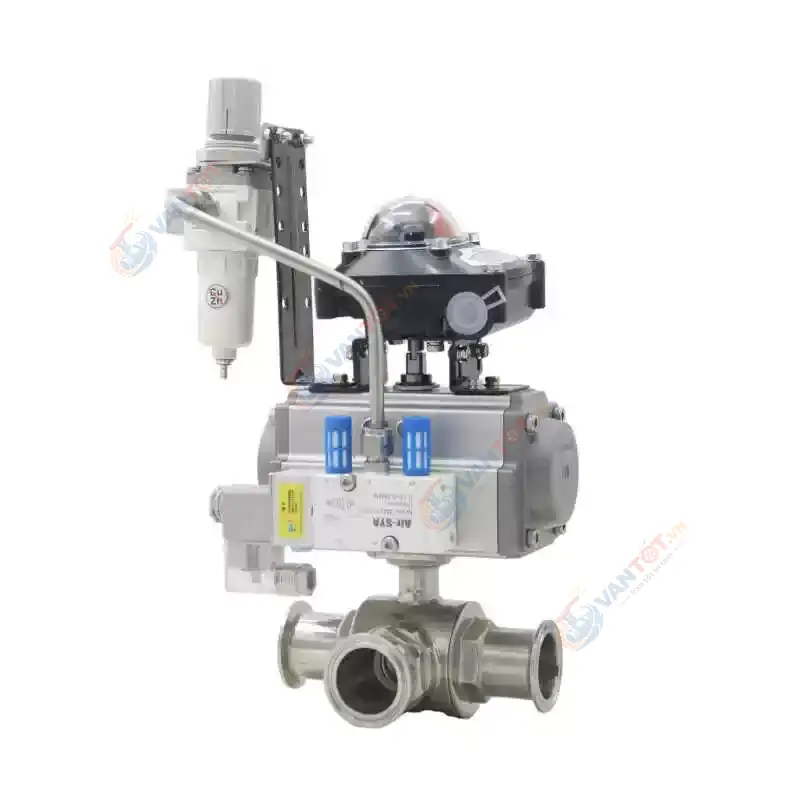

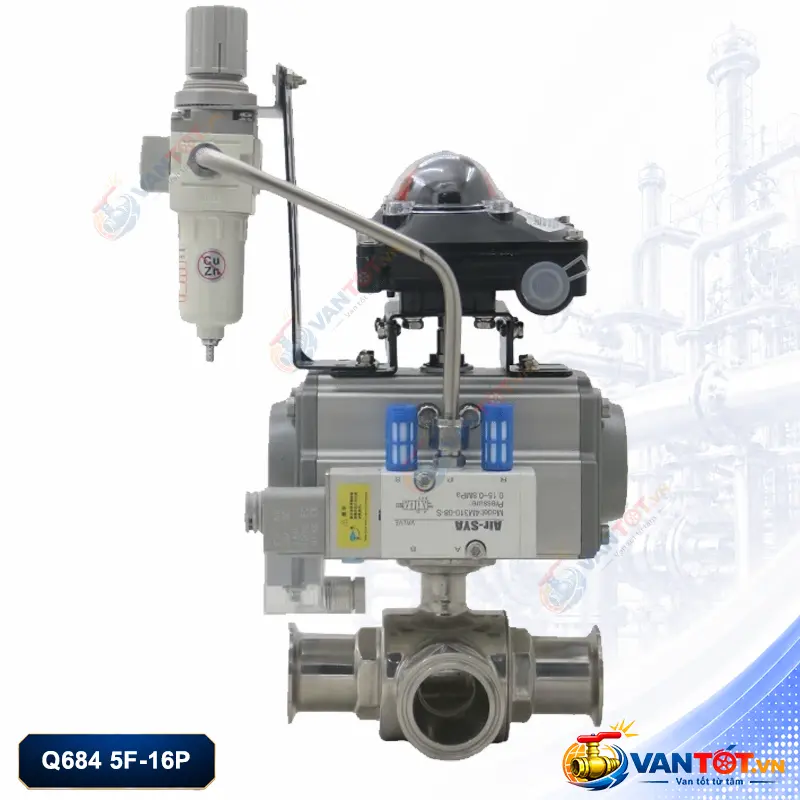

Van gồm hai phần chính: thân van bi 3 ngã inox 304 lắp nhanh và bộ truyền động khí nén. Bên trong thân van là viên bi được khoét lỗ theo dạng L hoặc T. Khi bộ truyền động nhận khí nén, trục van xoay làm viên bi thay đổi vị trí, từ đó quyết định hướng dòng chảy đi qua các cửa van.

Với kiểu L, dòng chảy thường được chuyển từ cửa chung sang một trong hai nhánh còn lại. Với kiểu T, van có thể tạo nhiều trạng thái dòng chảy hơn, phù hợp các hệ thống cần chia dòng, gom dòng hoặc đảo hướng theo quy trình sản xuất. Tùy theo yêu cầu, van có thể kết hợp thêm van điện từ khí nén, bộ lọc điều áp, công tắc hành trình, bộ hiển thị vị trí hoặc tủ điều khiển trung tâm.

Ứng dụng của van bi ba chiều khí nén inox 304 lắp nhanh

Van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P được sử dụng trong nhiều hệ thống tự động hóa đường ống. Sản phẩm phù hợp cho các dây chuyền cần chuyển hướng môi chất nhanh, vận hành lặp lại nhiều lần và ưu tiên kiểu kết nối kẹp nhanh để thuận tiện bảo trì.

• Hệ thống nước sạch, nước tuần hoàn, nước làm mát.
• Đường ống dầu, khí và môi chất công nghiệp thông dụng.
• Dây chuyền sản xuất cần chuyển hướng hoặc phân phối dòng chảy tự động.
• Cụm máy, thiết bị phụ trợ và hệ thống đường ống cần tháo lắp nhanh.
• Hệ thống cần vệ sinh, kiểm tra hoặc bảo trì định kỳ.
• Các vị trí cần dùng vật liệu inox 304 để hạn chế gỉ sét và tăng độ bền.

Hướng dẫn chọn van bi khí nén 3 ngã inox 304 Q684/5F-16P

Để chọn đúng van bi 3 ngã khí nén lắp nhanh, không nên chỉ dựa vào kích thước đường ống. Người dùng cần kiểm tra đồng thời kiểu dòng chảy, quy cách kẹp, vật liệu thân van, môi chất, nhiệt độ và cách điều khiển. Đây là nhóm van có nhiều cấu hình, nếu chọn sai kiểu L/T hoặc sai hướng bi có thể làm hệ thống hoạt động không đúng mục đích.

1. Xác định kiểu dòng chảy: chọn kiểu L khi cần chuyển hướng, chọn kiểu T khi cần chia/gom dòng hoặc phối trộn.
2. Chọn đúng quy cách: có các lựa chọn Φ19, Φ25, Φ32, Φ38, Φ51, Φ63, Φ76, Φ89, Φ102 theo đường ống thực tế.
3. Kiểm tra kiểu kết nối: xác nhận dạng kẹp nhanh, kích thước kẹp và phụ kiện đi kèm trước khi lắp đặt.
4. Kiểm tra môi chất: nước, dầu, khí và các môi chất thông dụng; với hóa chất đặc biệt cần xác nhận lại độ tương thích vật liệu.
5. Chọn bộ truyền động: tác động đơn hoặc tác động kép tùy yêu cầu vận hành và trạng thái an toàn khi mất khí.
6. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, positioner hoặc tủ điều khiển nếu cần tự động hóa.

Câu hỏi thường gặp

Tóm tắt sản phẩm

Liên hệ tư vấn van bi khí nén 3 ngã inox 304 lắp nhanh

Vantot.vn hỗ trợ tư vấn lựa chọn van bi khí nén 3 ngã inox 304 lắp nhanh Q684/5F-16P theo đúng quy cách, kiểu dòng chảy, môi chất và yêu cầu điều khiển của từng hệ thống. Để chọn đúng cấu hình, quý khách nên gửi sơ đồ đường ống hoặc mô tả hướng dòng cần điều khiển trước khi đặt hàng.
