Bẫy hơi là gì?

Bẫy hơi, còn gọi là steam trap, là thiết bị chuyên dùng trong hệ thống hơi nước công nghiệp. Nhiệm vụ chính của bẫy hơi là tự động xả nước ngưng ra khỏi hệ thống, đồng thời giữ lại hơi nóng để tránh thất thoát năng lượng. Ngoài nước ngưng, bẫy hơi còn giúp loại bỏ khí không ngưng như không khí, khí CO2 và một số tạp chất phát sinh trong quá trình vận hành.

Trong hệ thống hơi, khi hơi nóng truyền nhiệt cho thiết bị hoặc đường ống bị mất nhiệt ra môi trường, một phần hơi sẽ ngưng tụ thành nước. Nếu lượng nước ngưng này không được xả ra kịp thời, hệ thống có thể bị giảm hiệu suất truyền nhiệt, rung lắc, va đập thủy lực, ăn mòn đường ống hoặc hư hỏng thiết bị.

Vì vậy, bẫy hơi là thiết bị gần như không thể thiếu trong các hệ thống sử dụng hơi nóng. Một chiếc bẫy hơi phù hợp sẽ giúp hệ thống vận hành ổn định hơn, tiết kiệm nhiên liệu, giảm thất thoát hơi và kéo dài tuổi thọ thiết bị.

Cấu tạo của bẫy hơi

Tùy từng loại bẫy hơi, cấu tạo bên trong có thể khác nhau. Tuy nhiên, một bẫy hơi công nghiệp thường bao gồm các bộ phận chính như thân bẫy, nắp bẫy, cửa vào, cửa ra, cơ cấu đóng mở, phao, gầu đảo, đĩa nhiệt động hoặc phần tử cảm nhiệt. Mỗi bộ phận đều có nhiệm vụ riêng nhằm đảm bảo quá trình xả nước ngưng diễn ra chính xác và hạn chế thất thoát hơi.

Nguyên lý hoạt động của bẫy hơi

Nguyên lý hoạt động của bẫy hơi phụ thuộc vào từng dòng sản phẩm. Tuy nhiên, mục tiêu chung của tất cả các loại bẫy hơi là phân biệt giữa hơi sống và nước ngưng để xả nước ngưng ra ngoài mà không làm thất thoát quá nhiều hơi.

Khi nước ngưng đi vào bẫy hơi, cơ cấu bên trong sẽ nhận biết sự thay đổi về tỷ trọng, nhiệt độ hoặc áp suất để mở cửa xả. Nước ngưng được xả ra khỏi hệ thống, giúp đường ống và thiết bị trao đổi nhiệt không bị ngập nước. Khi hơi sống đi đến vị trí bẫy, cơ cấu đóng mở sẽ đóng lại để ngăn hơi thoát ra ngoài.

Ví dụ, bẫy hơi phao sử dụng sự thay đổi mực nước ngưng để nâng hoặc hạ phao, từ đó mở hoặc đóng cửa xả. Bẫy hơi đồng tiền lại hoạt động dựa trên sự chênh lệch áp suất và tốc độ dòng chảy giữa hơi và nước ngưng. Bẫy hơi nhiệt tĩnh sử dụng sự thay đổi nhiệt độ để điều khiển phần tử cảm nhiệt đóng mở.

Các loại bẫy hơi phổ biến hiện nay

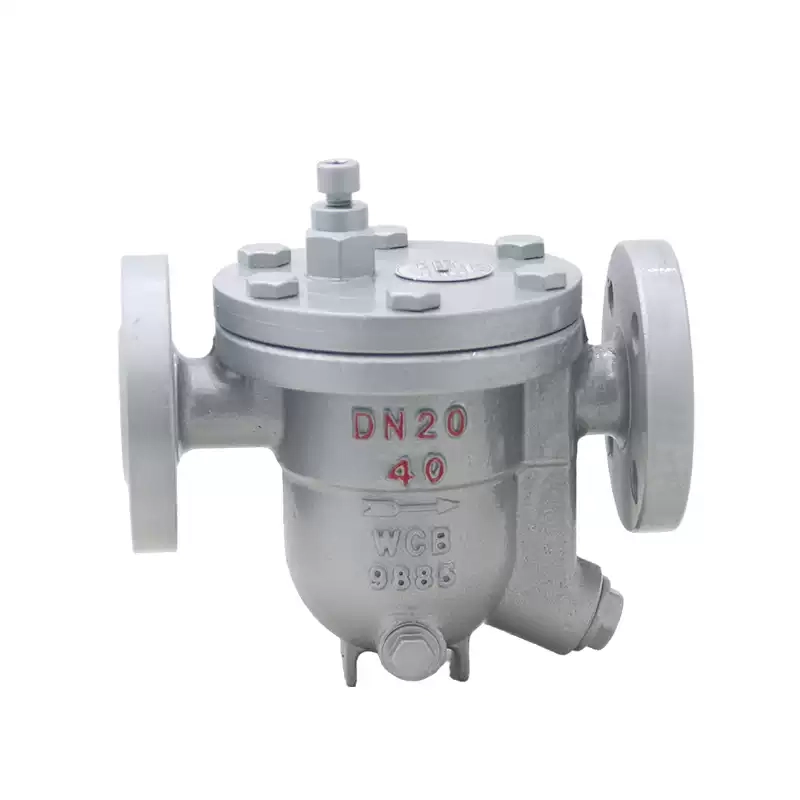

Bẫy hơi phao

Bẫy hơi phao là dòng bẫy hơi cơ học hoạt động dựa trên sự thay đổi mực nước ngưng bên trong thân bẫy. Khi nước ngưng đi vào, phao nổi lên và mở cửa xả. Khi nước ngưng giảm, phao hạ xuống và đóng cửa xả lại.

Loại bẫy này có khả năng xả nước ngưng liên tục, ổn định và phù hợp với các thiết bị trao đổi nhiệt, bộ gia nhiệt, máy sấy, nồi nấu, hệ thống cần xả nước ngưng đều. Bẫy hơi phao thường được sử dụng ở những vị trí có lưu lượng nước ngưng lớn và yêu cầu truyền nhiệt ổn định.

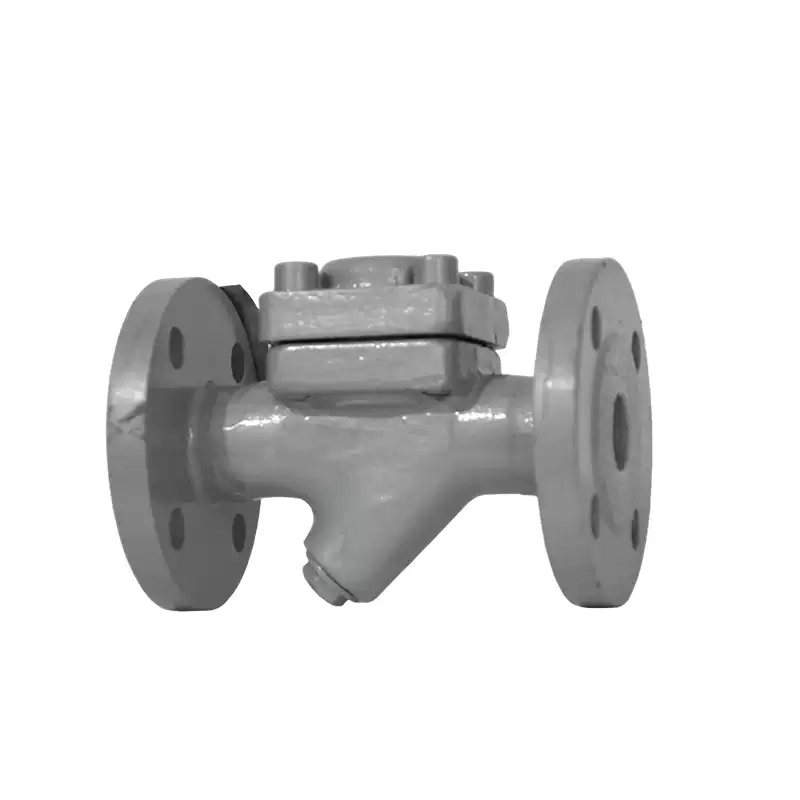

Bẫy hơi đồng tiền

Bẫy hơi đồng tiền, còn gọi là bẫy hơi nhiệt động, có cấu tạo nhỏ gọn, bền, chịu áp tốt và được sử dụng rất phổ biến trên đường ống hơi. Loại bẫy này hoạt động dựa trên sự thay đổi áp suất động giữa nước ngưng, hơi flash và hơi sống.

Ưu điểm của bẫy hơi đồng tiền là kích thước gọn, giá thành hợp lý, dễ lắp đặt, chịu được áp suất cao và phù hợp với các đường ống phân phối hơi, điểm xả nước ngưng trên tuyến ống, hệ thống hơi ngoài trời hoặc môi trường làm việc khắc nghiệt.

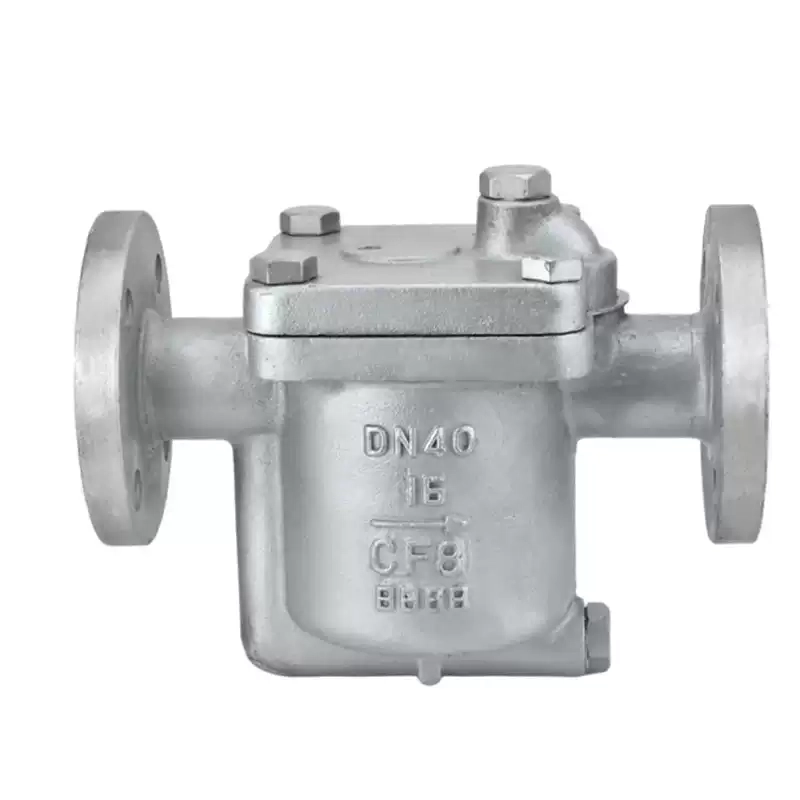

Bẫy hơi gầu đảo

Bẫy hơi gầu đảo là loại bẫy hơi cơ học sử dụng cơ cấu gầu úp hoặc gầu đảo bên trong thân bẫy. Khi hơi đi vào, gầu nổi lên và đóng cửa xả. Khi nước ngưng tích tụ làm gầu mất lực nổi, cửa xả mở ra để nước ngưng thoát ra ngoài.

Dòng bẫy hơi này có độ bền cao, chịu được điều kiện làm việc nặng và phù hợp với hệ thống hơi áp suất cao, đường ống chính, thiết bị công nghiệp lớn hoặc các vị trí cần độ ổn định cao.

Bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng. Khi nước ngưng có nhiệt độ thấp hơn hơi đi vào bẫy, phần tử cảm nhiệt co lại và mở cửa xả. Khi hơi nóng đi đến, phần tử giãn nở và đóng cửa xả.

Loại bẫy này phù hợp với các hệ thống cần xả khí không ngưng tốt, đường ống hơi khởi động thường xuyên, thiết bị gia nhiệt hoặc các vị trí cần kiểm soát nhiệt độ nước ngưng trước khi xả.

Bẫy hơi lắp ren

Bẫy hơi lắp ren thường được sử dụng cho các đường ống kích thước nhỏ và trung bình. Kiểu kết nối này dễ lắp đặt, phù hợp với hệ thống hơi trong nhà máy, máy giặt công nghiệp, máy sấy, nồi nấu, thiết bị phụ trợ và các vị trí có không gian lắp đặt hạn chế.

Bẫy hơi mặt bích

Bẫy hơi mặt bích thường dùng cho hệ thống đường ống lớn, áp suất cao hoặc yêu cầu kết nối chắc chắn. Kiểu mặt bích giúp việc tháo lắp, bảo trì và thay thế thuận tiện hơn, đặc biệt trong các nhà máy hơi, dệt nhuộm, thực phẩm, hóa chất, giấy, cao su và công nghiệp nặng.

Ưu điểm nổi bật của bẫy hơi

• Tự động xả nước ngưng ra khỏi hệ thống hơi.
• Hạn chế thất thoát hơi sống, giúp tiết kiệm năng lượng.
• Giảm nguy cơ va đập thủy lực trong đường ống hơi.
• Giúp thiết bị trao đổi nhiệt hoạt động ổn định và hiệu quả hơn.
• Loại bỏ khí không ngưng, hỗ trợ quá trình truyền nhiệt tốt hơn.
• Bảo vệ đường ống, van, thiết bị gia nhiệt và hệ thống hồi nước ngưng.
• Có nhiều loại phù hợp với từng vị trí lắp đặt và điều kiện vận hành.
• Cấu tạo bền, dễ bảo trì, tuổi thọ cao nếu chọn đúng loại và lắp đặt đúng kỹ thuật.

Ứng dụng của bẫy hơi trong thực tế

Bẫy hơi được ứng dụng rộng rãi trong các hệ thống sử dụng hơi nóng. Từ đường ống phân phối hơi, lò hơi, thiết bị trao đổi nhiệt đến các máy móc sản xuất, bẫy hơi đều đóng vai trò quan trọng trong việc xả nước ngưng và duy trì hiệu suất làm việc.

Khi nào cần sử dụng bẫy hơi?

Bẫy hơi cần được sử dụng ở các vị trí phát sinh nước ngưng trong hệ thống hơi. Những vị trí phổ biến gồm cuối đường ống hơi, trước van giảm áp, sau thiết bị trao đổi nhiệt, đáy bình góp hơi, đường ống nhánh, thiết bị sấy, nồi nấu, bồn gia nhiệt và các điểm thấp của hệ thống.

Nếu hệ thống hơi xuất hiện tình trạng truyền nhiệt kém, đường ống rung lắc, tiếng va đập mạnh, thiết bị nóng không đều, tiêu hao nhiên liệu tăng hoặc có hiện tượng nước theo hơi đi vào thiết bị, rất có thể hệ thống đang thiếu bẫy hơi, bẫy hơi chọn sai loại hoặc bẫy hơi đã hư hỏng.

Việc lắp đặt bẫy hơi đúng vị trí giúp loại bỏ nước ngưng kịp thời, giảm tổn thất năng lượng, bảo vệ thiết bị và nâng cao hiệu quả sản xuất. Đối với các nhà máy sử dụng hơi liên tục, việc kiểm tra và thay thế bẫy hơi định kỳ là rất cần thiết.

Cách lựa chọn bẫy hơi phù hợp

Lựa chọn bẫy hơi đúng kỹ thuật là yếu tố quan trọng để hệ thống hơi vận hành ổn định và tiết kiệm năng lượng. Nếu chọn bẫy hơi quá nhỏ, nước ngưng không được xả kịp thời, gây ngập thiết bị và giảm hiệu suất truyền nhiệt. Nếu chọn sai loại bẫy hơi, hệ thống có thể thất thoát hơi, hoạt động không ổn định hoặc nhanh hỏng.

So sánh các loại bẫy hơi phổ biến

Mỗi loại bẫy hơi có ưu điểm và phạm vi ứng dụng riêng. Việc hiểu rõ sự khác nhau giữa các dòng bẫy hơi sẽ giúp người dùng lựa chọn đúng sản phẩm cho từng vị trí trong hệ thống.

Một số lỗi thường gặp khi sử dụng bẫy hơi

Trong quá trình vận hành, bẫy hơi có thể gặp sự cố nếu chọn sai loại, lắp đặt sai hướng, không vệ sinh định kỳ hoặc hệ thống có nhiều cặn bẩn. Các lỗi này có thể gây thất thoát hơi, ngập nước ngưng hoặc giảm hiệu suất hệ thống.

• Bẫy hơi không xả nước ngưng do kẹt cơ cấu bên trong, tắc lưới lọc hoặc lắp sai chiều.
• Bẫy hơi xả hơi sống liên tục do đĩa van, phao, gầu hoặc bộ phận làm kín bị mòn.
• Thiết bị gia nhiệt nóng chậm do bẫy hơi quá nhỏ hoặc không xả kịp nước ngưng.
• Đường ống bị rung, va đập thủy lực do nước ngưng tích tụ quá nhiều.
• Bẫy hơi nhanh hỏng do chọn sai vật liệu, sai áp suất hoặc không có lọc Y bảo vệ phía trước.
• Hệ thống tiêu hao nhiên liệu cao do bẫy hơi bị rò rỉ hơi sống trong thời gian dài.

Lưu ý khi lắp đặt và sử dụng bẫy hơi

Bẫy hơi cần được lắp đúng chiều dòng chảy theo ký hiệu trên thân. Vị trí lắp đặt nên thuận tiện cho việc kiểm tra, vệ sinh và bảo trì. Trước bẫy hơi nên lắp lọc Y để giữ lại cặn bẩn, rỉ sét hoặc tạp chất trong đường ống, giúp bảo vệ cơ cấu đóng mở bên trong.

Với bẫy hơi phao, cần lắp đúng tư thế theo khuyến cáo của nhà sản xuất để phao hoạt động chính xác. Với bẫy hơi đồng tiền, nên chú ý hướng lắp và điều kiện thoát nước ngưng để tránh tích nước hoặc đóng mở không ổn định. Với các hệ thống quan trọng, nên lắp van khóa trước và sau bẫy để thuận tiện bảo trì.

Ngoài ra, cần kiểm tra bẫy hơi định kỳ để phát hiện tình trạng rò hơi, tắc nghẽn hoặc xả nước ngưng không hiệu quả. Việc thay thế kịp thời bẫy hơi hư hỏng giúp tiết kiệm nhiên liệu, giảm chi phí vận hành và bảo vệ toàn bộ hệ thống hơi.
