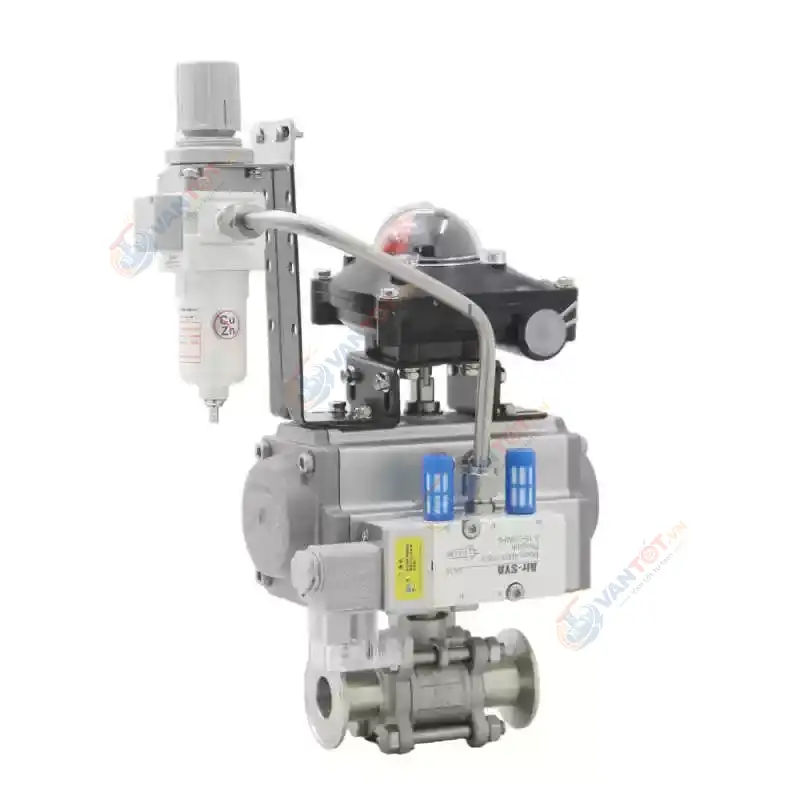

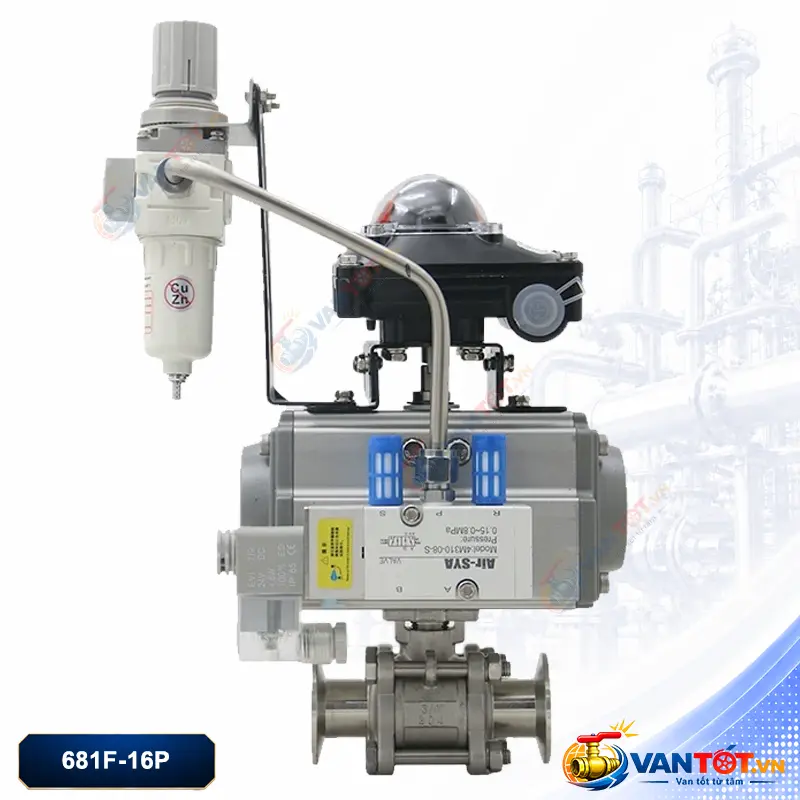

Van bi khí nén lắp nhanh inox 304 Q681F-16P
99₫
Van bi khí nén lắp nhanh inox 304 Q681F-16P là dòng van bi điều khiển bằng khí nén, thiết kế kiểu kẹp clamp/lắp nhanh, phù hợp cho các hệ thống cần tháo lắp nhanh, vệ sinh thuận tiện và tự động hóa đóng mở.
Sản phẩm có thân van bằng thép không gỉ/inox 304, không chứa kẽm và đồng, phù hợp cho các hệ thống yêu cầu vật liệu sạch, chống gỉ và hạn chế lẫn tạp chất kim loại không mong muốn.
Van có cấu trúc van bi nổi, dạng kênh đường kính giảm, hướng dòng chảy hai chiều, nhiệt độ làm việc tham khảo 150℃ và bộ truyền động khí nén giúp đóng mở nhanh.
Kết nối lắp nhanh/kiểu kẹp giúp giảm thời gian tháo lắp, phù hợp cho hệ thống nước, khí, dầu mỏ, thực phẩm, đồ uống, dược phẩm, hóa mỹ phẩm và các cụm thiết bị công nghiệp cần bảo trì thường xuyên.
Dải kích thước tham khảo DN15–DN100 với nhiều tùy chọn chuck/clamp như 50.5, 64, 76, 77.5, 91, 106 và 119 theo từng size.
Chính sách bán hàng
Cam kết chính hãng 100%
Miễn phí giao hàng từ 2000K
Chất lượng Cao
Bảo hành chính hãng.
- 📦 Hơn 10.000 sản phẩm sẵn hàng
- ⚡ Báo giá và xử lý đơn hàng nhanh trong vòng 15 phút
- 📄 Đầy đủ CO, CQ theo yêu cầu dự án
- 🚚 Giao hàng toàn quốc, hỗ trợ hỏa tốc trong ngày
- 🛡️ Bảo hành chính hãng theo tiêu chuẩn nhà sản xuất
Mô tả
Van bi khí nén lắp nhanh inox 304 Q681F-16P kiểu kẹp clamp không chứa kẽm đồng
Van bi khí nén lắp nhanh inox 304 Q681F-16P là dòng van bi điều khiển bằng khí nén, thiết kế kết nối lắp nhanh kiểu kẹp clamp, phù hợp cho các hệ thống cần tháo lắp nhanh, vệ sinh thuận tiện và vận hành tự động. Sản phẩm có thân van bằng thép không gỉ, cấu trúc van bi nổi, bộ truyền động khí nén và dùng được cho nước, khí đốt, dầu mỏ cùng nhiều môi chất công nghiệp phù hợp.
Kiểu kẹp clamp giúp tháo lắp nhanh, phù hợp hệ thống cần vệ sinh và bảo trì thường xuyên.
Phù hợp các hệ thống cần vật liệu sạch, chống gỉ và hạn chế lẫn tạp chất kim loại không mong muốn.
Đóng mở nhanh, dễ kết hợp van điện từ, công tắc hành trình, bộ lọc điều áp và PLC.
Nhiều tùy chọn chuck/clamp theo từng kích thước, phù hợp nhiều hệ thống đường ống.
Inox 304
Kẹp clamp
Lắp nhanh
Khí nén
DN15–DN100
Van bi khí nén lắp nhanh inox 304 Q681F-16P – kết nối clamp/kẹp, điều khiển khí nén, dùng cho nước, khí và dầu.Giới thiệu van bi khí nén lắp nhanh inox Q681F-16P
Van bi khí nén lắp nhanh inox 304 Q681F-16P là thiết bị van công nghiệp dùng để đóng mở dòng chảy trong đường ống bằng bộ truyền động khí nén. Dòng van này được thiết kế cho các hệ thống cần van nhỏ gọn, sạch, dễ tháo lắp và thuận tiện bảo trì. Kiểu kết nối lắp nhanh/kẹp clamp giúp giảm thời gian tháo lắp so với nhiều dạng kết nối mặt bích hoặc ren truyền thống.
Sản phẩm sử dụng thép không gỉ/inox 304, có ưu điểm chống gỉ tốt, bề mặt sạch, phù hợp cho môi trường nước, khí, dầu và các hệ thống cần vật liệu ổn định. Đặc điểm không chứa kẽm và đồng giúp sản phẩm phù hợp hơn với một số hệ thống yêu cầu kiểm soát vật liệu tiếp xúc với môi chất, hạn chế nguy cơ lẫn tạp chất kim loại không mong muốn.
Van có cấu trúc van bi nổi, dạng kênh đường kính giảm và hướng dòng chảy hai chiều. Khi cấp khí nén vào actuator, bi van xoay 90 độ để mở hoặc đóng dòng chảy. Cơ chế đóng mở nhanh giúp van phù hợp cho các ứng dụng on/off, hệ thống tự động hóa, dây chuyền sản xuất, cụm máy và đường ống cần thao tác thường xuyên.
Ưu điểm nổi bật của van bi khí nén lắp nhanh Q681F-16P
1. Kết nối clamp tháo lắp nhanh
Kiểu kẹp/lắp nhanh giúp thao tác tháo van, vệ sinh, kiểm tra và thay thế thuận tiện hơn, đặc biệt trong các hệ thống cần bảo trì định kỳ.
2. Thân inox 304 chống gỉ tốt
Vật liệu inox 304 giúp van bền đẹp, sạch, chống gỉ tốt và phù hợp nhiều môi trường nước, khí, dầu trong nhà máy.
3. Không chứa kẽm và đồng
Phù hợp các hệ thống cần kiểm soát vật liệu tiếp xúc với môi chất, hạn chế lẫn kim loại như kẽm, đồng trong quá trình vận hành.
4. Đóng mở nhanh bằng khí nén
Bộ truyền động khí nén giúp van vận hành nhanh, dễ tích hợp van điện từ, limit switch, bộ lọc điều áp và hệ thống PLC.
Thông số kỹ thuật van bi khí nén lắp nhanh inox Q681F-16P
| Tên sản phẩm | Van bi khí nén lắp nhanh inox 304 kiểu kẹp clamp |
| Model | Q681F-16P |
| Vật liệu thân van | Thép không gỉ / inox 304 |
| Đặc điểm vật liệu | Không chứa kẽm và đồng |
| Kiểu kết cấu | Van bi nổi |
| Hình thức | Quả bóng / bi cầu |
| Phương thức điều khiển | Khí nén |
| Bộ phận truyền động | Bộ truyền động khí nén |
| Kết nối | Lắp nhanh / kiểu kẹp clamp |
| Dạng kênh | Đường kính giảm |
| Nhiệt độ làm việc | Tham khảo 150℃ |
| Hướng lắp đặt | Lắp đặt theo bất kỳ hướng nào phù hợp hệ thống |
| Hướng dòng chảy | Hai chiều |
| Môi chất áp dụng | Nước, khí đốt, dầu mỏ và môi chất công nghiệp phù hợp |
| Kích thước tham khảo | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Tùy chọn clamp/chuck | Chuck 50.5, 64, 76, 77.5, 91, 106, 119 tùy kích thước |
Cấu tạo và nguyên lý hoạt động
Van bi khí nén lắp nhanh inox Q681F-16P gồm thân van inox 304, bi van, trục van, bộ phận làm kín, đầu nối clamp/kẹp và bộ truyền động khí nén. Khi cấp khí nén vào actuator, trục van xoay kéo theo bi van quay 90 độ để đóng hoặc mở dòng chảy.
Ở trạng thái mở, lỗ bi van trùng với hướng đường ống, môi chất đi qua van. Ở trạng thái đóng, bi van xoay vuông góc với đường ống để ngăn dòng. Cơ chế đóng mở kiểu on/off giúp van phù hợp cho các hệ thống cần đóng mở nhanh, tự động và có tần suất thao tác thường xuyên.
Phụ kiện thường dùng kèm:
- Van điện từ khí nén để điều khiển đóng mở từ xa.
- Công tắc hành trình để phản hồi trạng thái đóng/mở về tủ điều khiển.
- Bộ lọc điều áp để ổn định nguồn khí cấp cho actuator.
- Ống hơi, co nối nhanh, giảm thanh và phụ kiện khí nén.
- Tủ điều khiển hoặc PLC nếu cần vận hành theo quy trình tự động.
Ứng dụng của van bi khí nén lắp nhanh Q681F-16P
Van bi khí nén lắp nhanh inox 304 Q681F-16P được sử dụng trong các hệ thống cần van inox gọn, sạch, tháo lắp nhanh và điều khiển tự động. Với kiểu kết nối clamp, sản phẩm đặc biệt phù hợp cho các cụm đường ống cần bảo trì, vệ sinh hoặc tháo lắp định kỳ.
- Hệ thống nước sạch, nước xử lý, nước tuần hoàn trong nhà máy.
- Đường ống khí nén, khí công nghiệp và hệ thống cấp khí điều khiển.
- Đường ống dầu mỏ, dầu công nghiệp và chất lỏng phù hợp với inox.
- Dây chuyền thực phẩm, đồ uống, dược phẩm, hóa mỹ phẩm khi chọn đúng cấu hình phù hợp.
- Cụm máy tự động, thiết bị sản xuất, skid công nghệ và đường ống phụ trợ.
- Các vị trí cần tháo lắp nhanh để vệ sinh, kiểm tra hoặc thay thế linh kiện.
Với các hệ thống yêu cầu tiêu chuẩn vệ sinh hoặc yêu cầu kiểm soát vật liệu tiếp xúc môi chất, người dùng nên xác nhận thêm tiêu chuẩn clamp, vật liệu gioăng, độ bóng bề mặt và điều kiện làm việc thực tế.
Khi nào nên chọn van bi khí nén lắp nhanh kiểu kẹp?
Van bi khí nén lắp nhanh kiểu kẹp thường được ưu tiên trong các hệ thống cần tháo lắp nhanh, vệ sinh thường xuyên hoặc bố trí đường ống gọn. So với kết nối mặt bích, kiểu clamp giúp quá trình tháo lắp nhẹ hơn, tiết kiệm thời gian hơn và thuận tiện hơn cho bảo trì định kỳ.
| Kết nối ren | Phù hợp đường ống nhỏ, chi phí hợp lý, nhưng tháo lắp vệ sinh có thể mất thời gian hơn. |
| Kết nối mặt bích | Phù hợp đường ống công nghiệp lớn, lắp chắc chắn nhưng thường cần nhiều bulong và thời gian tháo lắp lâu hơn. |
| Kết nối clamp/lắp nhanh | Phù hợp hệ thống cần vệ sinh, kiểm tra, tháo lắp nhanh hoặc thay thế linh kiện thường xuyên. |
Cách chọn van bi khí nén lắp nhanh Q681F-16P phù hợp
Để chọn đúng van bi khí nén lắp nhanh inox Q681F-16P, người dùng cần xác định rõ kích thước đường ống, tiêu chuẩn clamp/chuck, môi chất, áp suất, nhiệt độ và yêu cầu điều khiển. Với van kiểu kẹp, chọn sai kích thước chuck có thể khiến van không lắp vừa với đường ống hiện có.
Thông tin nên cung cấp khi đặt hàng:
- Kích thước đường ống: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 hoặc DN100.
- Kích thước chuck/clamp: 50.5, 64, 76, 77.5, 91, 106, 119 hoặc theo mẫu thực tế.
- Môi chất: nước, khí, dầu mỏ, dầu công nghiệp hoặc môi chất khác.
- Áp suất và nhiệt độ làm việc thực tế.
- Yêu cầu không chứa kẽm đồng hoặc yêu cầu vật liệu đặc biệt khác.
- Kiểu bộ truyền động khí nén: tác động đơn hoặc tác động kép.
- Nhu cầu phụ kiện: van điện từ, limit switch, bộ lọc điều áp, tủ điều khiển.
Mua van bi khí nén lắp nhanh inox Q681F-16P tại Vantot.vn
Vantot.vn cung cấp các dòng van công nghiệp, van điều khiển khí nén, van điều khiển điện, van inox, van bi clamp, van bi lắp nhanh và phụ kiện tự động hóa cho nhiều hệ thống sản xuất. Với dòng van bi khí nén lắp nhanh inox Q681F-16P, đội ngũ kỹ thuật có thể hỗ trợ lựa chọn kích thước, chuẩn clamp/chuck, actuator, van điện từ, limit switch và bộ lọc điều áp phù hợp với từng điều kiện vận hành.
Hỗ trợ chọn DN15-DN100 và kích thước chuck phù hợp với đường ống thực tế.
Cung cấp báo giá theo model, size, chuẩn kẹp, actuator và phụ kiện đi kèm.
Tư vấn sơ đồ điều khiển khí nén, van điện từ, limit switch, bộ lọc điều áp và tủ điều khiển.
Cần báo giá van bi khí nén lắp nhanh Q681F-16P?
Liên hệ Vantot.vn để được tư vấn lựa chọn van bi khí nén lắp nhanh inox theo đúng kích thước, chuẩn clamp, môi chất, áp suất, nhiệt độ và yêu cầu điều khiển của hệ thống.
Câu hỏi thường gặp về van bi khí nén lắp nhanh inox Q681F-16P
Van bi khí nén lắp nhanh Q681F-16P dùng cho môi chất nào?
Van dùng cho nước, khí đốt, dầu mỏ và các môi chất công nghiệp phù hợp với vật liệu inox 304 và điều kiện làm việc thực tế.
Van có những kích thước nào?
Dải kích thước tham khảo gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 và DN100, với nhiều tùy chọn chuck/clamp theo từng size.
Kết nối clamp/lắp nhanh có ưu điểm gì?
Kết nối clamp giúp tháo lắp nhanh, dễ vệ sinh, dễ bảo trì và phù hợp các hệ thống cần kiểm tra hoặc làm sạch đường ống thường xuyên.
Van không chứa kẽm và đồng phù hợp hệ thống nào?
Đặc điểm này phù hợp các hệ thống cần kiểm soát vật liệu tiếp xúc với môi chất, hạn chế lẫn kẽm, đồng hoặc tạp chất kim loại không mong muốn.
Có thể lắp thêm van điện từ và công tắc hành trình không?
Có. Van có thể lắp thêm van điện từ, công tắc hành trình, bộ lọc điều áp, tủ điều khiển hoặc PLC để vận hành tự động và phản hồi trạng thái.
“`
Thông số kỹ thuật
Thông tin nhanh
| Sản phẩm | Van bi khí nén lắp nhanh inox 304 |
| Model | Q681F-16P |
| Vật liệu | Thép không gỉ / inox 304 |
| Kết cấu | Van bi nổi |
| Điều khiển | Khí nén |
| Kết nối | Lắp nhanh / kiểu kẹp clamp |
| Kích thước | DN15 – DN100 |
| Nhiệt độ | Tham khảo 150℃ |
| Môi chất | Nước, khí đốt, dầu mỏ và môi chất phù hợp |
