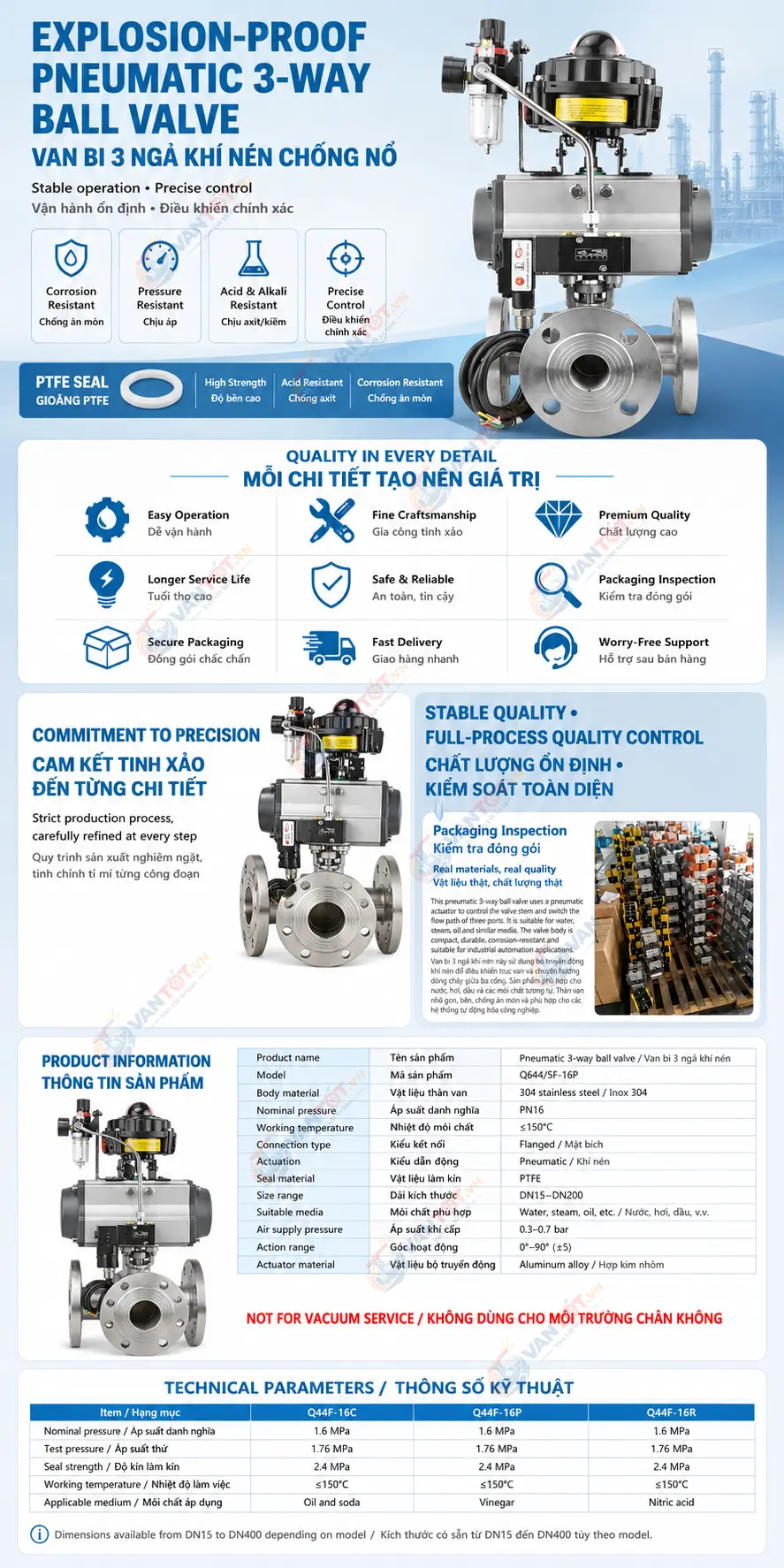

Van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F kiểu L/T

Van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F là dòng van ba chiều điều khiển bằng khí nén, sử dụng cho các hệ thống cần chuyển hướng, chia dòng hoặc gom dòng môi chất trong đường ống công nghiệp. Sản phẩm có thân van bằng thép không gỉ/inox, kết nối mặt bích chắc chắn, cấu trúc van bi ba ngã, tùy chọn kiểu dòng chảy L/T và bộ truyền động khí nén chống cháy nổ, phù hợp cho nước, khí, dầu và nhiều hệ thống tự động hóa yêu cầu an toàn cao.

Giới thiệu van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F

Van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F là thiết bị van công nghiệp được thiết kế để điều khiển hướng dòng chảy trong hệ thống đường ống bằng bộ truyền động khí nén. Khác với van bi 2 ngã chỉ có chức năng đóng hoặc mở một tuyến ống, van bi 3 ngã có ba cửa kết nối, cho phép điều hướng môi chất theo nhiều phương án khác nhau như chuyển dòng sang nhánh khác, chia dòng từ một đường sang hai đường hoặc gom dòng từ hai nhánh về một đường chính.

Dòng Q644/5F sử dụng thân van bằng thép không gỉ/inox, kết nối mặt bích và bộ truyền động khí nén có tùy chọn chống cháy nổ. Cấu hình này phù hợp với các hệ thống công nghiệp cần độ bền cơ học cao, lắp đặt chắc chắn, vận hành tự động và yêu cầu an toàn cao hơn so với bộ truyền động thông thường.

Sản phẩm có tùy chọn kiểu dòng chảy kiểu L hoặc kiểu T. Kiểu L thường dùng để chuyển hướng dòng chảy giữa hai nhánh, trong khi kiểu T phù hợp hơn với các ứng dụng chia dòng, gom dòng hoặc phối trộn tùy theo sơ đồ công nghệ. Vì vậy, khi chọn van bi 3 ngã khí nén chống cháy nổ, người dùng cần xác định rõ mục đích vận hành, hướng dòng, môi chất và điều kiện khu vực lắp đặt.

Ưu điểm nổi bật của van bi khí nén 3 ngã chống cháy nổ Q644/5F

Cấu tạo và nguyên lý hoạt động

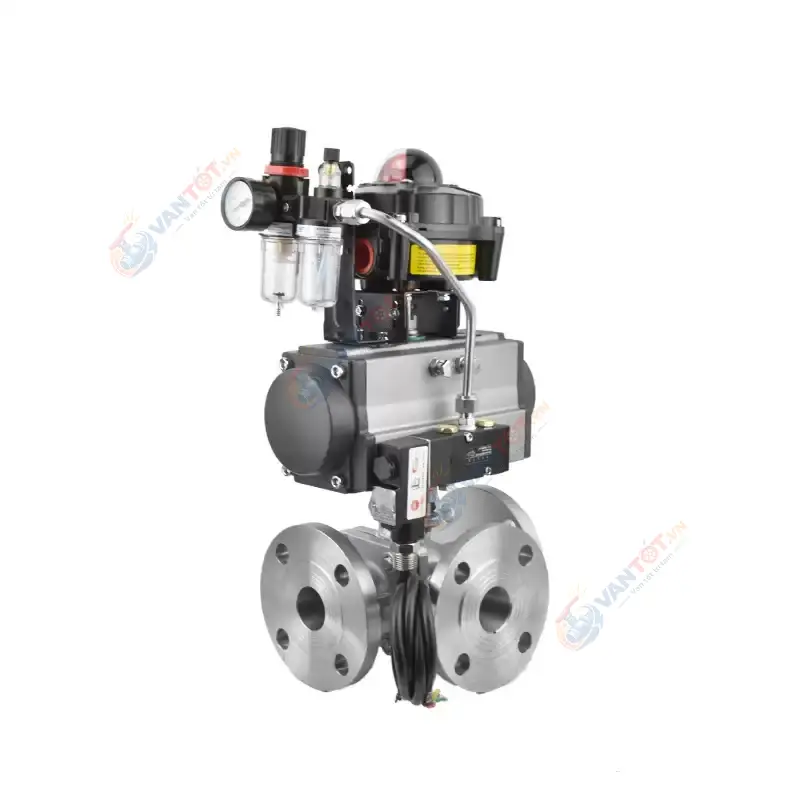

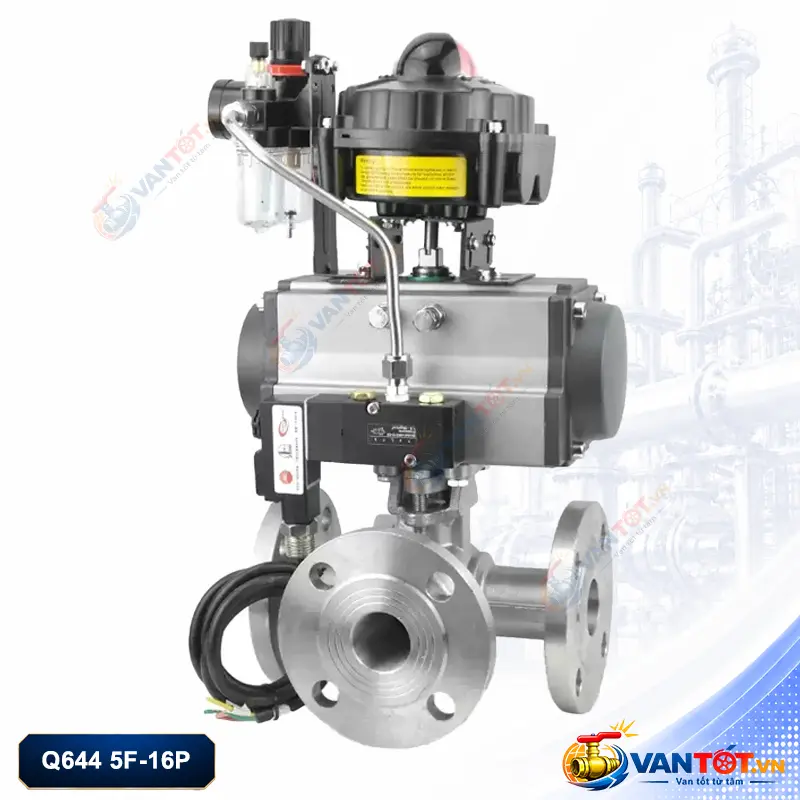

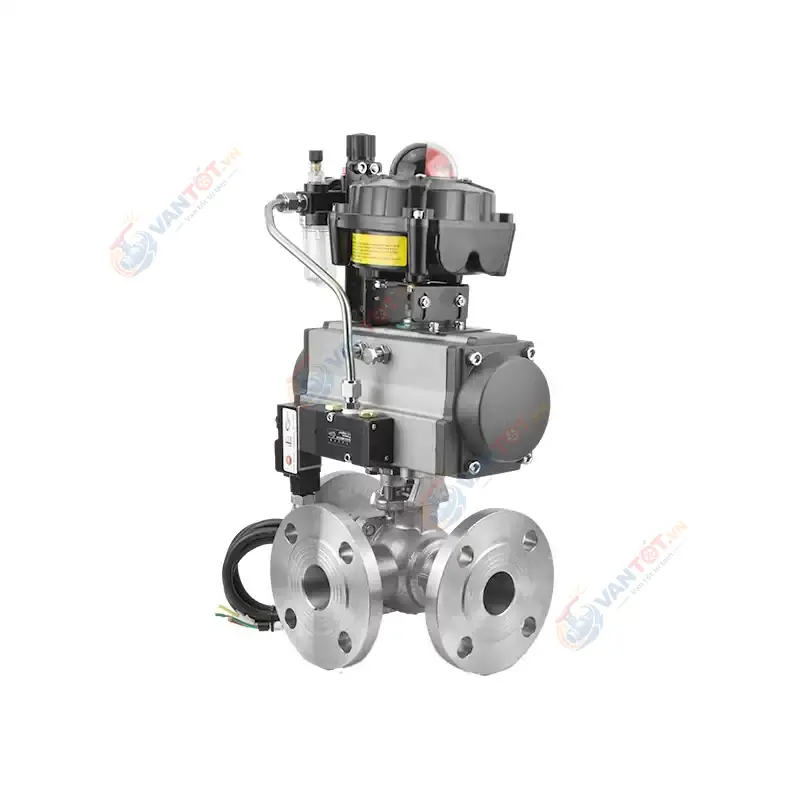

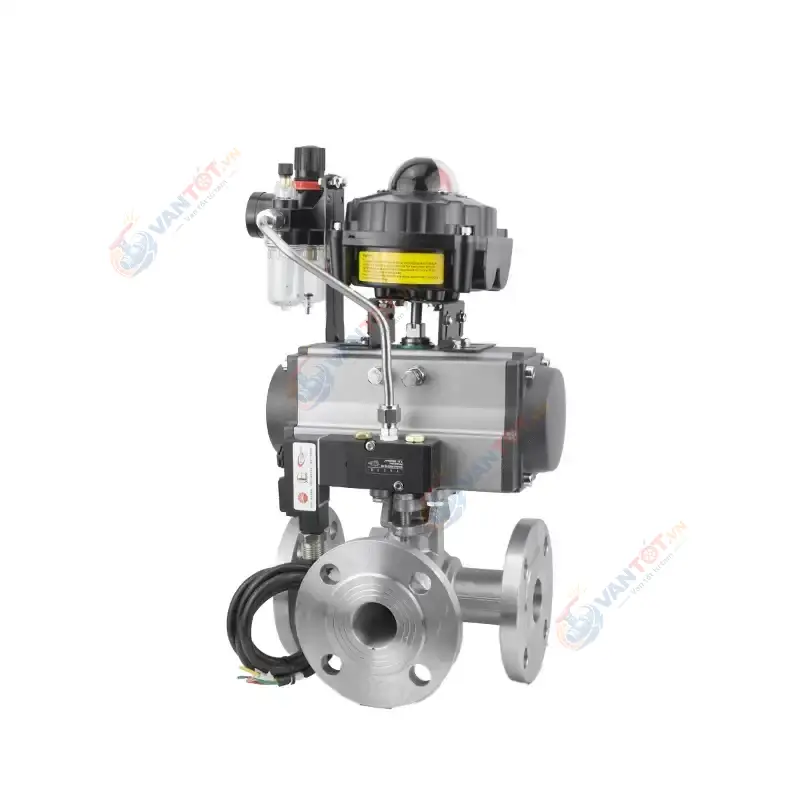

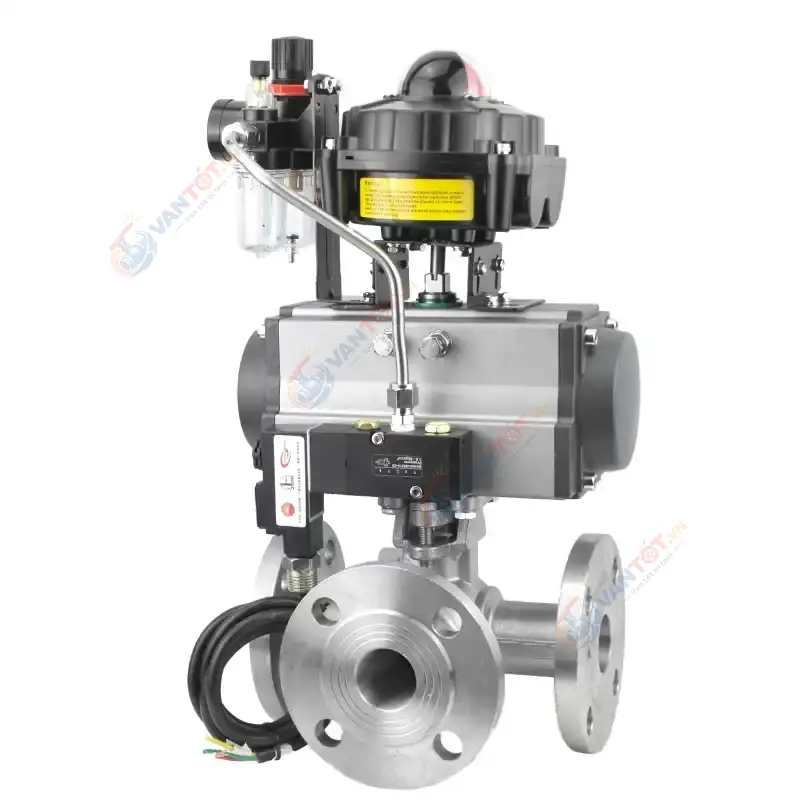

Van gồm hai phần chính: thân van bi 3 ngã inox mặt bích và bộ truyền động khí nén chống cháy nổ. Bên trong thân van là viên bi được khoét lỗ theo dạng L hoặc T. Khi bộ truyền động nhận khí nén, trục van xoay làm viên bi thay đổi vị trí, từ đó quyết định hướng dòng chảy đi qua các cửa van.

Với kiểu L, dòng chảy thường được chuyển từ cửa chung sang một trong hai nhánh còn lại. Với kiểu T, van có thể tạo nhiều trạng thái dòng chảy hơn, phù hợp các hệ thống cần chia dòng, gom dòng hoặc đảo hướng theo quy trình sản xuất. Tùy theo yêu cầu, van có thể kết hợp thêm van điện từ chống cháy nổ, công tắc hành trình, bộ lọc điều áp, bộ hiển thị vị trí hoặc tủ điều khiển trung tâm.

Ứng dụng của van bi ba chiều khí nén mặt bích chống cháy nổ

Van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F được sử dụng trong nhiều hệ thống tự động hóa đường ống. Sản phẩm phù hợp cho các tuyến ống cần chuyển hướng môi chất nhanh, vận hành lặp lại nhiều lần và cần nâng cao mức độ an toàn tại khu vực lắp đặt.

• Hệ thống nước sạch, nước tuần hoàn, nước làm mát.
• Đường ống khí, khí nén, dầu và môi chất công nghiệp thông dụng.
• Dây chuyền sản xuất cần chuyển hướng hoặc phân phối dòng chảy tự động.
• Hệ thống hóa chất nhẹ, khu vực có yêu cầu thiết bị điều khiển an toàn hơn.
• Cụm skid, trạm bơm, hệ thống phụ trợ và đường ống công nghệ.
• Các vị trí cần dùng van mặt bích khí nén để điều khiển từ xa hoặc tự động hóa.

Hướng dẫn chọn van bi khí nén 3 ngã inox chống cháy nổ Q644/5F

Để chọn đúng van bi 3 ngã khí nén mặt bích chống cháy nổ, không nên chỉ dựa vào kích thước DN. Người dùng cần kiểm tra đồng thời kiểu dòng chảy, tiêu chuẩn mặt bích, áp suất, nhiệt độ, môi chất, yêu cầu chống cháy nổ và cách điều khiển. Đây là nhóm van có nhiều cấu hình, nếu chọn sai kiểu L/T hoặc sai hướng bi có thể làm hệ thống hoạt động không đúng mục đích.

1. Xác định kiểu dòng chảy: chọn kiểu L khi cần chuyển hướng, chọn kiểu T khi cần chia/gom dòng hoặc phối trộn.
2. Chọn đúng kích thước DN: dải DN15–DN200 tham khảo, cần khớp với kích thước đường ống thực tế.
3. Kiểm tra tiêu chuẩn mặt bích: xác nhận PN, khoảng cách lỗ bulong và tiêu chuẩn mặt bích trước khi lắp đặt.
4. Kiểm tra môi chất: nước, khí, dầu hoặc môi chất công nghiệp; với hóa chất đặc biệt cần xác nhận lại vật liệu thân van và gioăng.
5. Xác nhận yêu cầu chống cháy nổ: cần kiểm tra khu vực lắp đặt, phụ kiện đi kèm và tiêu chuẩn an toàn của hệ thống.
6. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, positioner hoặc tủ điều khiển nếu cần tự động hóa.

Câu hỏi thường gặp

Tóm tắt sản phẩm

Liên hệ tư vấn van bi khí nén 3 ngã inox mặt bích chống cháy nổ

Vantot.vn hỗ trợ tư vấn lựa chọn van bi khí nén 3 ngã inox mặt bích chống cháy nổ Q644/5F theo đúng kích thước, kiểu dòng chảy, môi chất và yêu cầu điều khiển của từng hệ thống. Để chọn đúng cấu hình, quý khách nên gửi sơ đồ đường ống hoặc mô tả hướng dòng cần điều khiển trước khi đặt hàng.
