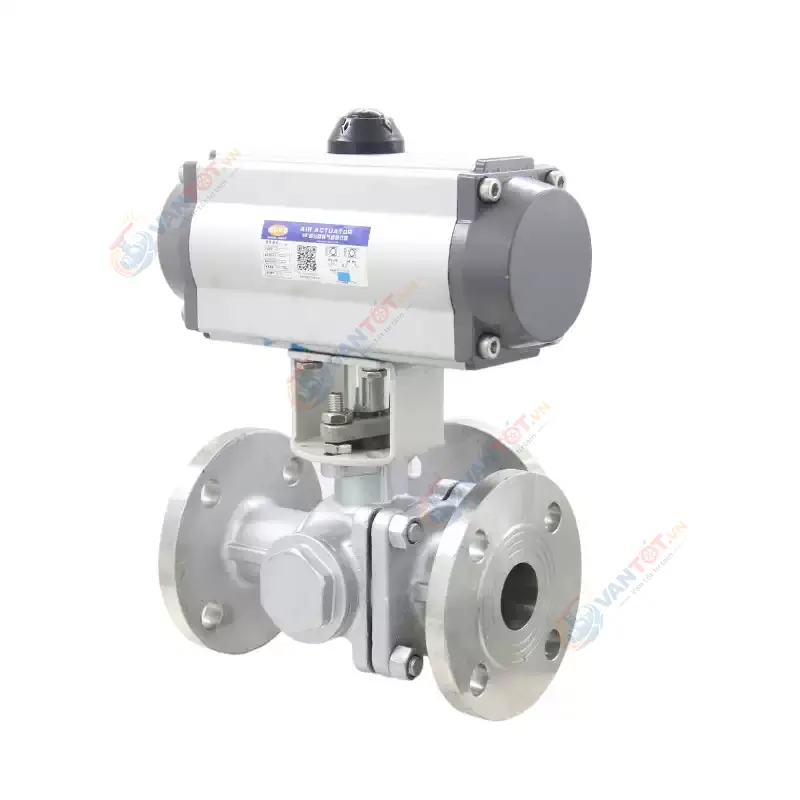

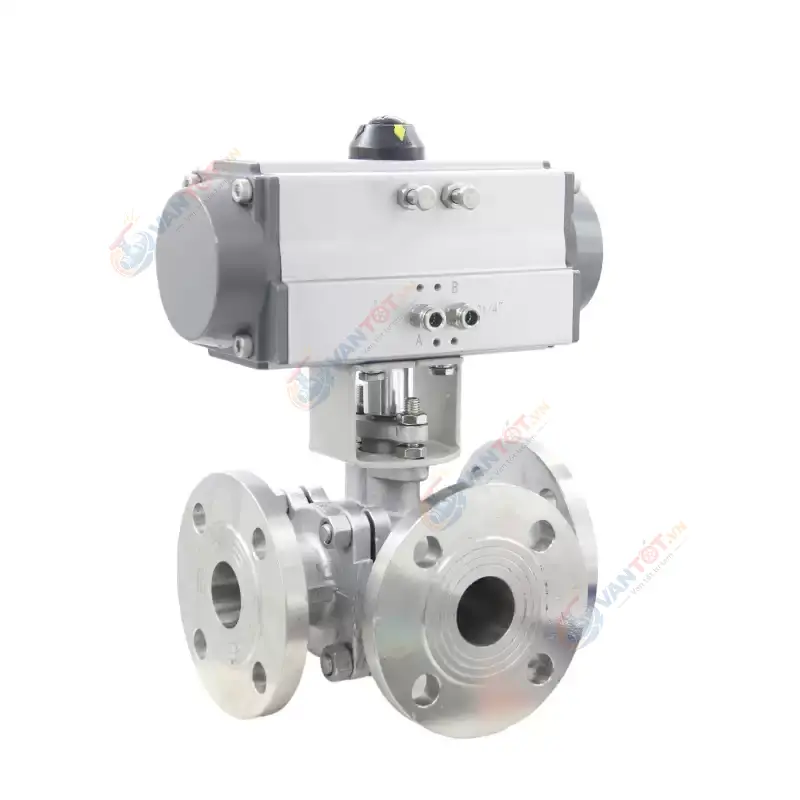

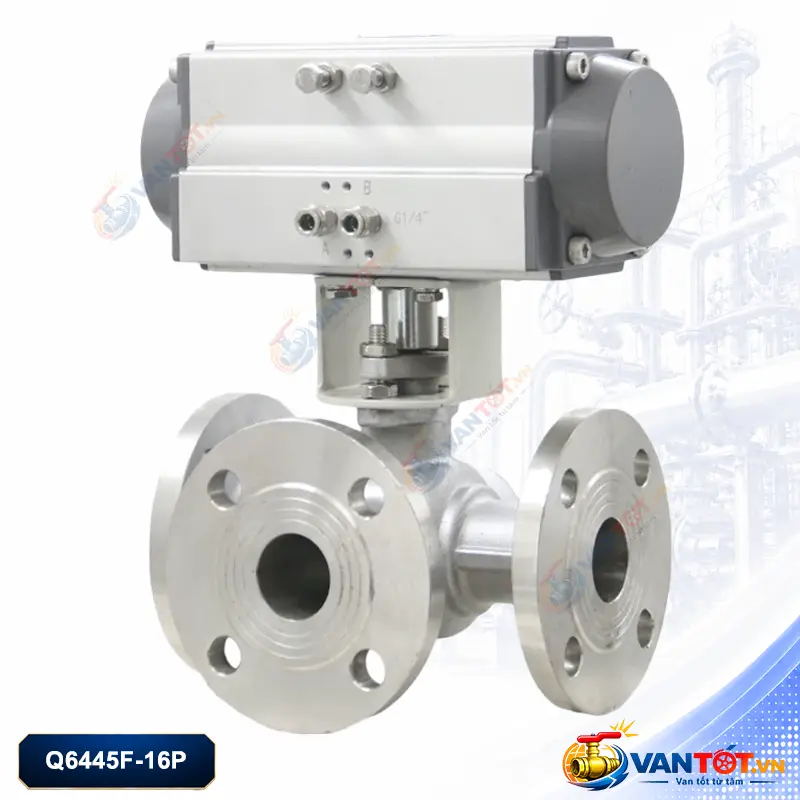

Van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P chịu nhiệt kiểu L/T

Van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P là dòng van ba chiều điều khiển bằng khí nén, sử dụng cho các hệ thống cần chuyển hướng, chia dòng hoặc gom dòng môi chất trong đường ống công nghiệp. Sản phẩm có thân van bằng inox 304, kết nối mặt bích chắc chắn, cấu trúc van bi nổi và tùy chọn kiểu dòng chảy L/T, phù hợp cho hơi nước, nước nóng, khí, dầu và các hệ thống truyền nhiệt cần vận hành tự động.

Giới thiệu van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P

Van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P là thiết bị van công nghiệp được thiết kế để điều khiển hướng dòng chảy trong hệ thống đường ống bằng bộ truyền động khí nén. Khác với van bi 2 ngã chỉ có chức năng đóng hoặc mở một tuyến ống, van bi 3 ngã có ba cửa kết nối, cho phép điều hướng môi chất theo nhiều phương án khác nhau như chuyển dòng sang nhánh khác, chia dòng từ một đường sang hai đường hoặc gom dòng từ hai nhánh về một đường chính.

Dòng Q644/5F-16P sử dụng thân van inox 304, kết nối mặt bích và cấu trúc van bi nổi. Cấu hình này phù hợp với các hệ thống yêu cầu độ bền cơ học, khả năng chống gỉ tốt và lắp đặt chắc chắn trên đường ống công nghiệp. Với bộ truyền động khí nén, van có thể đóng mở nhanh hơn thao tác thủ công, đồng thời dễ tích hợp với van điện từ, công tắc hành trình hoặc tủ điều khiển trung tâm.

Sản phẩm có tùy chọn kiểu dòng chảy kiểu L hoặc kiểu T. Kiểu L thường dùng để chuyển hướng dòng chảy giữa hai nhánh, trong khi kiểu T phù hợp hơn với các ứng dụng chia dòng, gom dòng hoặc phối trộn tùy theo sơ đồ công nghệ. Vì vậy, khi chọn van bi 3 ngã khí nén mặt bích, người dùng cần xác định rõ mục đích vận hành, hướng dòng, kích thước DN, tiêu chuẩn mặt bích và điều kiện môi chất trước khi đặt hàng.

Ưu điểm nổi bật của van bi khí nén 3 ngã Q644/5F-16P

Cấu tạo và nguyên lý hoạt động

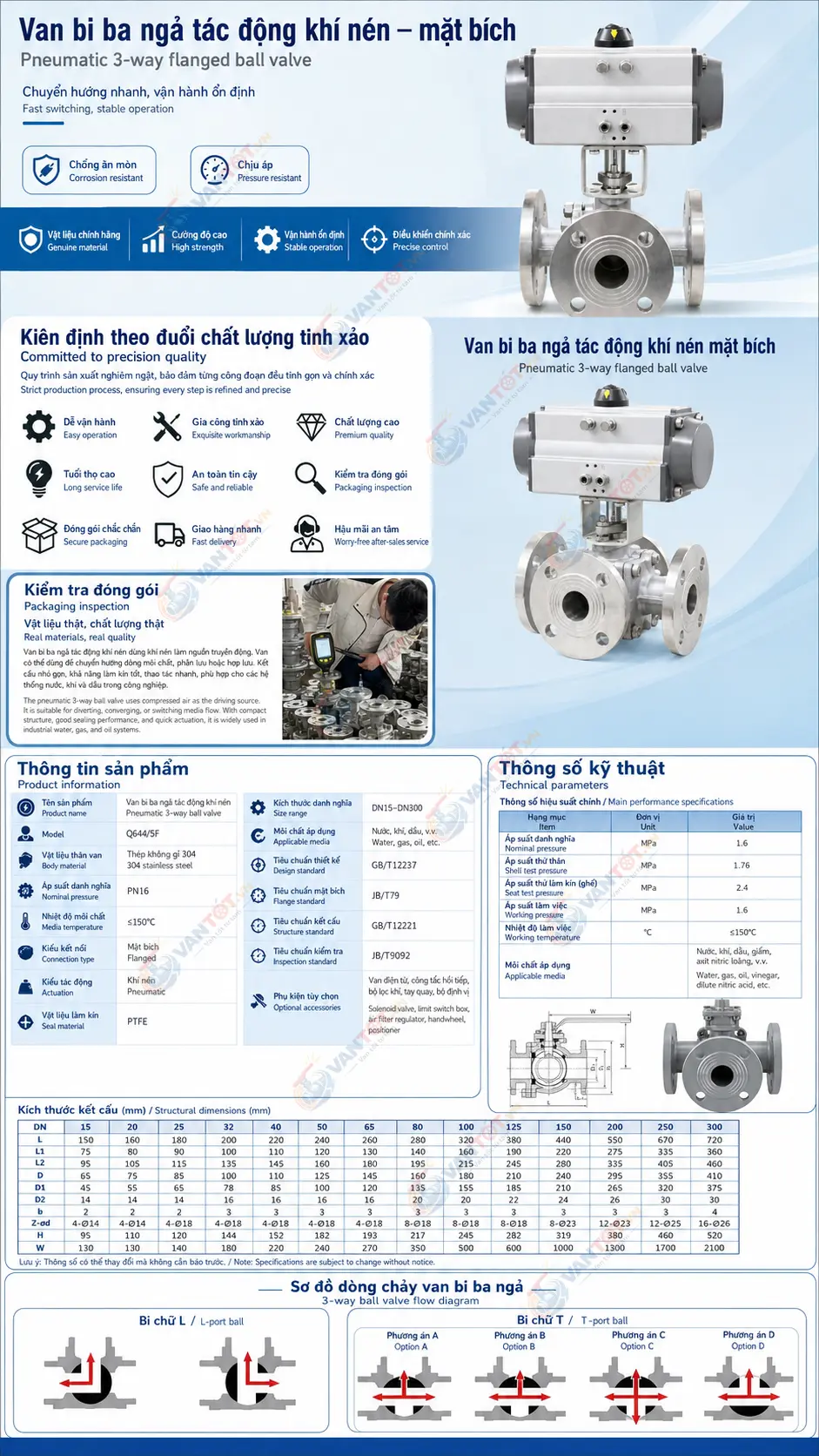

Van gồm hai phần chính: thân van bi 3 ngã inox 304 mặt bích và bộ truyền động khí nén. Bên trong thân van là viên bi được khoét lỗ theo dạng L hoặc T. Khi bộ truyền động nhận khí nén, trục van xoay làm viên bi thay đổi vị trí, từ đó quyết định hướng dòng chảy đi qua các cửa van.

Với kiểu L, dòng chảy thường được chuyển từ cửa chung sang một trong hai nhánh còn lại. Với kiểu T, van có thể tạo nhiều trạng thái dòng chảy hơn, phù hợp các hệ thống cần chia dòng, gom dòng hoặc đảo hướng theo quy trình sản xuất. Tùy theo yêu cầu, van có thể kết hợp thêm van điện từ khí nén, bộ lọc điều áp, công tắc hành trình, bộ hiển thị vị trí hoặc tủ điều khiển trung tâm.

Ứng dụng của van bi ba chiều khí nén inox 304 mặt bích

Van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P được sử dụng trong nhiều hệ thống tự động hóa đường ống. Sản phẩm phù hợp cho các tuyến ống cần chuyển hướng môi chất nhanh, vận hành lặp lại nhiều lần và yêu cầu kết nối mặt bích chắc chắn.

• Hệ thống hơi nước, nước nóng và đường ống nhiệt độ cao.
• Hệ thống dầu truyền nhiệt, dầu công nghiệp và môi chất gia nhiệt.
• Hệ thống nước sạch, nước tuần hoàn, nước làm mát.
• Đường ống khí, khí nén và môi chất công nghiệp thông dụng.
• Dây chuyền sản xuất cần chuyển hướng hoặc phân phối dòng chảy tự động.
• Trạm bơm, cụm skid, hệ thống phụ trợ và đường ống công nghệ.

Hướng dẫn chọn van bi khí nén 3 ngã inox 304 Q644/5F-16P

Để chọn đúng van bi 3 ngã khí nén mặt bích dùng cho hơi nước hoặc nhiệt độ cao, không nên chỉ dựa vào kích thước DN. Người dùng cần kiểm tra đồng thời kiểu dòng chảy, tiêu chuẩn mặt bích, áp suất, nhiệt độ, môi chất và cách điều khiển. Đây là nhóm van có nhiều cấu hình, nếu chọn sai kiểu L/T hoặc sai hướng bi có thể làm hệ thống hoạt động không đúng mục đích.

1. Xác định kiểu dòng chảy: chọn kiểu L khi cần chuyển hướng, chọn kiểu T khi cần chia/gom dòng hoặc phối trộn.
2. Chọn đúng kích thước DN: dải DN15–DN200, cần khớp với kích thước đường ống thực tế.
3. Kiểm tra tiêu chuẩn mặt bích: xác nhận PN, khoảng cách lỗ bulong và tiêu chuẩn mặt bích trước khi lắp đặt.
4. Kiểm tra môi chất: hơi nước, nước nóng, dầu truyền nhiệt, khí hoặc dầu; với nhiệt độ cao cần xác nhận vật liệu gioăng và điều kiện làm việc.
5. Chọn bộ truyền động: tác động đơn hoặc tác động kép tùy yêu cầu vận hành và trạng thái an toàn khi mất khí.
6. Chọn phụ kiện điều khiển: van điện từ, công tắc hành trình, bộ lọc điều áp, positioner hoặc tủ điều khiển nếu cần tự động hóa.

Câu hỏi thường gặp

Tóm tắt sản phẩm

Liên hệ tư vấn van bi khí nén 3 ngã inox 304 mặt bích

Vantot.vn hỗ trợ tư vấn lựa chọn van bi khí nén 3 ngã inox 304 mặt bích Q644/5F-16P theo đúng kích thước, kiểu dòng chảy, môi chất và yêu cầu điều khiển của từng hệ thống. Để chọn đúng cấu hình, quý khách nên gửi sơ đồ đường ống hoặc mô tả hướng dòng cần điều khiển trước khi đặt hàng.
