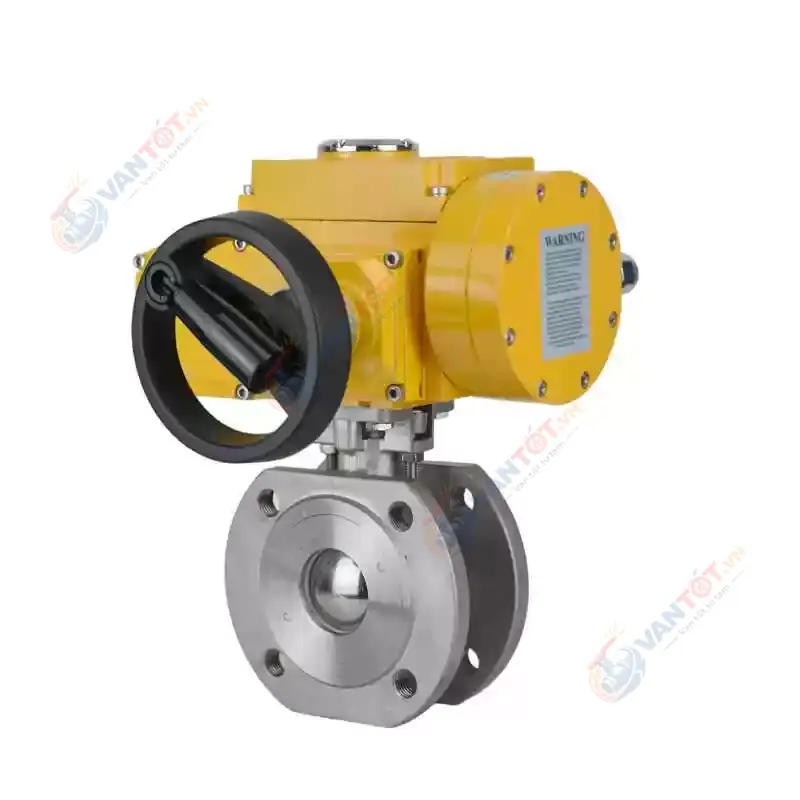

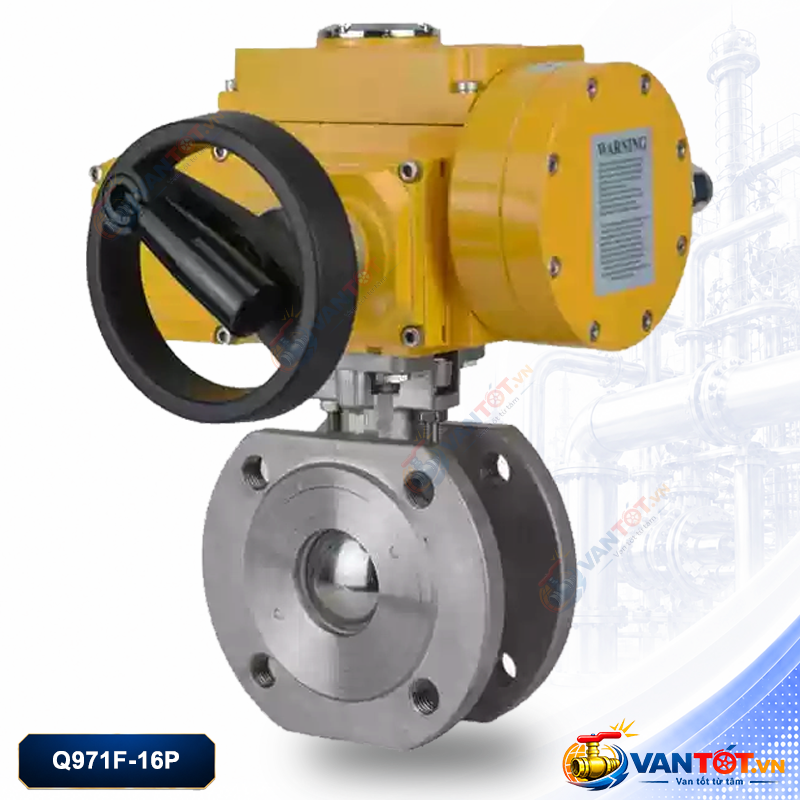

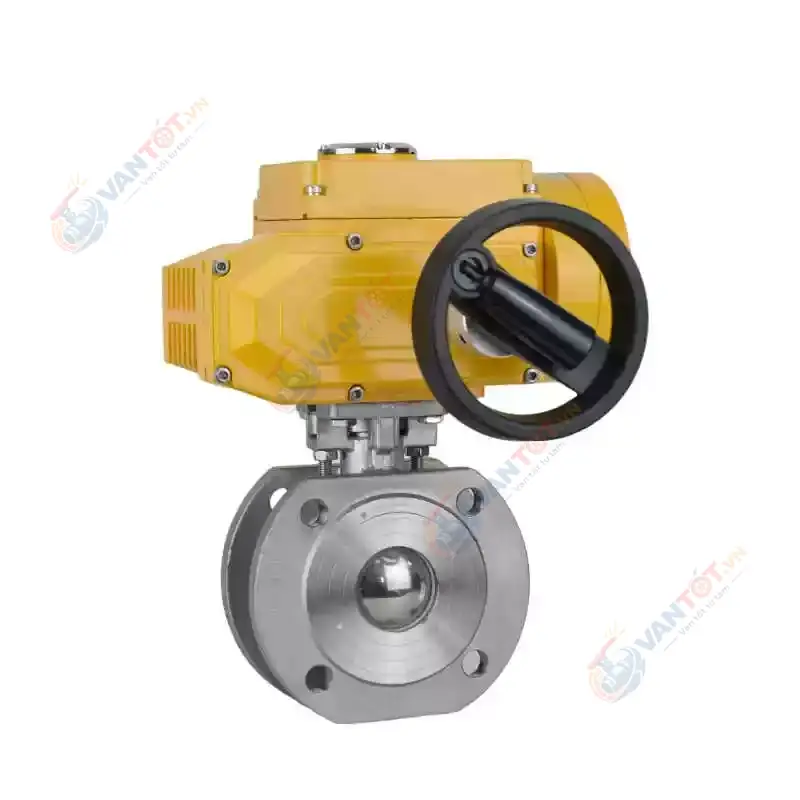

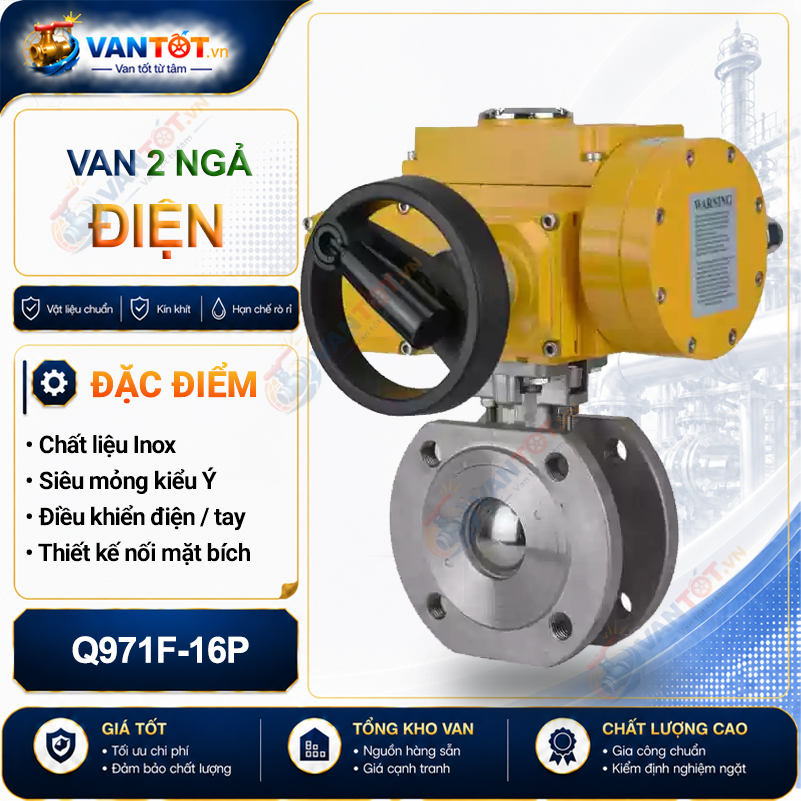

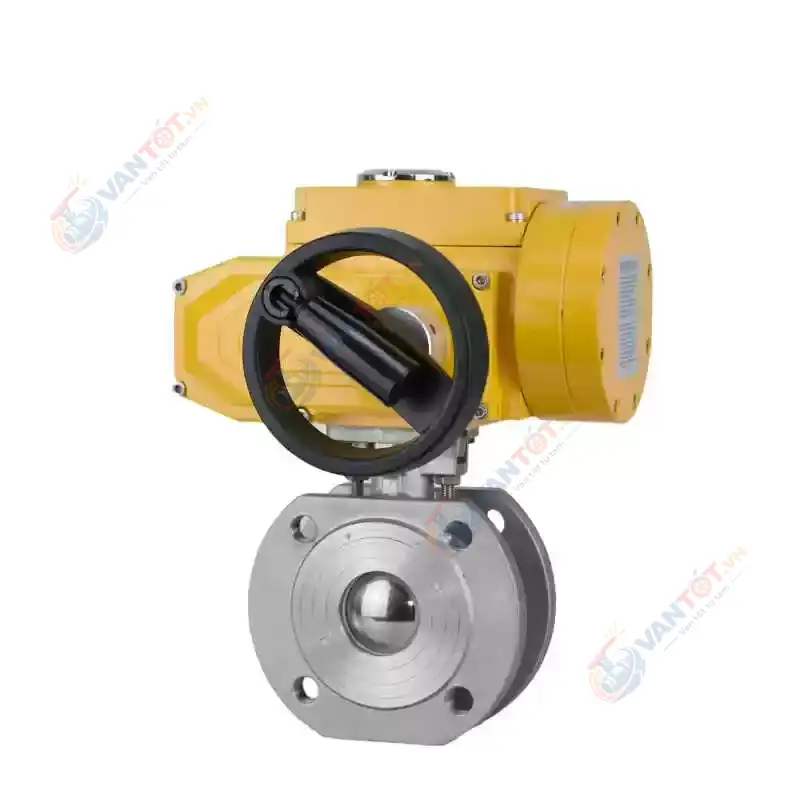

Van bi điện Q971F-16P siêu mỏng wafer inox 304 PN16

Van bi điện Q971F là dòng van bi siêu mỏng sử dụng bộ truyền động điện để đóng mở tự động dòng chảy trong hệ thống đường ống. Model đầy đủ Q971F-16P có thân inox 304, kết nối kiểu wafer/kẹp mặt bích, áp suất PN16, ghế làm kín PTFE và dải kích thước DN15-DN300, phù hợp cho nước, khí, dầu và các môi chất công nghiệp tương thích.

Giới thiệu van bi điện Q971F

Van bi điện Q971F là thiết bị đóng ngắt dòng chảy bằng điện, có cấu tạo thân van bi dạng siêu mỏng. Khi nhận tín hiệu điều khiển, bộ truyền động điện làm quay trục van và bi van 90 độ để mở hoặc đóng dòng chảy. Thiết kế này giúp van vận hành nhanh, dễ kết nối với tủ điện hoặc hệ thống điều khiển tự động.

Điểm nổi bật của dòng Q971F-16P là thân van ngắn, lắp kiểu wafer kẹp giữa hai mặt bích, giúp tiết kiệm không gian lắp đặt hơn so với van bi mặt bích thông thường. Van phù hợp cho các tuyến ống cần thiết bị gọn, trọng lượng nhẹ hơn, nhưng vẫn yêu cầu đóng mở bằng điện và độ kín ổn định.

Ưu điểm của van bi điện Q971F-16P

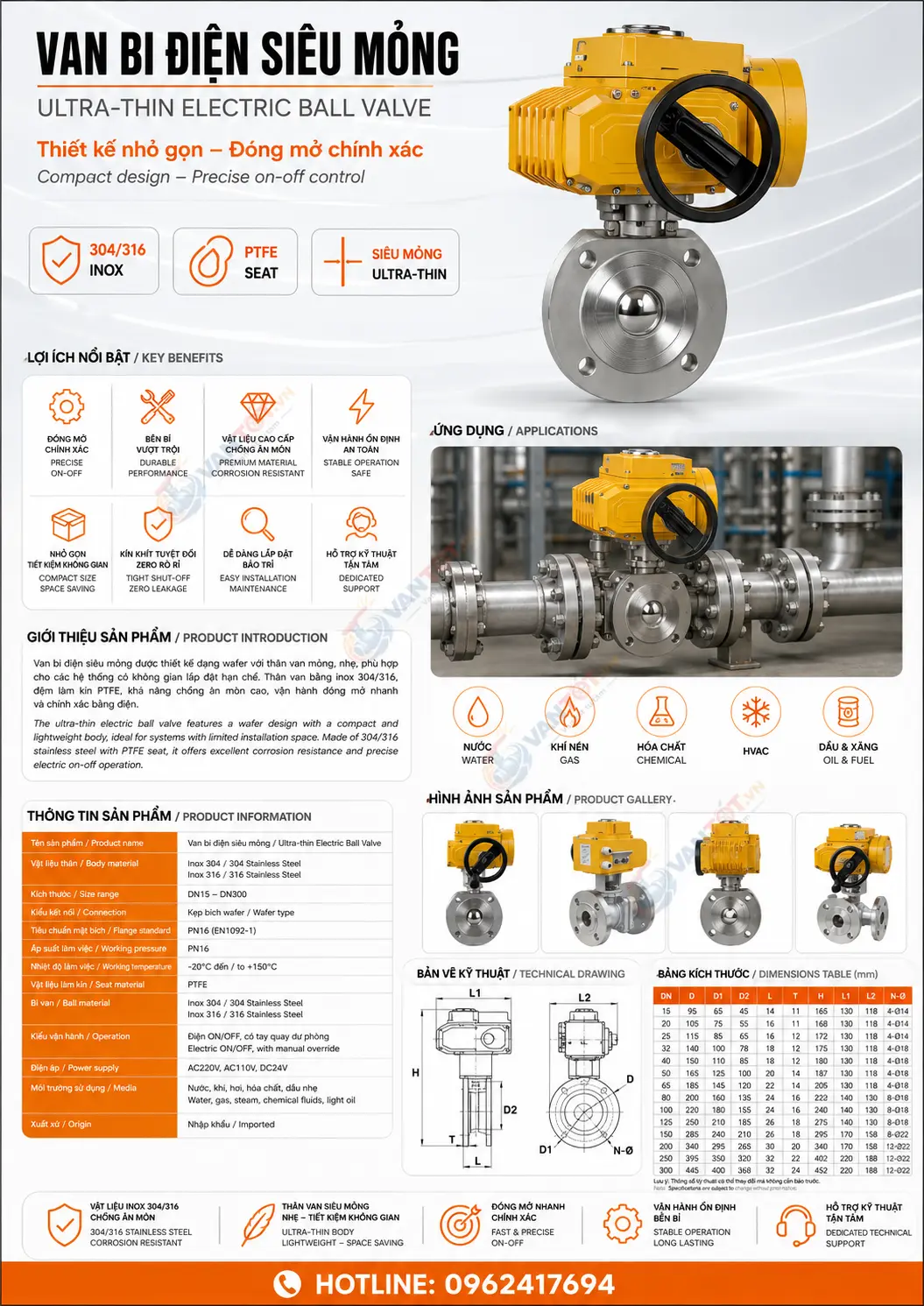

Thông số kỹ thuật van bi điện Q971F-16P

Ứng dụng của van bi điện Q971F

Van bi điện Q971F phù hợp cho các hệ thống cần đóng mở tự động nhưng có không gian lắp đặt hạn chế. Nhờ thiết kế siêu mỏng và kiểu kết nối wafer, van thường được dùng trong các tuyến ống cần tiết kiệm chiều dài lắp đặt.

• Hệ thống cấp nước, xử lý nước và nước tuần hoàn.
• Đường ống khí, dầu nhẹ và môi chất công nghiệp sạch.
• Cụm thiết bị, skid công nghệ, trạm bơm và hệ thống phụ trợ.
• Dây chuyền tự động hóa cần van đóng mở bằng điện.
• Các vị trí cần thay thế van bi mặt bích dài bằng giải pháp gọn hơn.

Cách chọn van bi điện Q971F

1. Xác định đúng model: từ khóa chính rút gọn là van bi điện Q971F; model đầy đủ là Q971F-16P.
2. Chọn kích thước DN: đối chiếu đường kính danh nghĩa của đường ống, dải tham khảo DN15-DN300.
3. Kiểm tra mặt bích: xác nhận tiêu chuẩn mặt bích, số lỗ, khoảng cách tâm lỗ và chiều dài lắp đặt của van.
4. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16.
5. Kiểm tra môi chất: xác định môi chất là nước, khí, dầu hay hóa chất nhẹ để kiểm tra tương thích với inox 304 và PTFE.
6. Chọn bộ truyền động điện: xác nhận điện áp, kiểu ON/OFF hoặc tuyến tính, thời gian đóng mở và tín hiệu phản hồi nếu cần kết nối PLC.

Lưu ý lắp đặt van bi điện Q971F kiểu wafer

Khi lắp đặt van bi điện Q971F, cần đặt thân van đúng tâm giữa hai mặt bích, chọn gioăng phù hợp với môi chất và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc tạo lực kéo, lực nén trực tiếp lên thân van.

Bộ truyền động điện cần đấu nối đúng điện áp và đúng sơ đồ dây. Trước khi vận hành chính thức, nên kiểm tra hành trình đóng/mở, chiều quay, tín hiệu phản hồi và trạng thái đóng kín của van. Với môi trường ngoài trời hoặc khu vực ẩm ướt, cần chú ý cấp bảo vệ của bộ điện và biện pháp chống nước cho hộp đấu dây.

Câu hỏi thường gặp về van bi điện Q971F

Cần tư vấn van bi điện Q971F-16P siêu mỏng?

Vantot.vn hỗ trợ chọn đúng kích thước DN, tiêu chuẩn mặt bích, vật liệu, điện áp bộ truyền động và cấu hình điều khiển theo yêu cầu hệ thống.
