Van bi điện Q941F46-16C lót F46 mặt bích WCB PN16

Van bi điện Q941F46-16C là dòng van bi mặt bích điều khiển điện, thân WCB, bên trong lót F46 chống ăn mòn, dùng để đóng mở tự động dòng chảy trong hệ thống axit, kiềm, hóa chất và môi chất ăn mòn. Sản phẩm có áp suất danh nghĩa PN16, dải kích thước DN15-DN200, điện áp làm việc AC220V và góc đóng mở 0-90°.

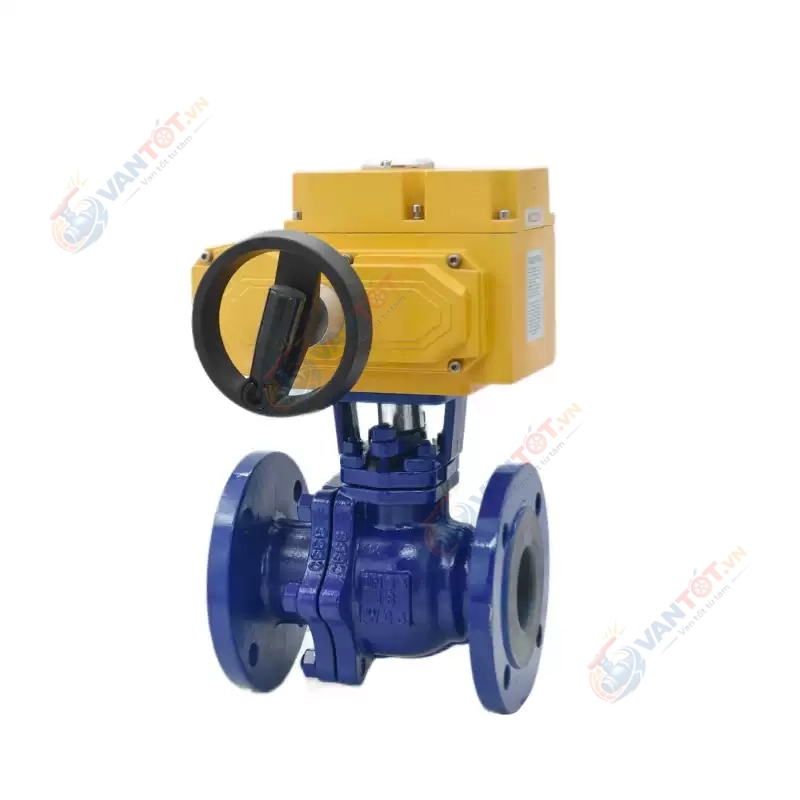

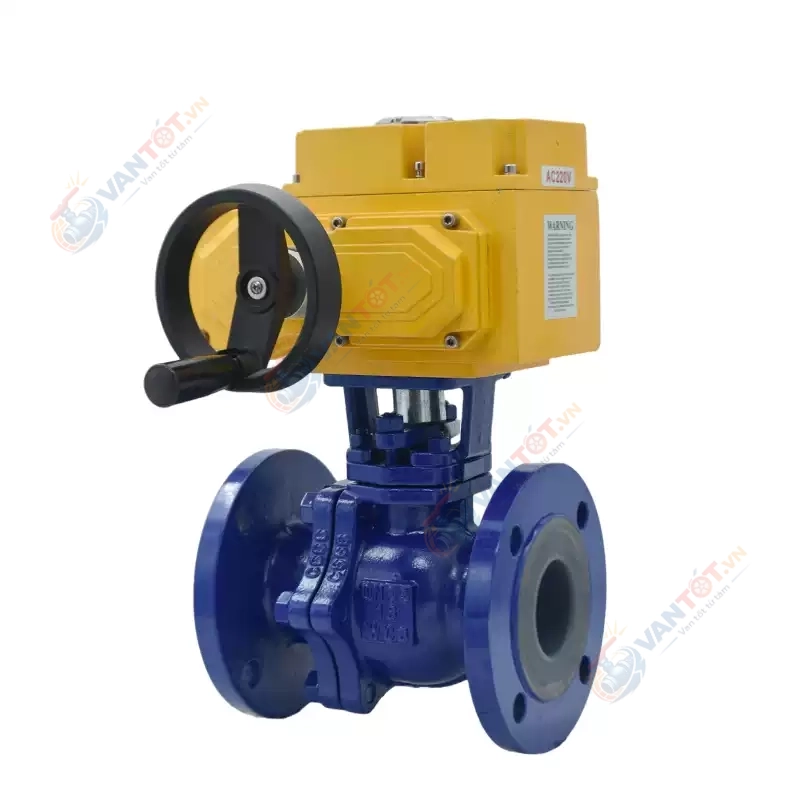

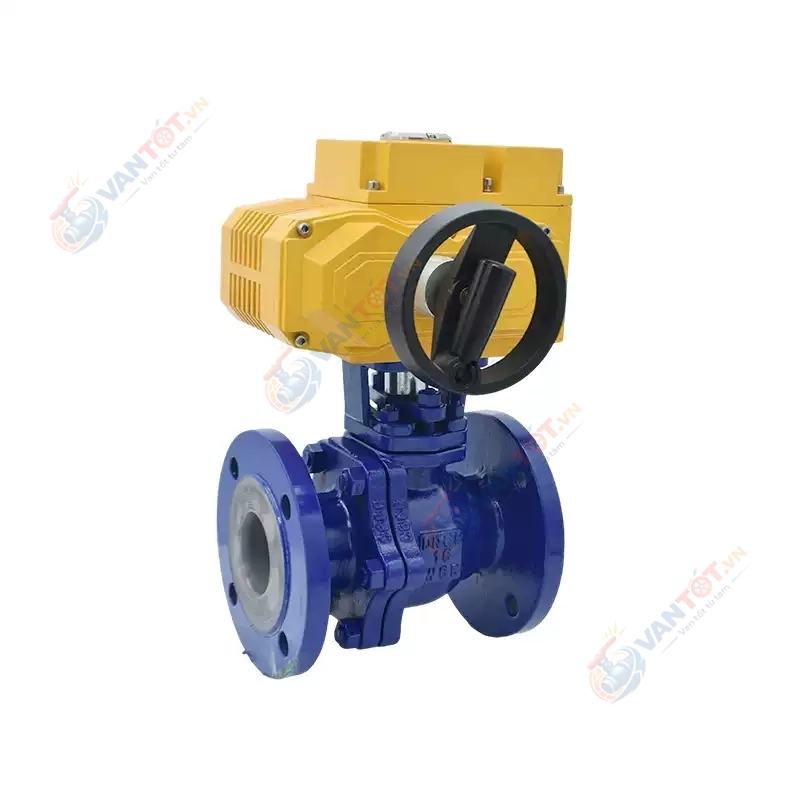

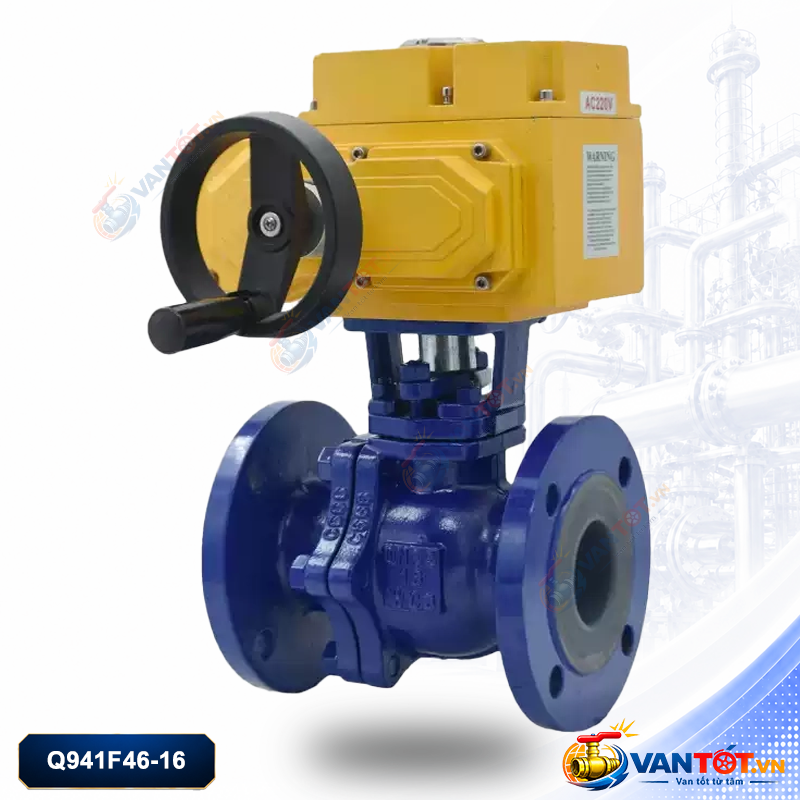

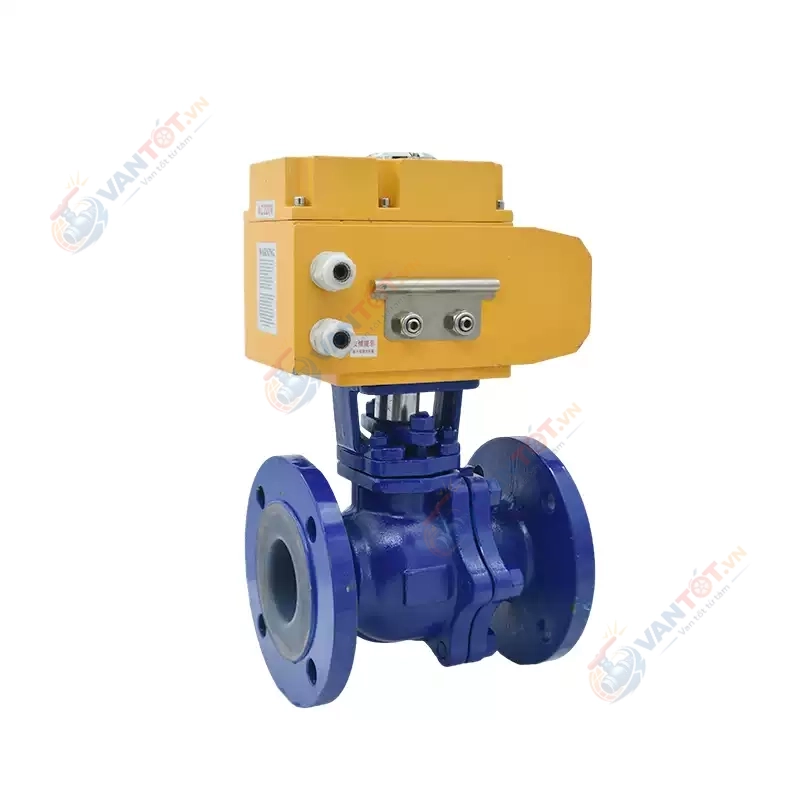

Hình ảnh van bi điện lót F46 Q941F46-16C

Giới thiệu van bi điện Q941F46-16C

Van bi điện lót F46 là thiết bị đóng mở tự động sử dụng bộ truyền động điện để điều khiển bi van quay 90 độ. Khi van mở, lỗ bi thẳng hàng với đường ống giúp lưu chất đi qua. Khi van đóng, bi van xoay vuông góc với dòng chảy để ngắt lưu chất.

Điểm khác biệt của model Q941F46-16C là lớp lót F46 bên trong thân van, giúp cách ly môi chất ăn mòn với thân thép WCB. Nhờ đó van phù hợp cho các hệ thống axit, kiềm, hóa chất, nước thải hóa chất và các môi trường mà van kim loại thông thường dễ bị ăn mòn.

Ưu điểm nổi bật của van bi điện Q941F46-16C

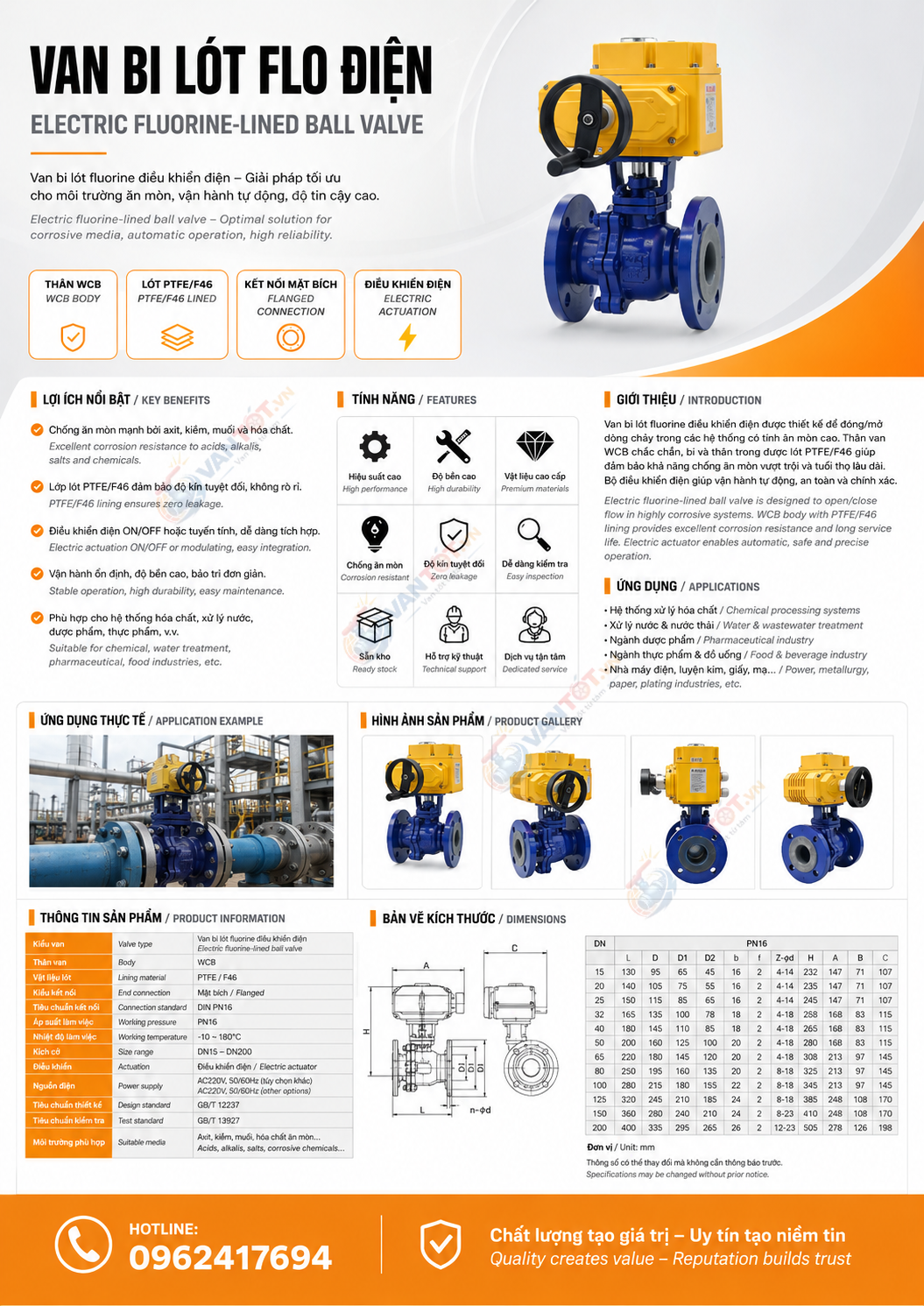

Thông số kỹ thuật van bi điện Q941F46-16C

Ứng dụng của van bi điện Q941F46-16C

Van bi điện Q941F46-16C được sử dụng trong các hệ thống cần đóng mở tự động và có môi chất ăn mòn. Lớp lót F46 giúp van phù hợp với môi trường hóa chất hơn so với các dòng van thân kim loại không lót.

• Hệ thống axit, kiềm và đường ống hóa chất công nghiệp.
• Nhà máy xử lý nước thải, nước thải hóa chất và nước có tính ăn mòn.
• Dây chuyền mạ điện, xi mạ, tẩy rửa bề mặt và pha hóa chất.
• Hệ thống bồn chứa hóa chất, bơm định lượng và cụm thiết bị tự động hóa.
• Vị trí cần thay thế van bi tay bằng van điều khiển điện chống ăn mòn.

Cách chọn van bi điện lót F46 phù hợp

1. Chọn đúng kích thước DN: xác định đường kính danh nghĩa từ DN15 đến DN200 theo đường ống thực tế.
2. Kiểm tra áp suất: đối chiếu áp suất làm việc của hệ thống với cấp PN16 của van.
3. Xác định môi chất: cần biết loại axit, kiềm, hóa chất, nồng độ và nhiệt độ để kiểm tra độ tương thích với F46.
4. Kiểm tra nhiệt độ: nhiệt độ môi chất nên nằm trong giới hạn phù hợp, tham khảo ≤120℃ theo thông tin sản phẩm.
5. Chọn điện áp bộ truyền động: xác nhận nguồn AC220V hoặc điện áp khác theo tủ điều khiển thực tế.
6. Chọn kiểu điều khiển: đóng mở ON/OFF, điều khiển thông minh hoặc cấu hình tín hiệu phản hồi theo yêu cầu hệ thống.

Lưu ý lắp đặt van bi điện Q941F46-16C

Khi lắp đặt van bi điện lót F46, cần căn chỉnh hai mặt bích đồng tâm, sử dụng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống tạo lực kéo, nén hoặc lệch tâm trực tiếp lên thân van vì có thể ảnh hưởng đến lớp lót và độ kín.

Bộ truyền động điện cần được đấu nối đúng sơ đồ, đúng điện áp và bảo vệ khỏi hơi hóa chất, nước, bụi hoặc môi trường ăn mòn. Với hệ thống hóa chất, nên bố trí van tại vị trí dễ kiểm tra để thuận tiện bảo trì, vệ sinh và xử lý khi cần thay thế.

Câu hỏi thường gặp về van bi điện Q941F46-16C

Cần tư vấn van bi điện Q941F46-16C?

Vantot.vn hỗ trợ chọn đúng kích thước DN, vật liệu lót, áp suất, điện áp, tiêu chuẩn mặt bích và cấu hình điều khiển phù hợp với hệ thống hóa chất thực tế.
