Van bi điện Q911F-16P ba mảnh inox 304/316 nối ren có tay quay

Van bi điện Q911F-16P là dòng van bi ba mảnh điều khiển điện, thân inox 304/316, kết nối ren trong, dùng để đóng mở tự động dòng chảy trong hệ thống nước, khí, hơi, dầu và đường ống công nghiệp. Sản phẩm có áp suất danh nghĩa PN16, gioăng làm kín PTFE, dải kích thước DN8-DN100 và tay quay phụ hỗ trợ vận hành thủ công khi cần thiết.

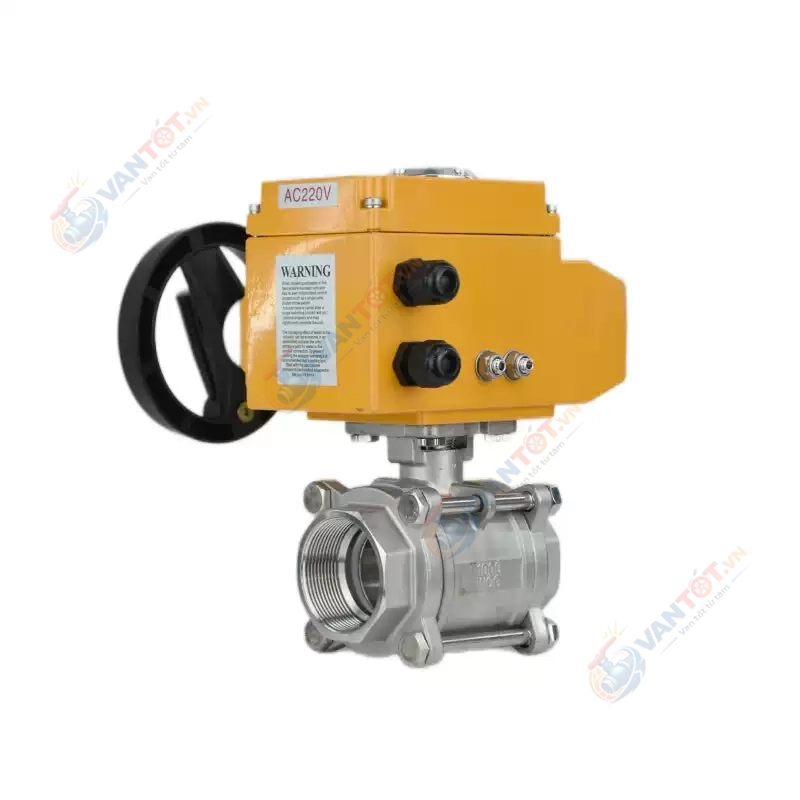

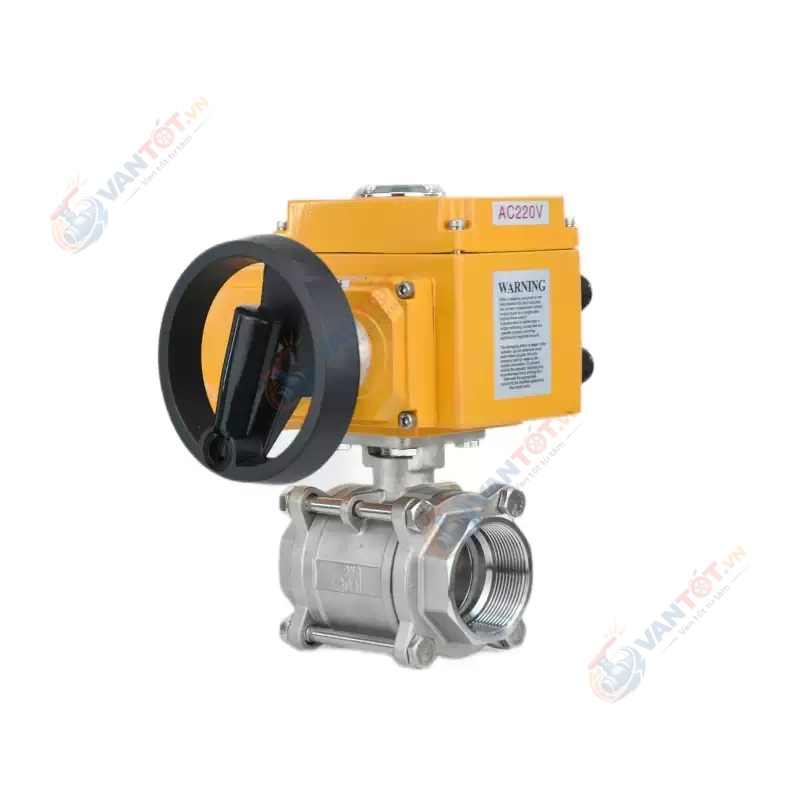

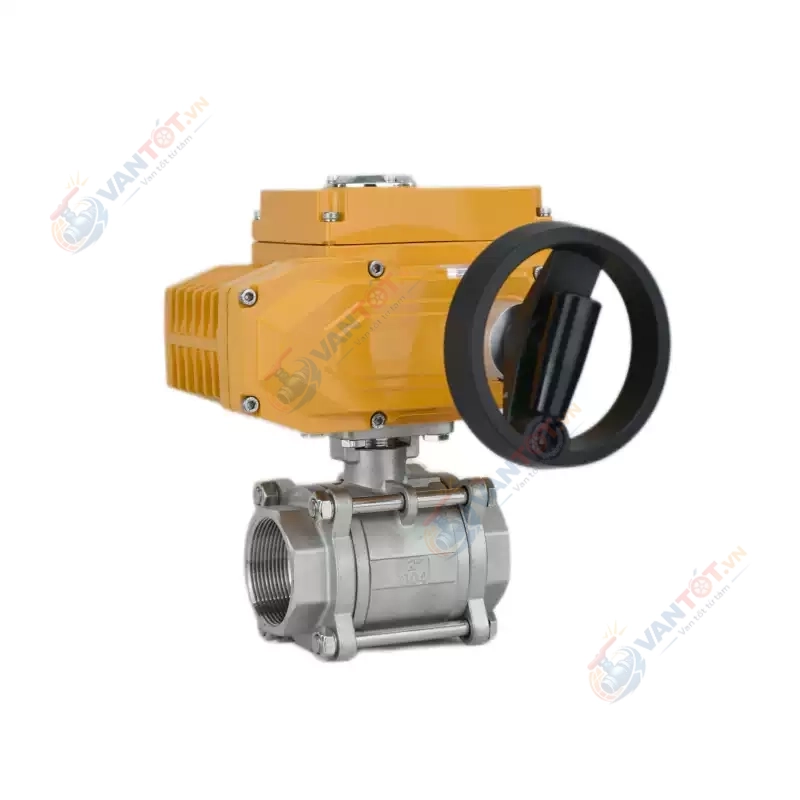

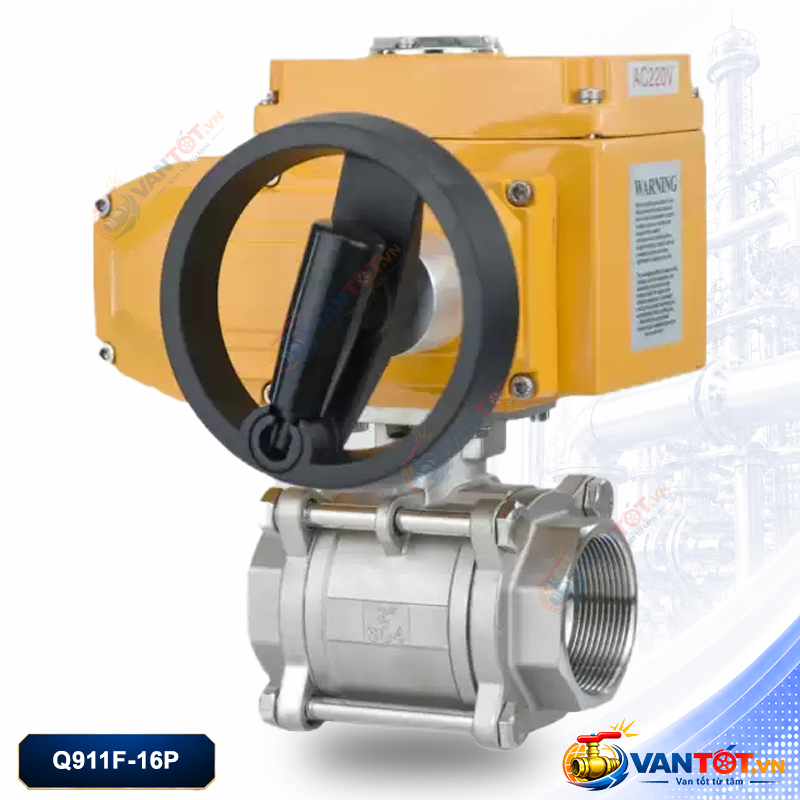

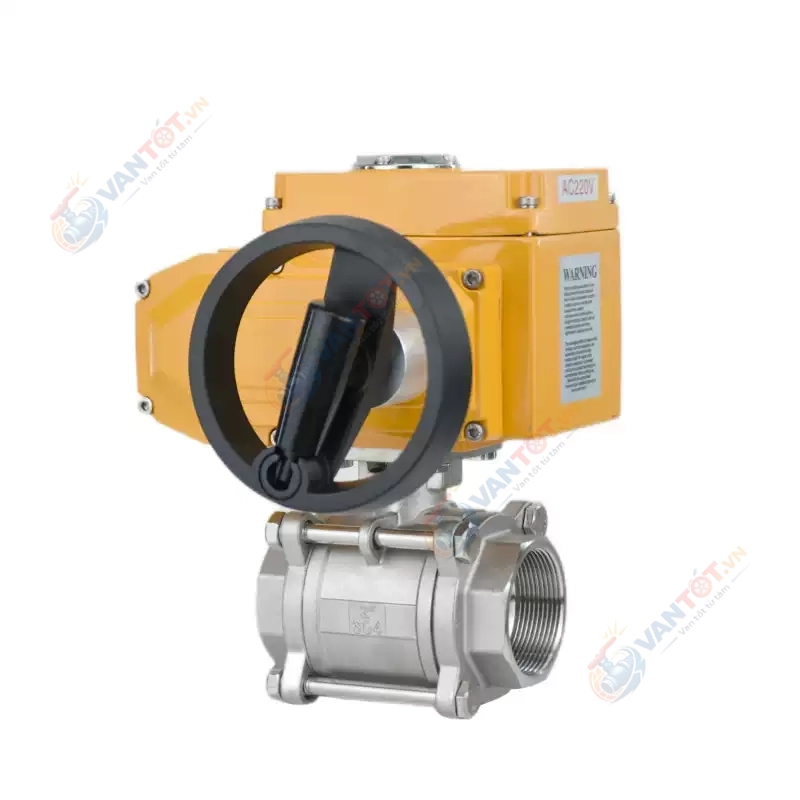

Hình ảnh van bi điện Q911F-16P ba mảnh nối ren

Giới thiệu van bi điện Q911F-16P

Van bi điện Q911F-16P là thiết bị đóng mở tự động sử dụng bộ truyền động điện để điều khiển bi van quay 90 độ. Khi van mở, lỗ bi thẳng hàng với đường ống giúp lưu chất đi qua nhanh, tổn thất áp suất thấp. Khi van đóng, bi van xoay vuông góc với dòng chảy để ngắt lưu chất.

Sản phẩm có kết cấu ba mảnh, thân inox 304/316, kết nối ren trong và gioăng làm kín PTFE. Kết cấu ba mảnh giúp quá trình tháo lắp, vệ sinh, bảo trì hoặc thay thế gioăng thuận tiện hơn so với nhiều dòng van bi thân liền.

Điểm nổi bật của van bi điện Q911F-16P là bộ truyền động điện tích hợp tay quay phụ. Tay quay này giúp người vận hành có thể thao tác thủ công trong quá trình chạy thử, bảo trì hoặc khi hệ thống điện chưa sẵn sàng.

Ưu điểm nổi bật của van bi điện Q911F-16P

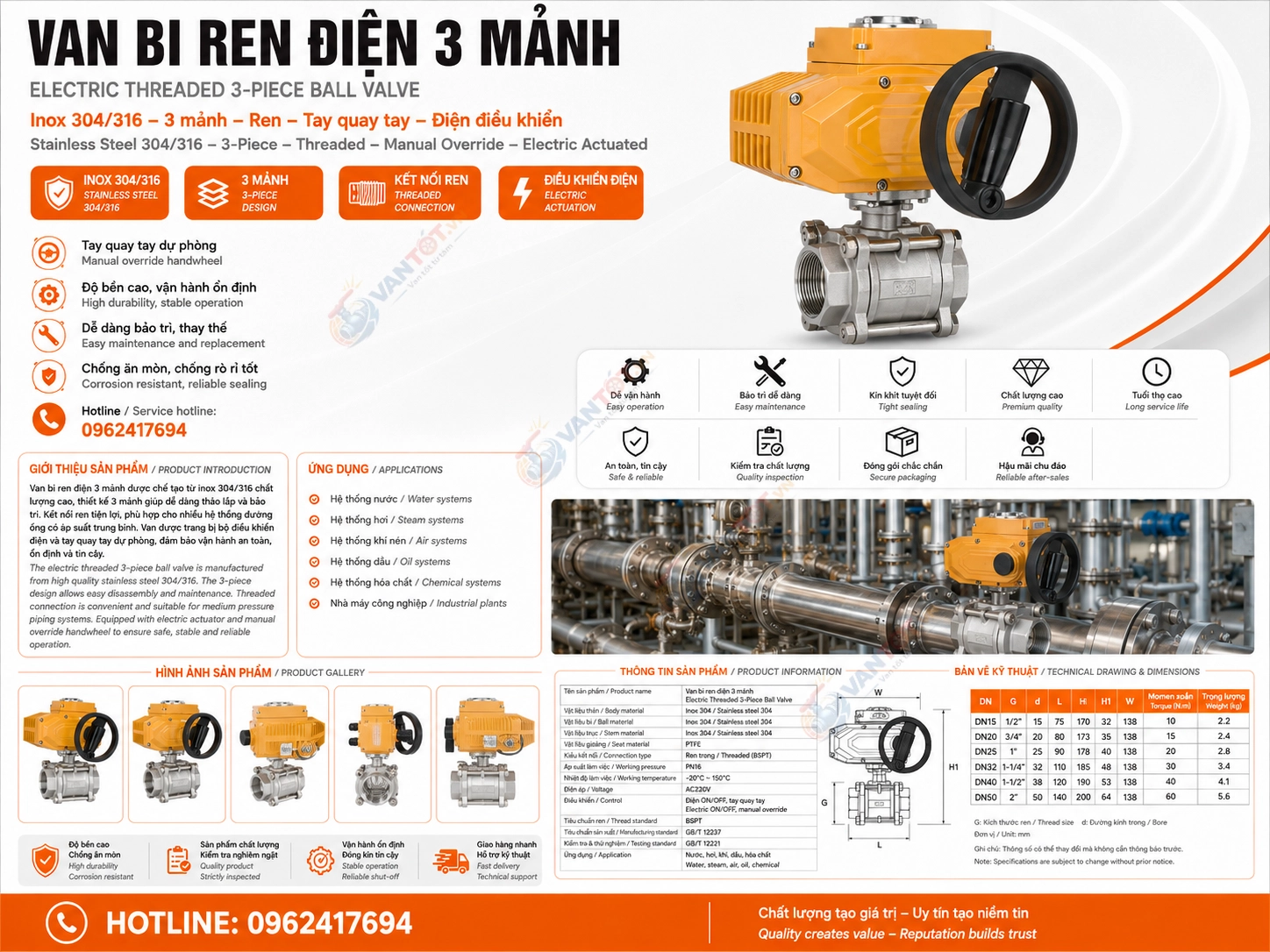

Thông số kỹ thuật van bi điện Q911F-16P

Van bi điện ba mảnh khác gì van bi điện hai mảnh?

Van bi điện Q911F-16P thuộc nhóm van bi điện ba mảnh, phù hợp cho hệ thống cần bảo trì thuận tiện. So với van bi hai mảnh, kết cấu ba mảnh thường dễ tháo cụm thân giữa để kiểm tra bi van, gioăng làm kín và vệ sinh bên trong.

• Van bi hai mảnh: kết cấu gọn, giá thành hợp lý, phù hợp cho hệ thống thông dụng.
• Van bi ba mảnh: thuận tiện hơn khi cần tháo lắp bảo trì, vệ sinh hoặc thay gioăng định kỳ.
• Van bi điện Q911F-16P: phù hợp khi cần vừa điều khiển tự động, vừa cần khả năng bảo trì tốt hơn trong quá trình vận hành.

Ứng dụng của van bi điện Q911F-16P

Van bi điện Q911F-16P phù hợp cho các hệ thống cần đóng mở tự động bằng điện, kích thước nhỏ gọn, yêu cầu độ kín tốt và thuận tiện bảo trì. Với thân inox 304/316 và gioăng PTFE, sản phẩm có thể sử dụng trong nhiều hệ thống đường ống công nghiệp.

• Hệ thống nước sạch, nước kỹ thuật và cấp thoát nước.
• Đường ống khí, hơi, dầu và môi chất công nghiệp tương thích.
• Cụm máy, thiết bị công nghiệp, trạm bơm và dây chuyền tự động hóa.
• Hệ thống cần điều khiển van từ xa bằng tủ điện, PLC hoặc bộ điều khiển trung tâm.
• Các vị trí cần thay thế van bi tay gạt bằng van bi điện có tay quay phụ.

Cách chọn van bi điện Q911F-16P phù hợp

1. Chọn đúng kích thước DN: xác định đường kính danh nghĩa từ DN8 đến DN100 theo đường ống thực tế.
2. Chọn vật liệu thân van: inox 304 dùng cho môi trường thông dụng, inox 316 phù hợp hơn khi cần tăng khả năng chống ăn mòn.
3. Kiểm tra tiêu chuẩn ren: đối chiếu ren trong BSPT với đầu nối đường ống để tránh sai ren khi lắp đặt.
4. Kiểm tra áp suất: đối chiếu áp suất làm việc của hệ thống với cấp PN16 của van.
5. Xác định môi chất: kiểm tra nước, khí, hơi, dầu hoặc môi chất khác có tương thích với inox và PTFE hay không.
6. Chọn điện áp bộ truyền động: xác nhận nguồn điện theo tủ điều khiển thực tế như AC220V, DC24V hoặc điện áp khác.
7. Chọn cấu hình bộ điện: bộ điện thường, bộ điện chống cháy nổ, bộ điều khiển thông minh hoặc tay quay phụ theo yêu cầu vận hành.

Lưu ý lắp đặt van bi điện Q911F-16P

Khi lắp đặt van bi điện Q911F-16P, cần làm sạch đường ống trước khi lắp để tránh cặn bẩn làm xước bi van hoặc gioăng làm kín. Phần ren cần được làm kín đúng kỹ thuật và siết đúng lực, tránh siết quá mạnh gây hỏng ren hoặc biến dạng thân van.

Bộ truyền động điện cần được đấu nối đúng sơ đồ và đúng điện áp. Nên bố trí van ở vị trí khô ráo, dễ kiểm tra và thuận tiện bảo trì. Với môi trường ẩm, bụi, hóa chất hoặc ngoài trời, cần kiểm tra cấp bảo vệ của bộ truyền động điện trước khi sử dụng.

Câu hỏi thường gặp về van bi điện Q911F-16P

Cần tư vấn van bi điện Q911F-16P?

Vantot.vn hỗ trợ chọn đúng kích thước DN, vật liệu inox 304/316, áp suất, điện áp, tiêu chuẩn ren và cấu hình bộ truyền động phù hợp với hệ thống thực tế.
