Van màng khí nén G641J-10 lót cao su EPDM mặt bích PN10

Van màng khí nén G641J-10 là dòng van màng lót cao su điều khiển tự động bằng khí nén, sử dụng màng EPDM để đóng mở và cách ly môi chất với cụm truyền động. Sản phẩm phù hợp cho hệ thống nước, axit yếu, kiềm yếu và môi chất ăn mòn tương thích, đặc biệt tại các vị trí cần độ kín ổn định, đóng mở nhanh và hạn chế rò rỉ môi chất ra ngoài.

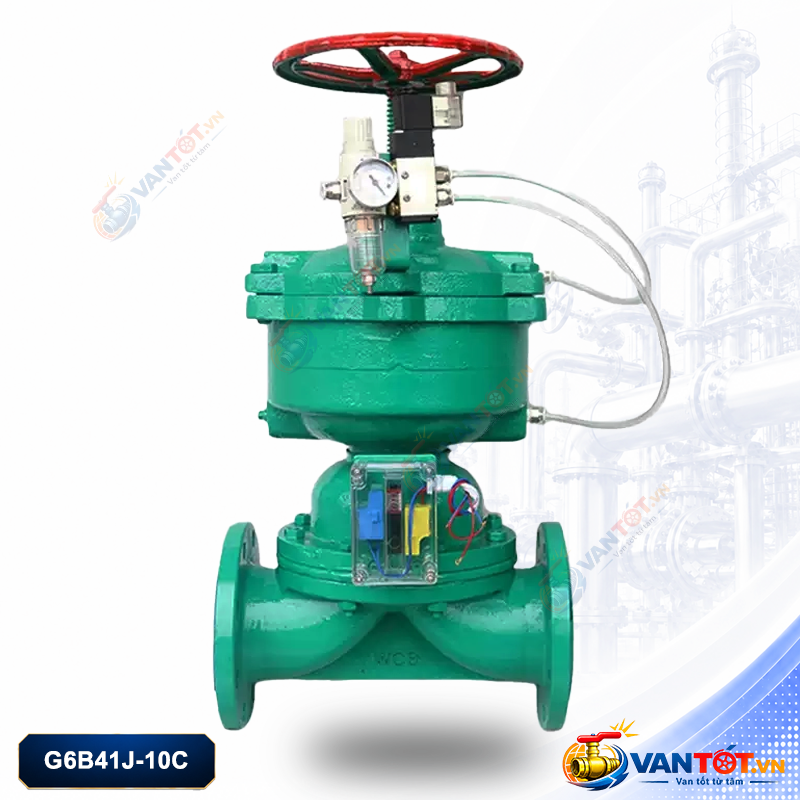

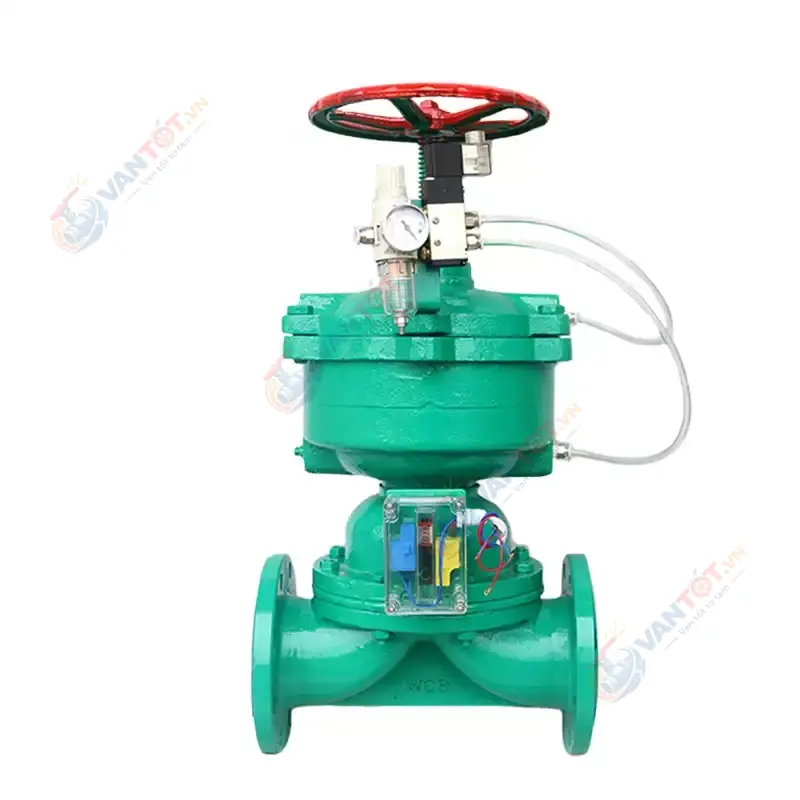

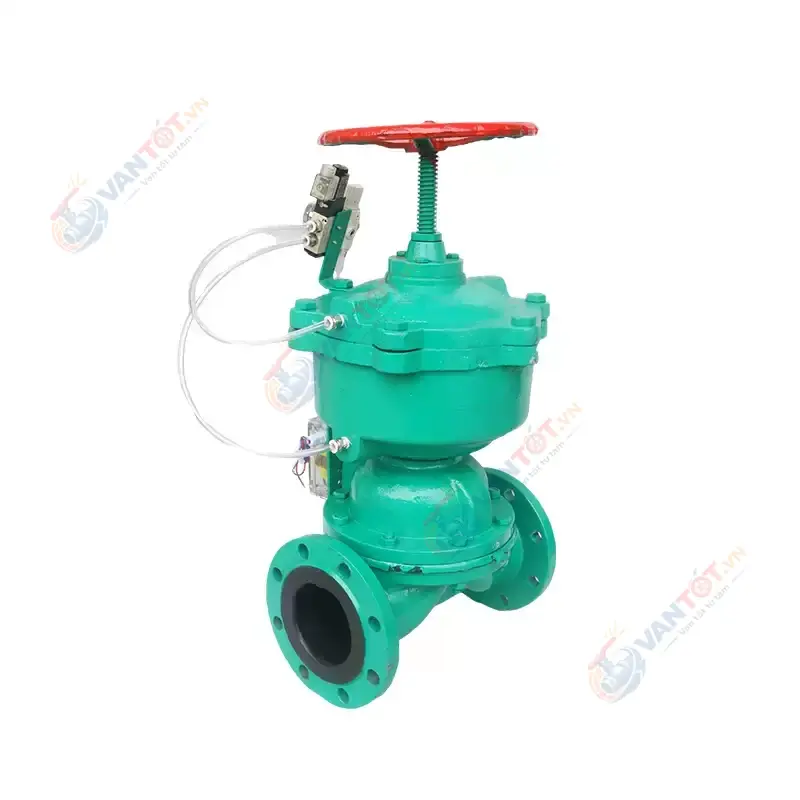

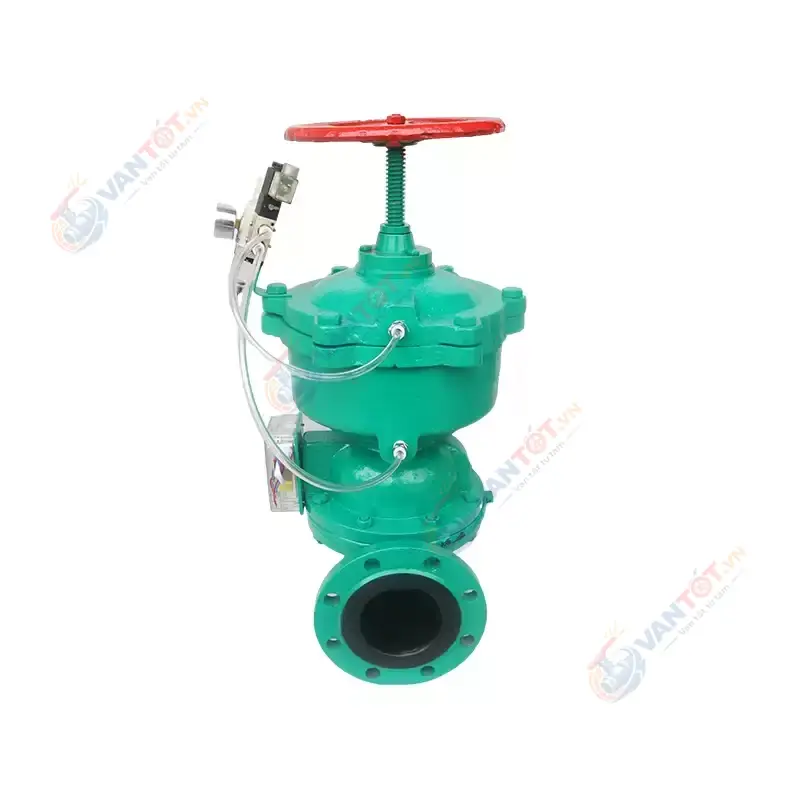

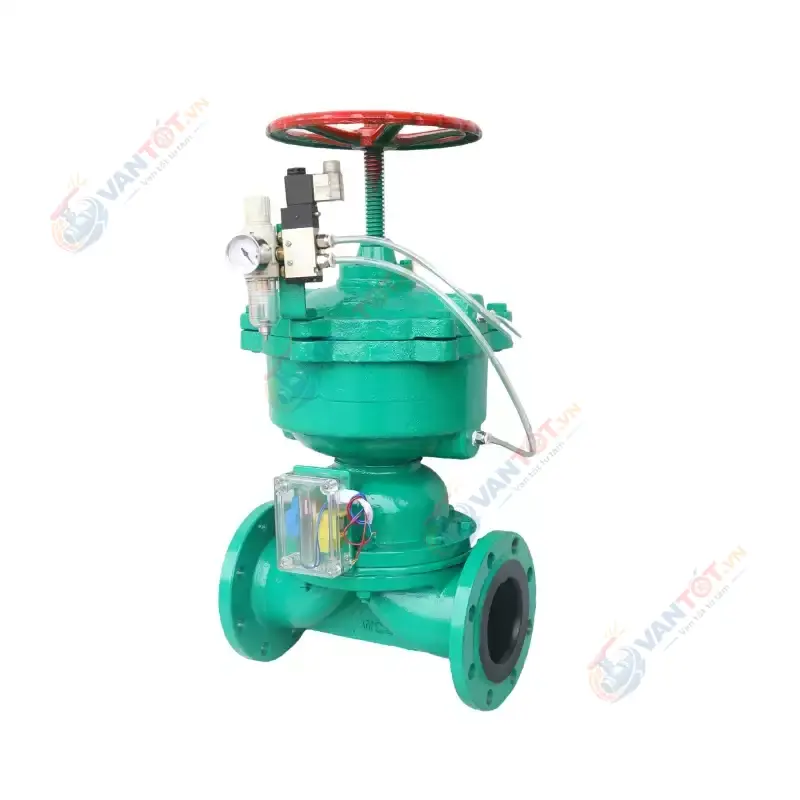

Hình ảnh van màng khí nén lót cao su G641J-10

Giới thiệu van màng khí nén G641J-10

Van màng khí nén là loại van sử dụng màng đàn hồi để ép xuống thân van, tạo trạng thái đóng kín dòng chảy. Khi van mở, màng được nâng lên để môi chất đi qua. Kết cấu này giúp môi chất không tiếp xúc trực tiếp với ty van và bộ truyền động, từ đó giảm nguy cơ rò rỉ và tăng độ an toàn khi sử dụng với dung dịch ăn mòn nhẹ.

Model G641J-10 có thân van bằng thép đúc, màng EPDM, kết nối mặt bích PN10 và bộ truyền động khí nén lắp phía trên. Van có thể kết hợp với bộ ba khí nén, van điện từ, công tắc hành trình, tay quay phụ trợ hoặc bộ định vị để đáp ứng nhiều yêu cầu vận hành trong hệ thống tự động hóa.

Ưu điểm nổi bật của van màng khí nén G641J-10

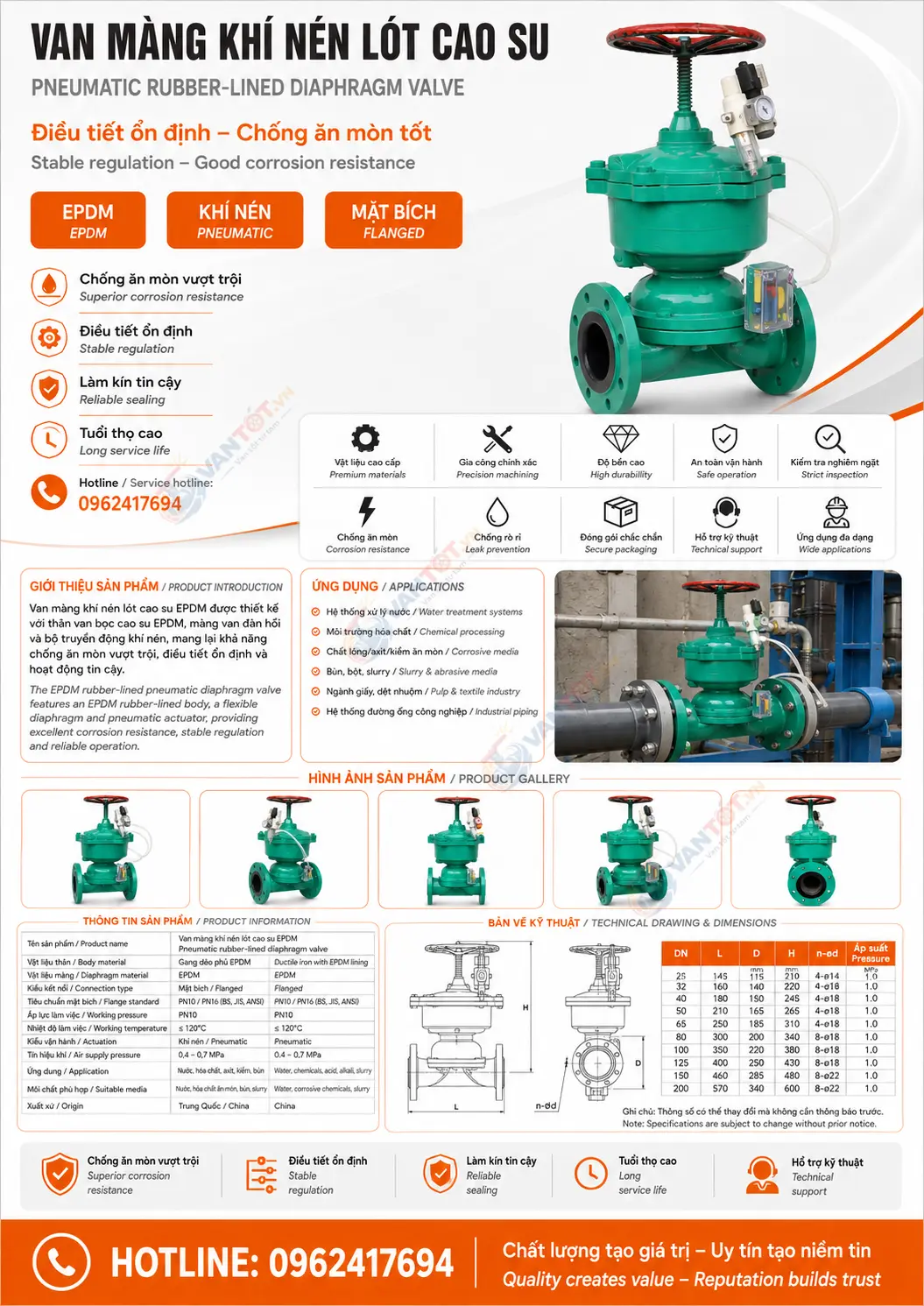

Thông số kỹ thuật van màng khí nén G641J-10

Ứng dụng của van màng khí nén G641J-10

Van màng khí nén G641J-10 phù hợp cho các hệ thống cần đóng mở nhanh, vận hành ổn định và hạn chế rò rỉ môi chất. Nhờ kết cấu lót cao su và màng EPDM, van được dùng nhiều trong hệ thống xử lý nước, hóa chất nhẹ, xi mạ, cấp thoát nước và dây chuyền sản xuất tự động.

• Hệ thống xử lý nước sạch, nước thải và nước công nghiệp.
• Đường ống axit yếu, kiềm yếu và dung dịch ăn mòn nhẹ.
• Nhà máy xi mạ, xử lý bề mặt và hóa chất phụ trợ.
• Hệ thống cấp thoát nước, trạm bơm và đường ống công nghiệp.
• Dây chuyền tự động hóa cần đóng mở van bằng khí nén.

Cách chọn van màng khí nén G641J-10 phù hợp

1. Xác định môi chất: cần biết môi chất là nước, axit yếu, kiềm yếu hay hóa chất để kiểm tra khả năng tương thích với EPDM.
2. Chọn kích thước DN: đối chiếu DN25-DN500 với đường kính danh nghĩa của hệ thống.
3. Kiểm tra áp suất: so sánh áp suất hệ thống với cấp PN10 của van.
4. Kiểm tra nhiệt độ: nhiệt độ làm việc cần phù hợp với màng EPDM và điều kiện thực tế của hệ thống.
5. Chọn phụ kiện khí nén: bộ ba khí nén, van điện từ, công tắc hành trình, bộ lọc điều áp, tay quay phụ trợ hoặc bộ định vị theo yêu cầu vận hành.

Lưu ý lắp đặt van màng khí nén mặt bích

Khi lắp đặt van màng khí nén G641J-10, cần căn chỉnh hai mặt bích đồng tâm, sử dụng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống lệch tâm hoặc tạo lực kéo trực tiếp lên thân van vì có thể ảnh hưởng đến độ kín và tuổi thọ màng van.

Nguồn khí cấp cho bộ truyền động cần sạch, khô và ổn định. Nên lắp bộ lọc điều áp để bảo vệ cụm truyền động khí nén. Nếu cần báo trạng thái đóng/mở, nên lắp công tắc hành trình. Nếu cần điều chỉnh lưu lượng theo tín hiệu, nên chọn thêm bộ định vị phù hợp.

Câu hỏi thường gặp về van màng khí nén G641J-10

Cần tư vấn van màng khí nén G641J-10?

Vantot.vn hỗ trợ chọn đúng kích thước DN, vật liệu màng EPDM, tiêu chuẩn mặt bích, áp suất và phụ kiện điều khiển khí nén theo yêu cầu hệ thống.
