Van bướm khí nén inox PTFE D641F-16P mặt bích

Van bướm khí nén inox PTFE D641F-16P là dòng van bướm mặt bích điều khiển tự động bằng khí nén, chuyên dùng cho hệ thống đường ống cần đóng mở nhanh, ổn định và có khả năng làm việc với một số môi chất ăn mòn nhẹ. Sản phẩm sử dụng thân van inox 304, gioăng làm kín PTFE, kết nối mặt bích PN10/PN16, phù hợp cho nước, khí, dầu, axit yếu, kiềm yếu và nhiều môi chất công nghiệp thông dụng.

Giới thiệu van bướm khí nén inox PTFE D641F-16P

Van bướm khí nén inox PTFE D641F-16P là thiết bị van công nghiệp dùng để đóng mở dòng chảy trong đường ống bằng bộ truyền động khí nén. Van có cấu tạo dạng cánh bướm, đĩa van xoay quanh trục để chuyển trạng thái đóng hoặc mở theo tín hiệu khí nén cấp vào actuator.

Điểm nổi bật của dòng D641F-16P là thân van bằng inox 304 kết hợp gioăng làm kín PTFE. So với gioăng cao su thông thường, PTFE có khả năng chịu hóa chất tốt hơn trong nhiều môi trường làm việc, phù hợp với nước, khí, dầu, axit yếu, kiềm yếu và một số môi chất có tính ăn mòn nhẹ.

Sản phẩm sử dụng kiểu kết nối mặt bích, áp suất PN10/PN16, nhiệt độ làm việc tham khảo ≤150℃ và dải kích thước DN50-DN1200. Đây là lựa chọn phù hợp cho các hệ thống đường ống công nghiệp cần van bướm tự động, có độ kín tốt, vận hành nhanh và dễ tích hợp với hệ thống điều khiển.

Ưu điểm của van bướm khí nén inox PTFE

Cấu tạo và nguyên lý hoạt động

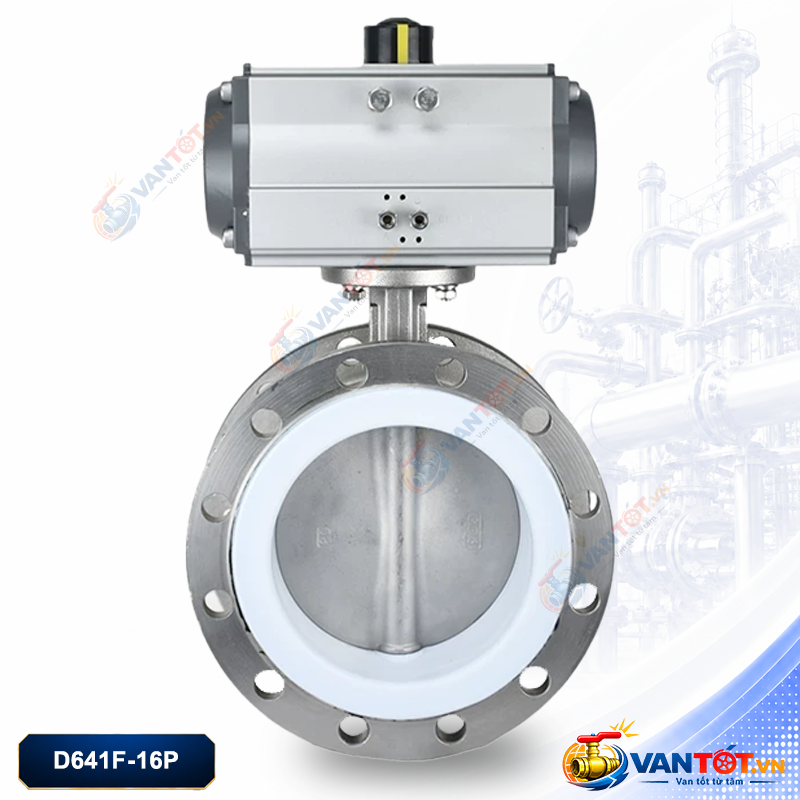

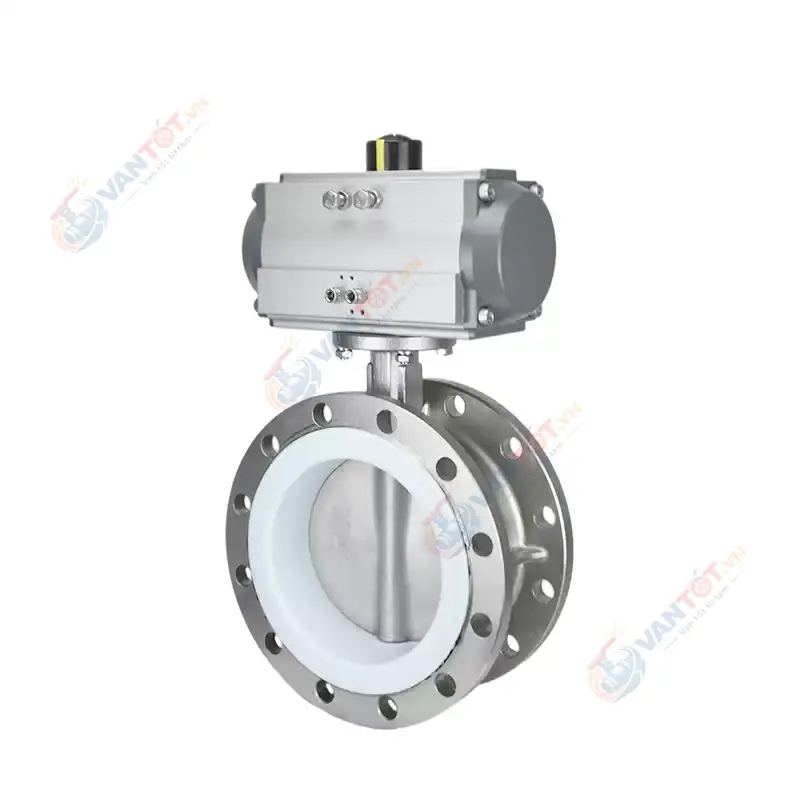

Van bướm khí nén inox PTFE D641F-16P gồm hai phần chính: thân van bướm mặt bích và bộ truyền động khí nén. Thân van có đĩa van, trục van, gioăng PTFE và hai đầu kết nối mặt bích để lắp trực tiếp với mặt bích đường ống.

Khi cấp khí nén vào bộ truyền động, actuator tạo mô-men xoắn làm trục van xoay. Đĩa van xoay theo trục để thay đổi trạng thái đóng hoặc mở. Khi đĩa van song song với dòng chảy, van mở; khi đĩa van vuông góc với dòng chảy, van đóng.

Tùy yêu cầu vận hành, van có thể sử dụng actuator tác động đơn hoặc tác động kép. Ngoài ra, người dùng có thể lắp thêm van điện từ để điều khiển đóng mở từ xa, công tắc hành trình để báo trạng thái, bộ lọc điều áp để xử lý khí cấp hoặc bộ định vị nếu cần điều tiết góc mở.

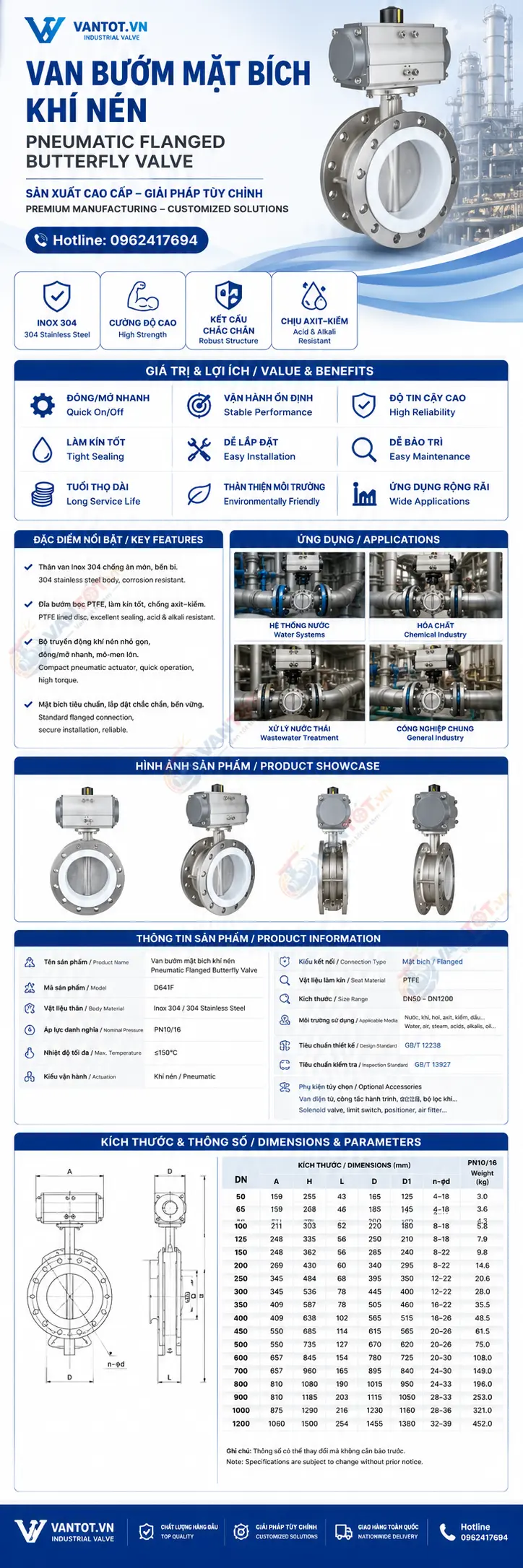

Thông số kỹ thuật van bướm khí nén inox PTFE D641F-16P

Ứng dụng của van bướm khí nén inox PTFE

Van bướm khí nén inox PTFE được sử dụng trong các hệ thống cần đóng mở tự động, có yêu cầu độ kín tốt và khả năng làm việc với môi chất thông dụng hoặc môi chất ăn mòn nhẹ. Nhờ kết nối mặt bích và dải kích thước rộng, sản phẩm phù hợp cho nhiều hệ thống đường ống công nghiệp.

• Hệ thống cấp nước, xử lý nước và tuần hoàn nước.
• Đường ống khí, khí nén và hệ thống phụ trợ nhà máy.
• Hệ thống dầu, dung dịch công nghiệp và môi chất ăn mòn nhẹ.
• Dây chuyền hóa chất nhẹ, axit yếu, kiềm yếu trong điều kiện phù hợp.
• Nhà máy sản xuất, khu công nghiệp và hệ thống tự động hóa đường ống.

Cách chọn van bướm khí nén inox PTFE phù hợp

Để chọn đúng van bướm khí nén inox PTFE D641F-16P, người dùng cần xác định rõ kích thước đường ống, áp suất làm việc, tiêu chuẩn mặt bích, môi chất, nhiệt độ và kiểu điều khiển. Với hệ thống hóa chất, cần kiểm tra kỹ vật liệu tiếp xúc với môi chất.

Câu hỏi thường gặp về van bướm khí nén inox PTFE

Cần tư vấn van bướm khí nén inox PTFE D641F-16P?

Vantot.vn hỗ trợ tư vấn chọn đúng kích thước DN, tiêu chuẩn mặt bích, vật liệu PTFE, actuator khí nén và phụ kiện điều khiển phù hợp với hệ thống thực tế.
