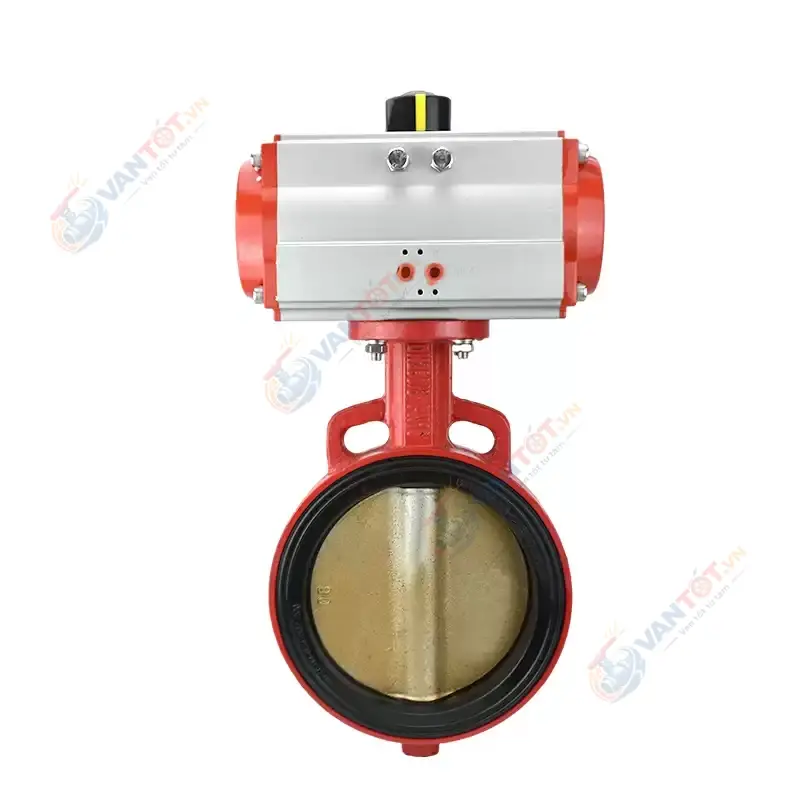

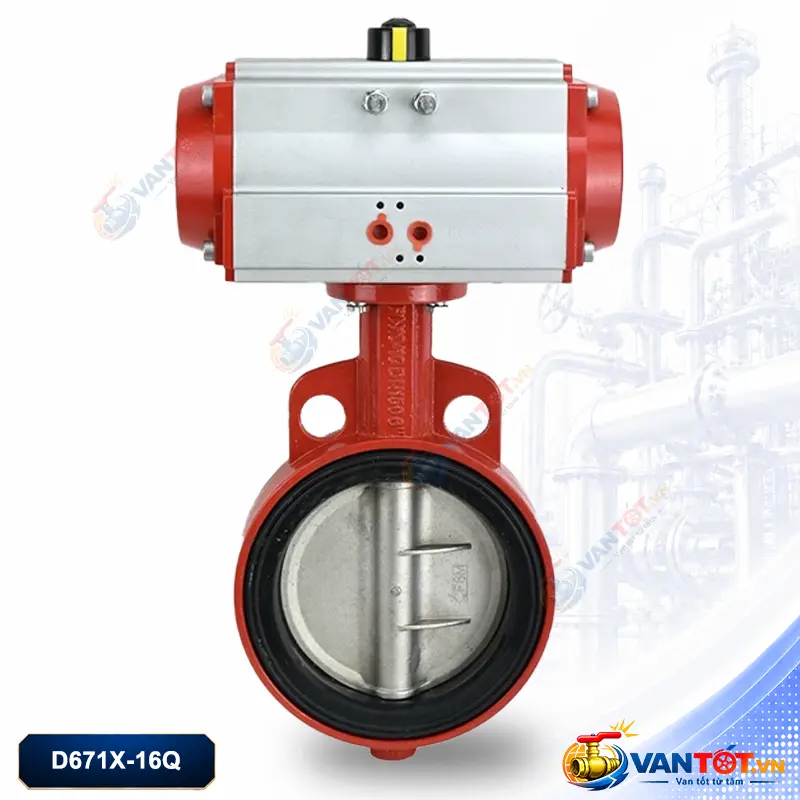

Van bướm khí nén đối kẹp D671X-16Q thân gang cầu PN16

Van bướm khí nén đối kẹp D671X-16Q là dòng van bướm điều khiển tự động bằng khí nén, sử dụng cho hệ thống đường ống cần đóng mở nhanh, ổn định và tiết kiệm không gian lắp đặt. Sản phẩm có thân gang cầu, kết nối đối kẹp/wafer, áp suất PN16, thiết kế đĩa van không chốt và gioăng mềm giúp tăng khả năng làm kín trong các hệ thống nước, khí, cấp thoát nước và xử lý nước công nghiệp.

Giới thiệu van bướm khí nén đối kẹp D671X-16Q

Van bướm khí nén đối kẹp D671X-16Q là thiết bị van công nghiệp dùng để đóng mở dòng chảy trong đường ống bằng bộ truyền động khí nén. Van có cấu tạo dạng cánh bướm, đĩa van xoay quanh trục để chuyển trạng thái đóng hoặc mở theo tín hiệu khí nén cấp vào actuator.

Kiểu kết nối đối kẹp, còn gọi là wafer, giúp thân van được đặt giữa hai mặt bích đường ống và siết chặt bằng bulong dài. Cấu trúc này giúp van gọn nhẹ hơn so với kiểu mặt bích liền thân, thuận tiện cho các hệ thống đường ống cần tiết kiệm không gian lắp đặt.

Dòng D671X-16Q sử dụng thân gang cầu, áp suất danh nghĩa PN16, thiết kế gioăng mềm và đĩa van không chốt. Đây là lựa chọn phù hợp cho hệ thống cấp thoát nước, xử lý nước, khí nén, thông gió và các dây chuyền cần đóng mở van tự động.

Ưu điểm của van bướm khí nén đối kẹp

Cấu tạo và nguyên lý hoạt động

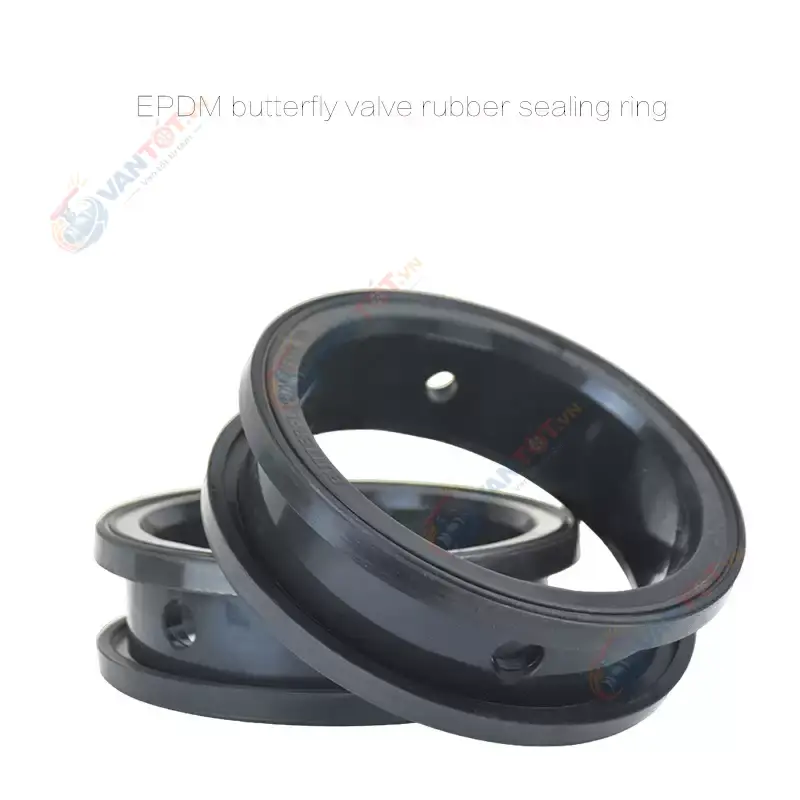

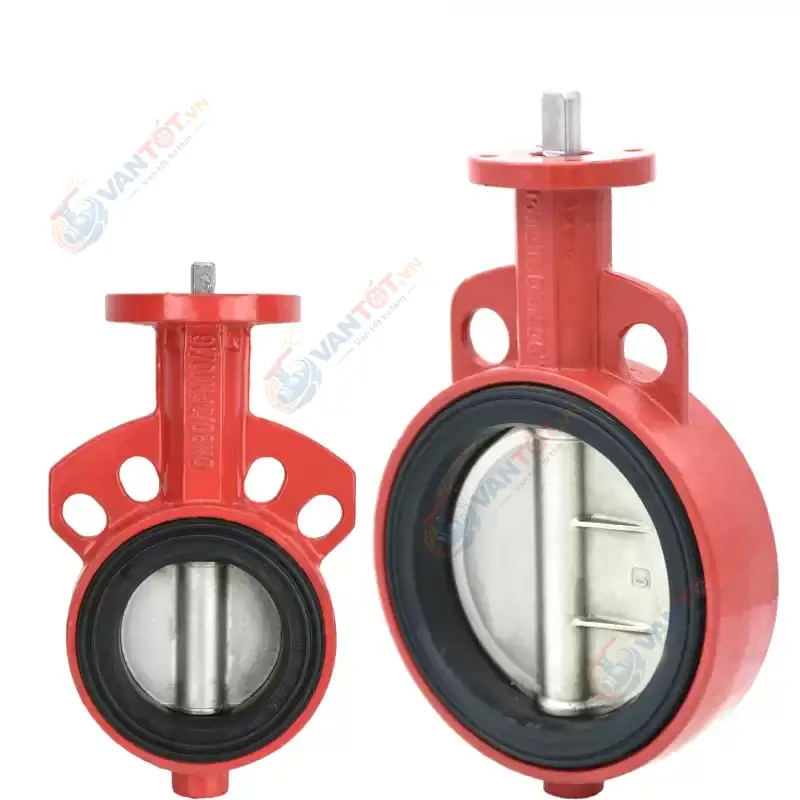

Van bướm khí nén đối kẹp D671X-16Q gồm hai phần chính: thân van bướm đối kẹp và bộ truyền động khí nén. Thân van có đĩa van, trục van, gioăng làm kín mềm và phần thân wafer để lắp kẹp giữa hai mặt bích đường ống.

Khi cấp khí nén vào actuator, bộ truyền động tạo mô-men xoắn làm trục van xoay. Đĩa van xoay theo trục để thay đổi trạng thái đóng hoặc mở. Khi đĩa van song song với dòng chảy, van mở; khi đĩa van vuông góc với dòng chảy, van đóng.

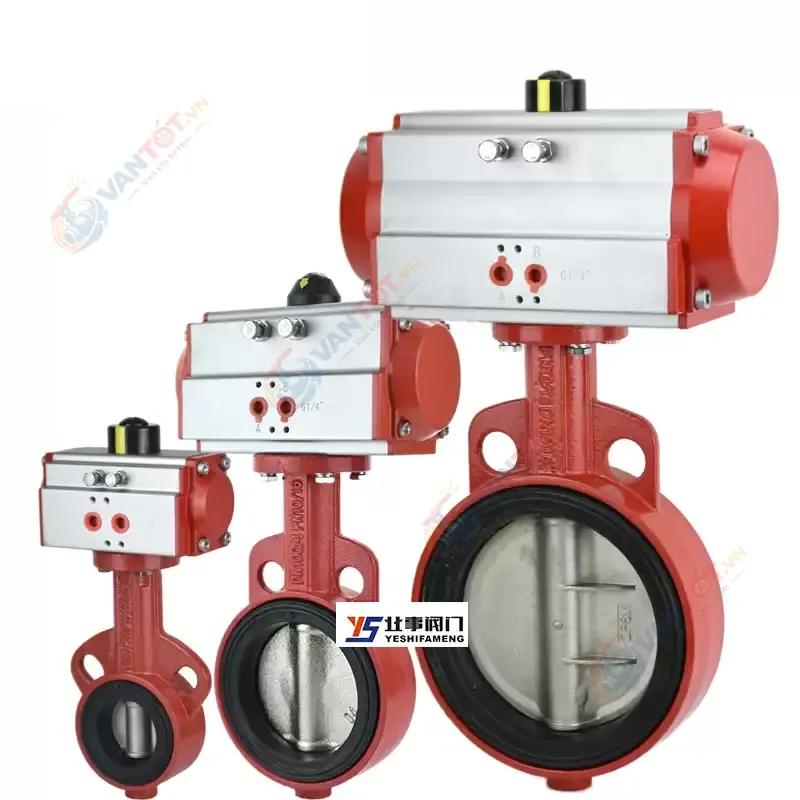

Tùy nhu cầu sử dụng, van có thể dùng bộ truyền động tác động đơn hoặc tác động kép. Người dùng cũng có thể lắp thêm van điện từ để điều khiển đóng mở từ xa, công tắc hành trình để báo trạng thái, bộ lọc khí để ổn định nguồn khí cấp và bộ giảm thanh cho đường xả khí.

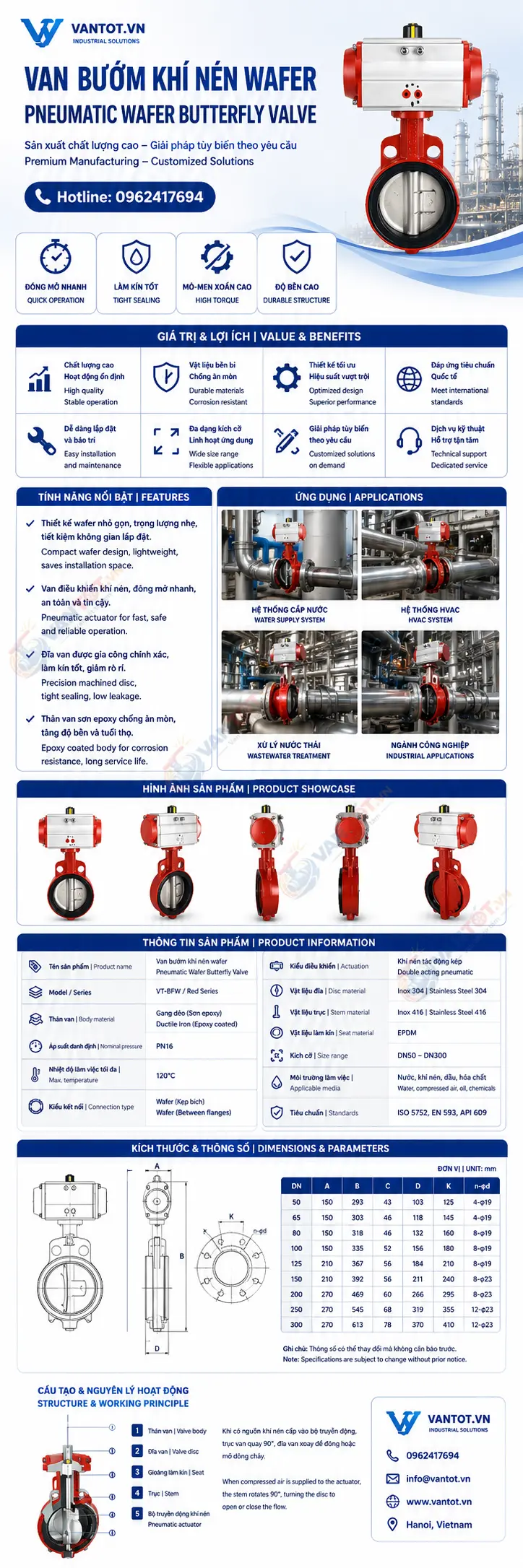

Thông số kỹ thuật van bướm khí nén đối kẹp D671X-16Q

Ứng dụng của van bướm khí nén đối kẹp

Van bướm khí nén đối kẹp D671X-16Q được dùng trong các hệ thống cần đóng mở tự động, vận hành nhanh và tiết kiệm không gian lắp đặt. Với thân gang cầu, kiểu wafer và áp suất PN16, sản phẩm phù hợp cho nhiều hệ thống đường ống công nghiệp.

• Hệ thống cấp nước, thoát nước và xử lý nước.
• Đường ống khí, khí nén và thông gió công nghiệp.
• Trạm bơm, nhà máy nước và hệ thống phụ trợ nhà máy.
• Dây chuyền sản xuất cần đóng mở van tự động bằng khí nén.
• Hệ thống đường ống cần van gọn nhẹ, dễ lắp đặt và bảo trì.

Cách chọn van bướm khí nén đối kẹp phù hợp

Để chọn đúng van bướm khí nén đối kẹp D671X-16Q, người dùng cần xác định rõ kích thước đường ống, áp suất làm việc, tiêu chuẩn mặt bích, môi chất, nhiệt độ và kiểu điều khiển. Đặc biệt với van wafer, cần kiểm tra kỹ tiêu chuẩn mặt bích để đảm bảo lắp đặt đúng.

Câu hỏi thường gặp về van bướm khí nén đối kẹp

Cần tư vấn van bướm khí nén đối kẹp D671X-16Q?

Vantot.vn hỗ trợ tư vấn chọn đúng kích thước DN, tiêu chuẩn mặt bích, vật liệu gioăng, bộ truyền động khí nén và phụ kiện điều khiển phù hợp với hệ thống thực tế.
