Van bi lệch tâm điện PQ940TC WCB PN16 DN50-DN900

Van bi lệch tâm điện PQ940TC là dòng van điều khiển điện có kết cấu bán cầu lệch tâm, chuyên dùng cho nước thải, bùn quặng, bùn than, bùn đặc và các môi chất có cặn. Sản phẩm có thân van WCB, kết nối mặt bích, áp suất danh nghĩa PN16, vật liệu làm kín gốm và dải kích thước DN50-DN900, phù hợp cho nhiều hệ thống công nghiệp nặng cần độ bền mài mòn cao.

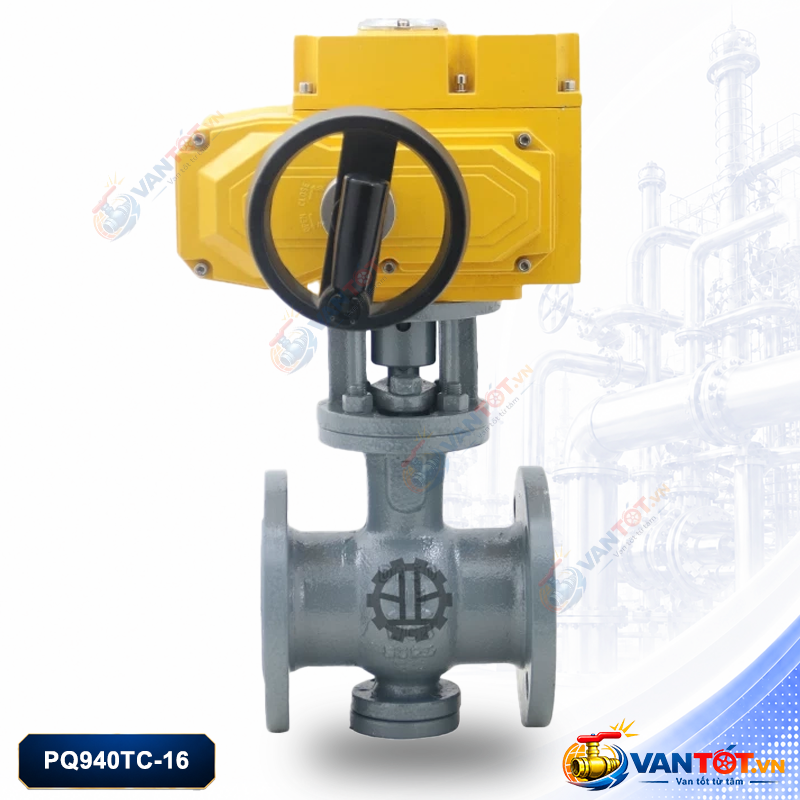

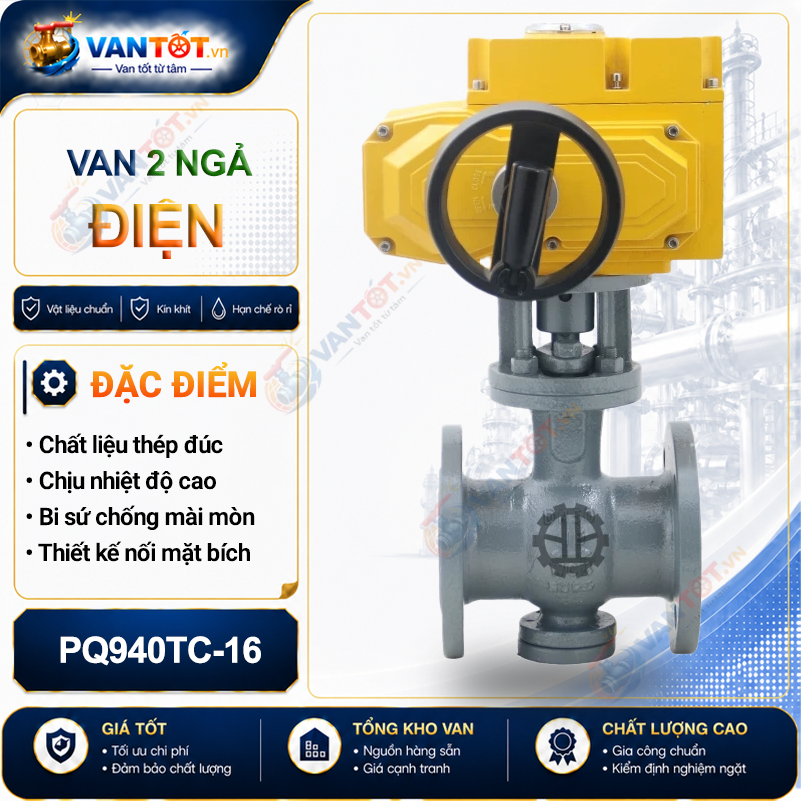

Hình ảnh van bi lệch tâm điều khiển điện PQ940TC

Giới thiệu van bi lệch tâm điện PQ940TC

Van bi lệch tâm điện là dòng van sử dụng kết cấu bi dạng bán cầu đặt lệch tâm so với trục quay. Khi van bắt đầu mở, bề mặt làm kín tách khỏi ghế van trước rồi mới quay, nhờ vậy giảm ma sát, giảm mài mòn và giảm mô-men vận hành so với nhiều dạng van đóng mở trực tiếp thông thường.

Model PQ940TC được thiết kế cho các hệ thống có môi chất khó như bùn quặng, bùn than, nước thải, bùn đặc và dòng chảy có lẫn hạt rắn. Bộ truyền động điện giúp van đóng mở tự động từ tủ điều khiển, PLC hoặc hệ thống điều khiển trung tâm, giảm thao tác thủ công tại hiện trường.

Ưu điểm của van bi lệch tâm điện PQ940TC

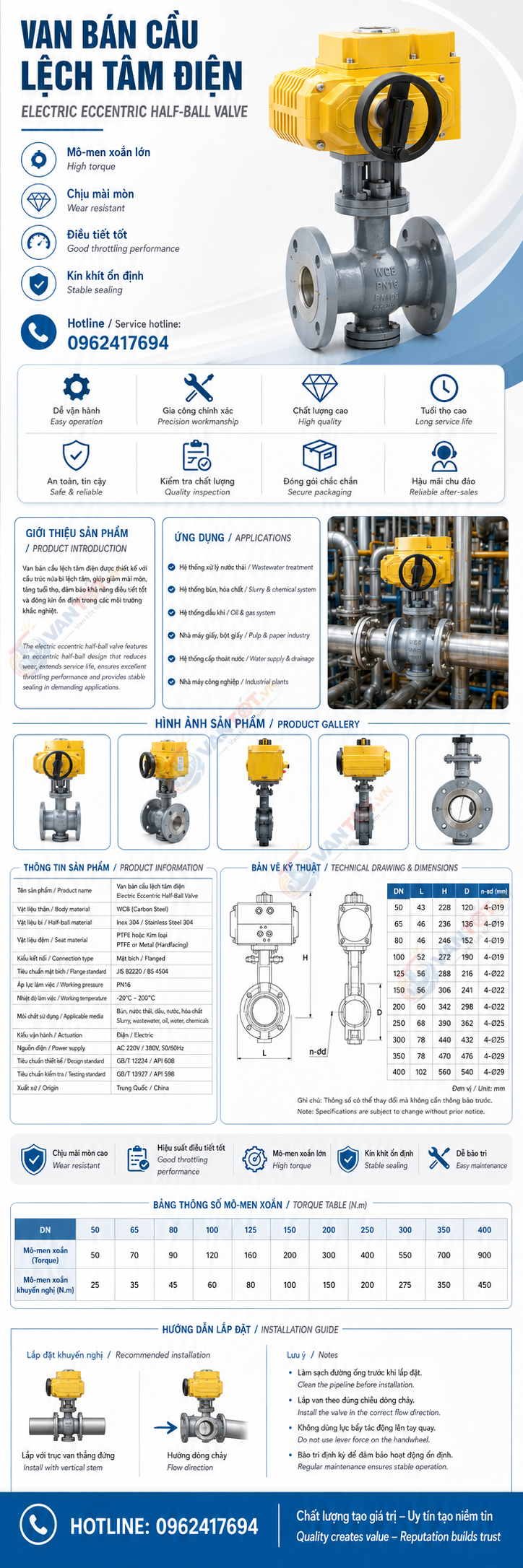

Thông số kỹ thuật van bi lệch tâm điện PQ940TC

Ứng dụng của van bi lệch tâm điện

Van bi lệch tâm điện PQ940TC được dùng nhiều trong các hệ thống có môi chất mài mòn, có cặn hoặc dễ gây kẹt van. Kết cấu bán cầu lệch tâm kết hợp vật liệu làm kín gốm giúp van phù hợp hơn với môi trường làm việc nặng như bùn quặng, bùn than, nước thải công nghiệp và các tuyến ống có hạt rắn.

• Hệ thống xử lý nước thải, nước thải công nghiệp và bùn thải.
• Đường ống bùn quặng, bùn than, bùn đặc và môi chất có cặn.
• Nhà máy khai khoáng, tuyển quặng, xi măng, nhiệt điện và luyện kim.
• Hệ thống tro xỉ, nước tuần hoàn bẩn và đường ống vận chuyển bùn.
• Tủ điều khiển tự động, PLC và hệ thống vận hành từ xa trong nhà máy.

Cách chọn van bi lệch tâm điện PQ940TC phù hợp

1. Chọn đúng kích thước DN: chọn DN50-DN900 theo đường kính danh nghĩa của đường ống.
2. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16 của van.
3. Kiểm tra môi chất: xác định môi chất là nước thải, bùn quặng, bùn than hay bùn đặc để chọn vật liệu làm kín phù hợp.
4. Kiểm tra độ mài mòn: với môi chất có hạt rắn lớn hoặc nồng độ cao, cần xác nhận thêm vật liệu bi, ghế van và lớp phủ bề mặt.
5. Chọn bộ truyền động: xác nhận điện áp, mô-men, kiểu đóng/mở và yêu cầu bộ truyền động chống ẩm hoặc thông minh tích hợp.
6. Kiểm tra điều kiện lắp đặt: không dùng cho môi trường chân không nếu nhà sản xuất đã cảnh báo không phù hợp.

Lưu ý lắp đặt van bi lệch tâm điện mặt bích

Khi lắp đặt van bi lệch tâm điện PQ940TC, cần căn đồng tâm hai mặt bích, dùng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc truyền lực kéo, nén trực tiếp lên thân van. Với môi chất bùn và hạt rắn, nên bố trí van tại vị trí thuận tiện cho kiểm tra, xả rửa và bảo trì định kỳ.

Bộ truyền động điện cần được đấu dây đúng sơ đồ của nhà sản xuất và kiểm tra chiều đóng/mở trước khi vận hành. Nếu môi trường lắp đặt ẩm, có bụi hoặc gần khu vực rửa thiết bị, nên chọn bộ truyền động chống ẩm hoặc cấp bảo vệ phù hợp để tăng độ bền.

Câu hỏi thường gặp về van bi lệch tâm điện PQ940TC

Cần tư vấn van bi lệch tâm điện PQ940TC?

Vantot.vn hỗ trợ chọn đúng DN, vật liệu, kiểu làm kín gốm, bộ truyền động điện, điện áp và phụ kiện theo yêu cầu hệ thống bùn, nước thải hoặc môi chất mài mòn.
