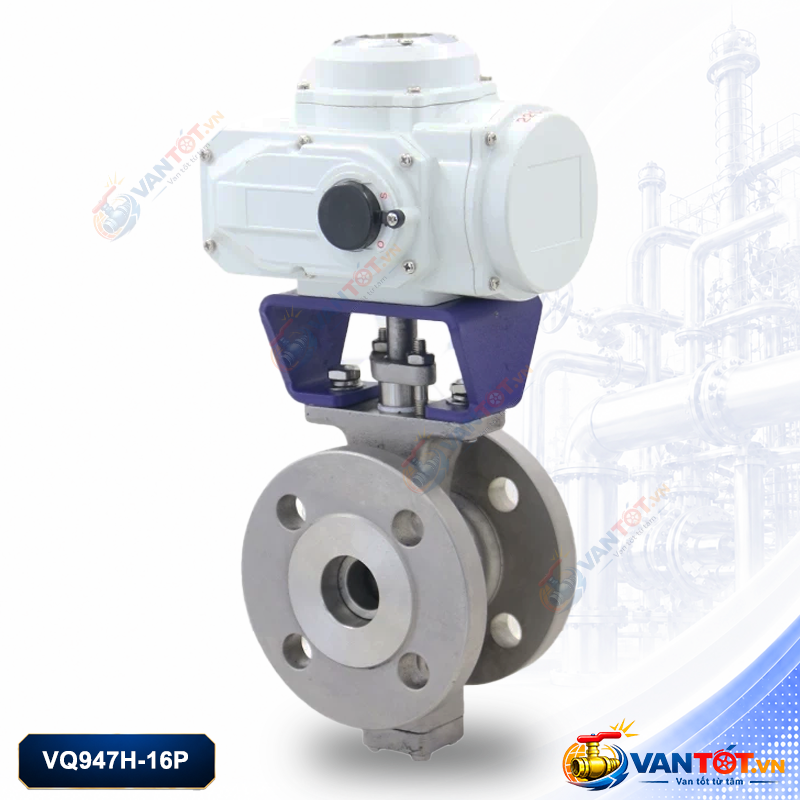

Van bi điện VQ947H-16P chữ V inox 304 mặt bích PN16

Van bi điện VQ947H-16P là dòng van bi chữ V điều khiển bằng bộ truyền động điện, chuyên dùng cho hệ thống cần đóng mở hoặc điều tiết lưu lượng tự động. Sản phẩm có thân van inox 304, kết nối mặt bích, áp suất danh nghĩa PN16, kiểu làm kín cứng và dải kích thước DN15-DN300. Nhờ thiết kế bi chữ V, van phù hợp cho các ứng dụng cần kiểm soát lưu lượng chính xác hơn so với van bi 2 ngả thông thường.

Giới thiệu van bi điện VQ947H-16P

Van bi điện VQ947H-16P là loại van bi chữ V sử dụng bộ truyền động điện để điều khiển góc mở của bi van. Khi bộ truyền động nhận tín hiệu, trục van sẽ quay để đưa van sang trạng thái đóng, mở hoặc mở theo góc nhất định tùy cấu hình điều khiển. Với dạng bi chữ V, van có khả năng điều tiết lưu lượng tốt, đồng thời vẫn giữ được ưu điểm đóng mở nhanh của van bi.

Khác với van bi thông thường chỉ tối ưu cho đóng/mở, van bi chữ V có mép cắt dạng chữ V giúp kiểm soát lưu lượng theo góc mở tốt hơn. Dòng van này thường được sử dụng trong hệ thống nước, khí, dầu, hơi, dung dịch công nghiệp và các dây chuyền cần điều khiển lưu lượng bằng tín hiệu điện.

Ưu điểm của van bi điện VQ947H-16P chữ V

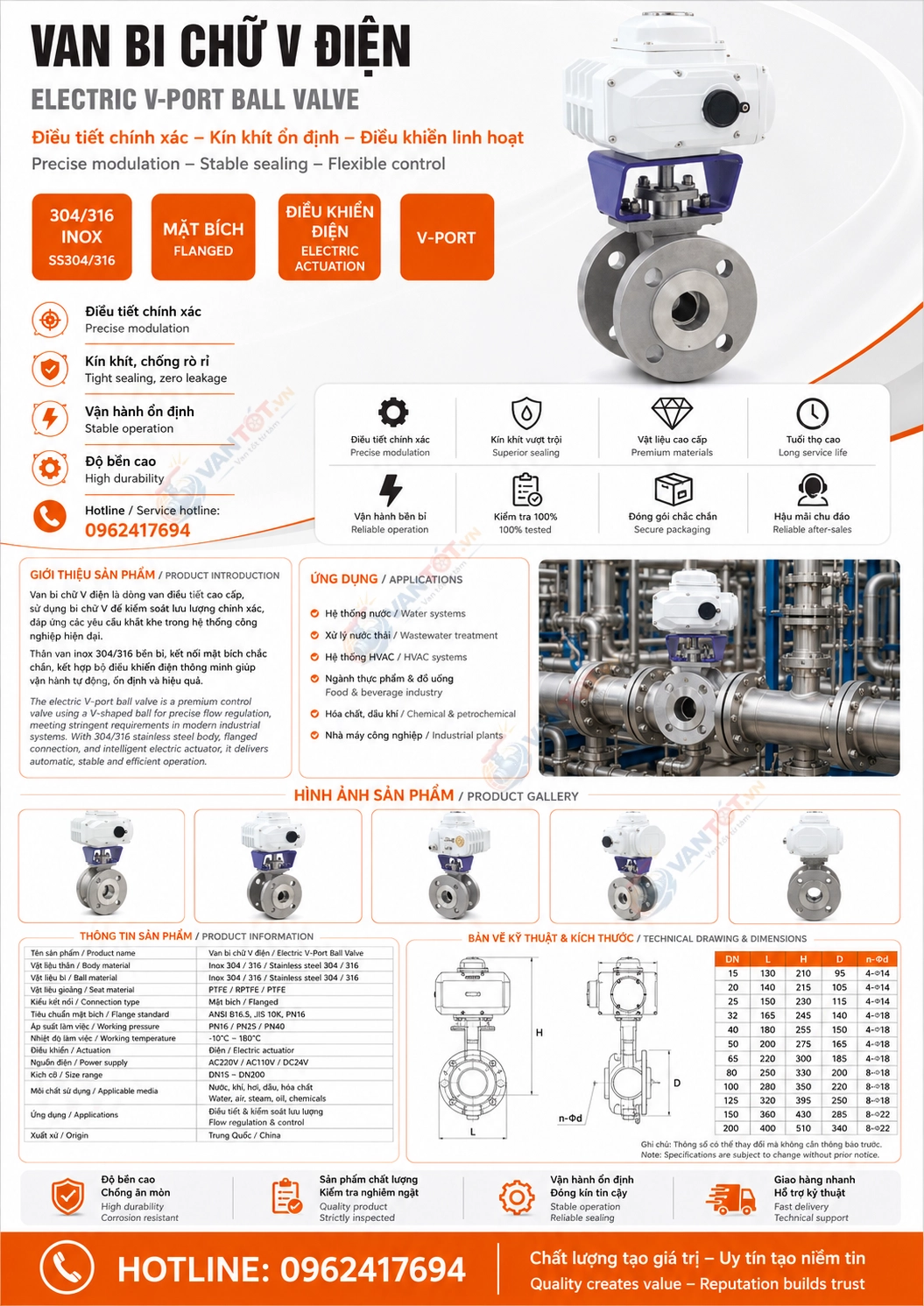

Thông số kỹ thuật van bi điện VQ947H-16P

Ứng dụng của van bi điện VQ947H-16P

Van bi điện VQ947H-16P phù hợp với các hệ thống cần đóng mở tự động hoặc điều tiết lưu lượng bằng tín hiệu điện. Nhờ kết cấu bi chữ V, sản phẩm được dùng nhiều trong các vị trí cần kiểm soát dòng chảy chính xác hơn van bi thông thường.

• Hệ thống nước, khí, dầu và đường ống công nghiệp.
• Dây chuyền sản xuất cần điều tiết lưu lượng tự động.
• Hệ thống xử lý nước, hóa chất nhẹ, cấp thoát nước và thiết bị phụ trợ.
• Tủ điều khiển, hệ thống PLC, SCADA và dây chuyền tự động hóa.
• Các vị trí cần van bi mặt bích inox 304, đóng mở nhanh và điều khiển theo tín hiệu điện.

Cách chọn van bi điện VQ947H-16P phù hợp

1. Chọn đúng kích thước DN: xác định DN15-DN300 theo đường kính danh nghĩa của tuyến ống.
2. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16 của van.
3. Kiểm tra môi chất: xác định môi chất là nước, khí, dầu, hơi hay hóa chất để đánh giá tương thích vật liệu.
4. Chọn kiểu điều khiển: chọn ON/OFF nếu chỉ cần đóng/mở, chọn 4-20mA nếu cần điều tiết lưu lượng.
5. Chọn điện áp: xác nhận AC220V hoặc điện áp khác theo tủ điều khiển hiện có.
6. Kiểm tra nhiệt độ: sản phẩm có nhiệt độ môi chất tham khảo đến khoảng 200℃ theo thông tin sản phẩm.

Lưu ý lắp đặt van bi điện chữ V mặt bích

Khi lắp đặt van bi điện VQ947H-16P, cần căn chỉnh hai mặt bích đồng tâm, sử dụng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc truyền tải trọng lớn lên thân van vì có thể ảnh hưởng đến độ kín và tuổi thọ của bề mặt làm kín.

Bộ truyền động điện cần được đấu dây đúng sơ đồ kỹ thuật, tránh nước xâm nhập và kiểm tra chiều đóng mở trước khi vận hành. Nếu sử dụng kiểu điều tiết 4-20mA, cần hiệu chỉnh tín hiệu điều khiển, tín hiệu phản hồi và góc mở van trước khi đưa vào hệ thống chính thức.

Câu hỏi thường gặp về van bi điện VQ947H-16P

Cần tư vấn van bi điện VQ947H-16P?

Vantot.vn hỗ trợ chọn đúng kích thước DN, điện áp, vật liệu inox, kiểu làm kín, kiểu điều khiển ON/OFF hoặc 4-20mA phù hợp với hệ thống.
