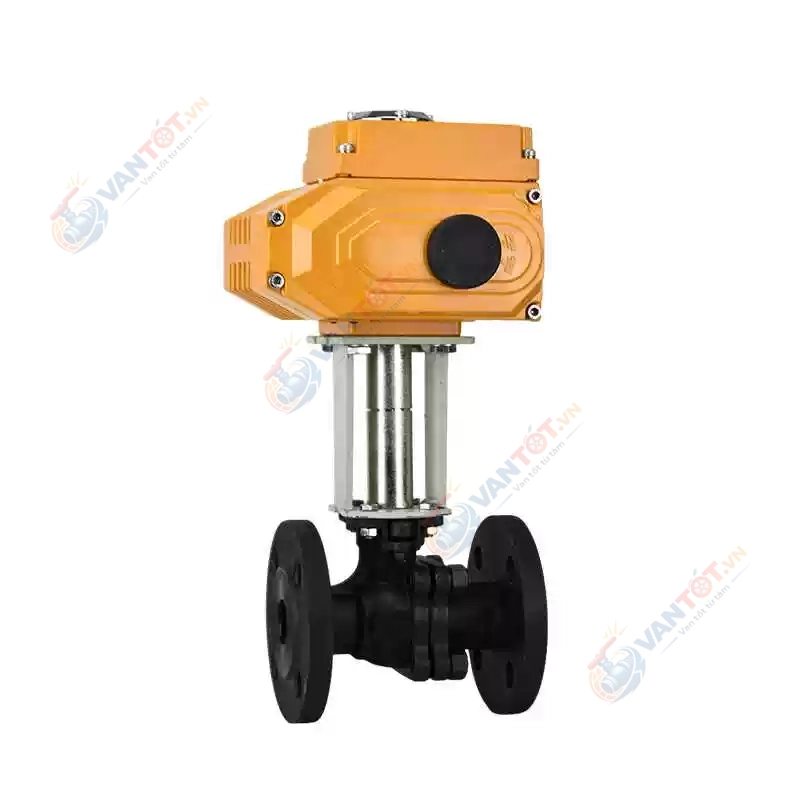

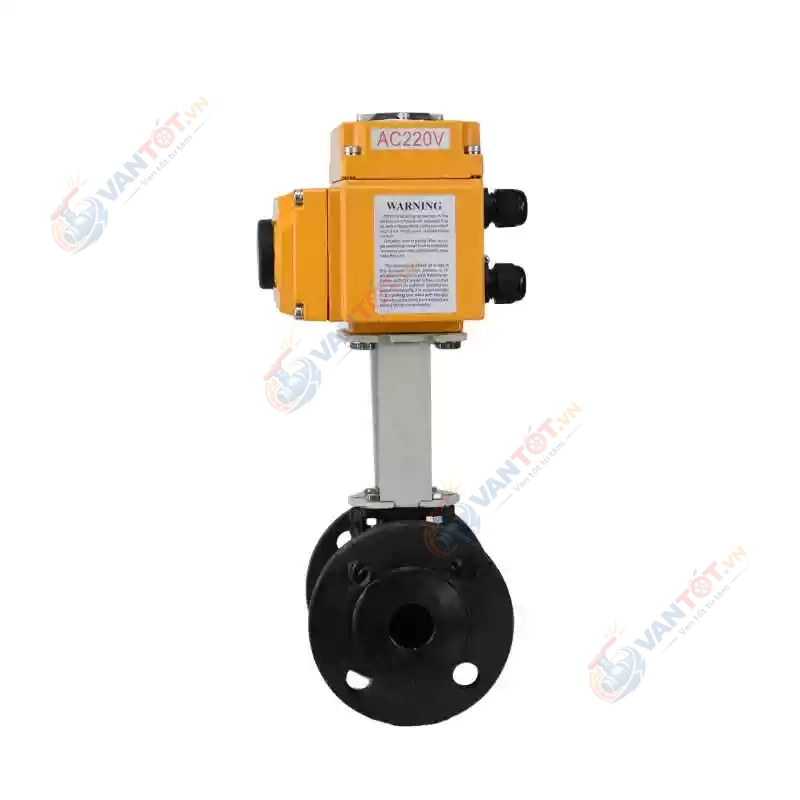

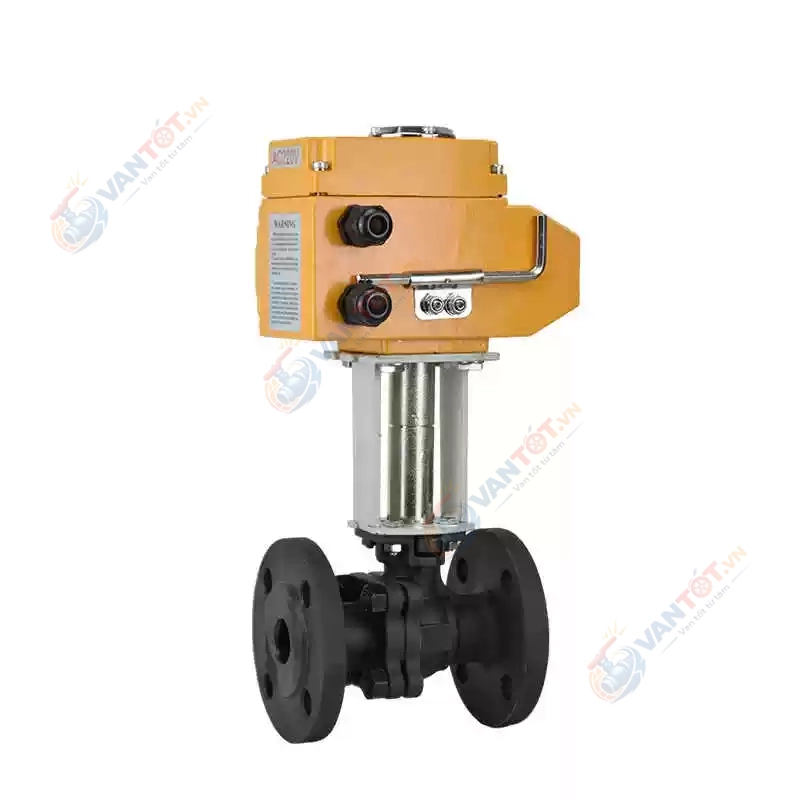

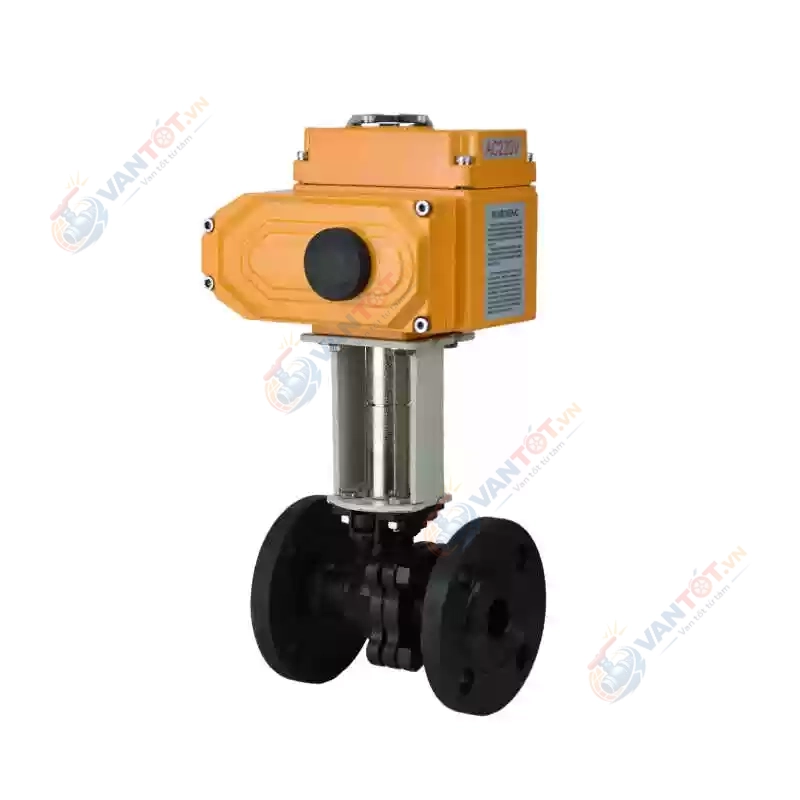

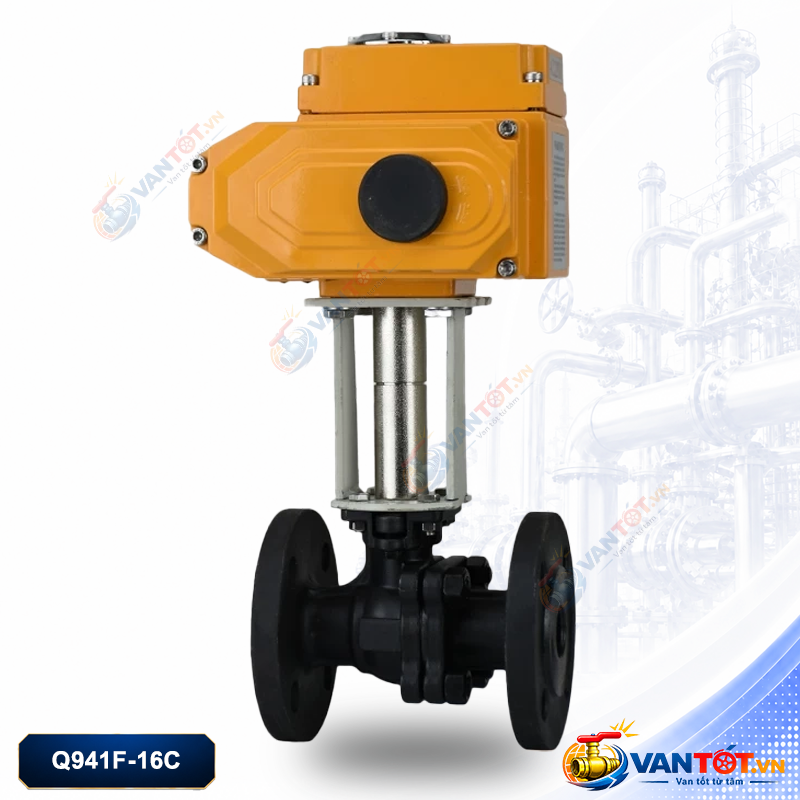

Van bi điện Q941F-16C mặt bích thép đúc PN16

Van bi điện Q941F là dòng van bi mặt bích sử dụng bộ truyền động điện để đóng mở tự động dòng chảy trong đường ống. Model đầy đủ Q941F-16C có thân thép đúc, kết nối mặt bích, áp suất danh nghĩa PN16, ghế làm kín PTFE và dải kích thước DN15-DN200, phù hợp cho các hệ thống nước, dầu, khí, hơi và đường ống công nghiệp.

Giới thiệu van bi điện Q941F

Van bi điện Q941F là thiết bị đóng ngắt đường ống bằng điện. Khi nhận tín hiệu điều khiển, bộ truyền động điện làm quay trục van và bi van 90 độ để mở hoặc đóng dòng chảy. Cơ cấu van bi giúp thời gian đóng mở nhanh, lưu lượng qua van tốt và phù hợp với hệ thống tự động hóa công nghiệp.

Với model Q941F-16C, thân van bằng thép đúc giúp van phù hợp với các hệ thống công nghiệp cần độ bền cơ khí cao. Kết nối mặt bích PN16 giúp lắp đặt chắc chắn, thuận tiện bảo trì. Ghế làm kín PTFE hỗ trợ van đóng kín tốt, vận hành nhẹ và phù hợp với nhiều môi chất thông dụng như nước, dầu, khí và hơi.

Ưu điểm của van bi điện Q941F-16C

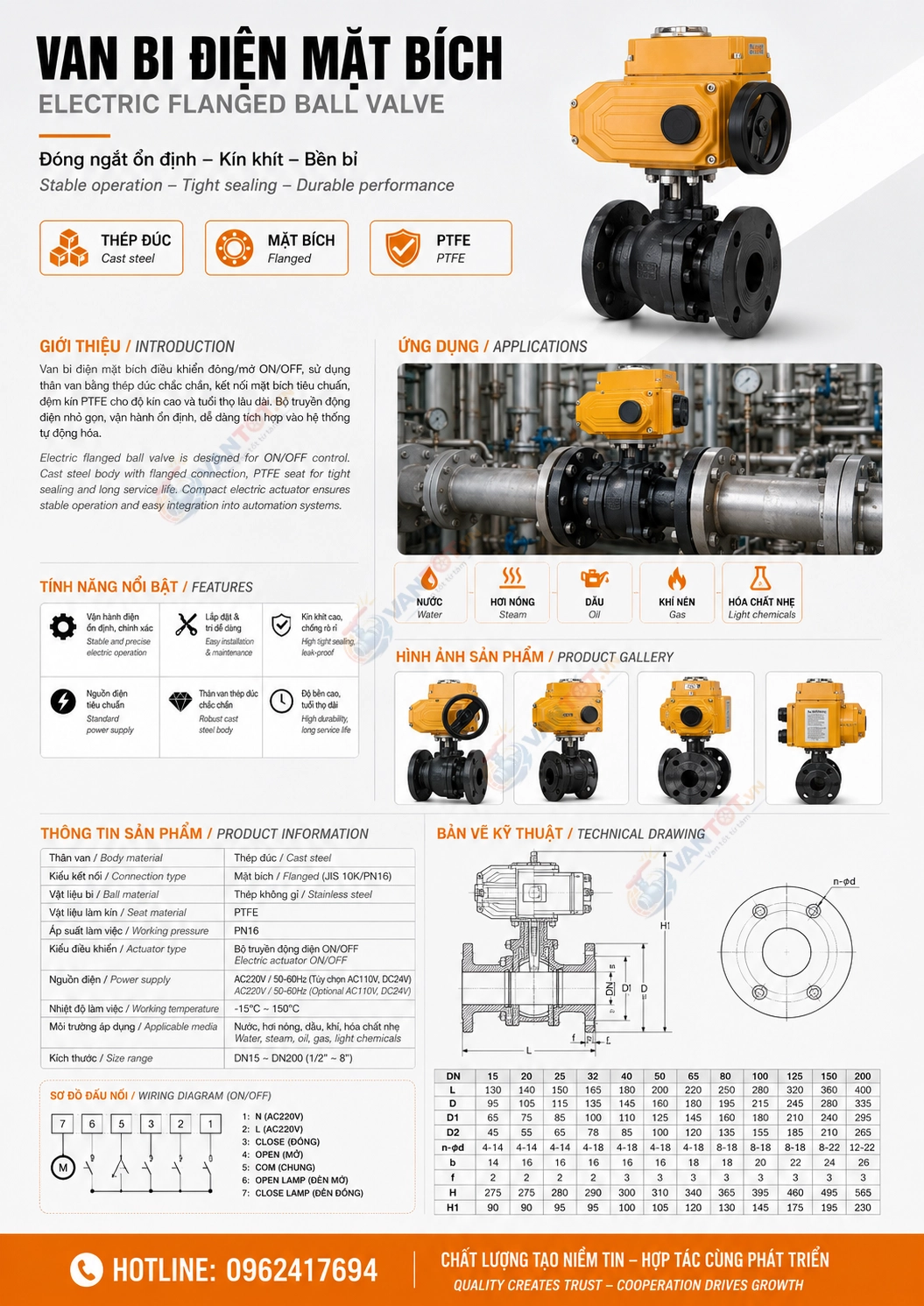

Thông số kỹ thuật van bi điện Q941F-16C

Ứng dụng của van bi điện Q941F

Van bi điện Q941F được dùng trong các hệ thống cần đóng mở tự động, điều khiển từ xa và giảm thao tác thủ công. Với thân thép đúc và kết nối mặt bích PN16, dòng van này phù hợp cho nhiều đường ống công nghiệp có yêu cầu độ bền cơ khí cao.

• Hệ thống cấp nước, xử lý nước và trạm bơm.
• Đường ống dầu, khí, hơi và môi chất công nghiệp.
• Nhà máy sản xuất, dây chuyền tự động hóa và cụm thiết bị công nghiệp.
• Hệ thống cần điều khiển van từ xa bằng tủ điện hoặc PLC.
• Các vị trí khó thao tác bằng tay, cần thay thế van cơ bằng van điện.

Cách chọn van bi điện Q941F

1. Xác định đúng model: từ khóa chính rút gọn là van bi điện Q941F, model đầy đủ là Q941F-16C.
2. Chọn kích thước DN: đối chiếu đường kính danh nghĩa của đường ống, dải tham khảo DN15-DN200.
3. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16.
4. Kiểm tra môi chất: xác định môi chất là nước, dầu, khí, hơi hay hóa chất để kiểm tra tương thích với thép đúc và PTFE.
5. Chọn điện áp: xác nhận AC220V hoặc điện áp khác theo tủ điện của hệ thống.
6. Chọn kiểu điều khiển: ON/OFF cho đóng mở thông thường, tuyến tính nếu cần điều tiết góc mở.

Lưu ý lắp đặt van bi điện Q941F-16C mặt bích

Khi lắp đặt van bi điện Q941F-16C, cần căn chỉnh hai mặt bích đồng tâm, chọn gioăng phù hợp với môi chất và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc tạo lực kéo, lực nén trực tiếp lên thân van.

Bộ truyền động điện cần đấu nối đúng điện áp và đúng sơ đồ dây. Trước khi vận hành chính thức, nên kiểm tra hành trình đóng/mở, chiều quay, tín hiệu phản hồi và trạng thái đóng kín của van. Với môi trường ngoài trời hoặc khu vực ẩm ướt, cần chú ý cấp bảo vệ của bộ điện và biện pháp chống nước cho hộp đấu dây.

Câu hỏi thường gặp về van bi điện Q941F

Cần tư vấn van bi điện Q941F-16C?

Vantot.vn hỗ trợ chọn đúng kích thước DN, áp suất, vật liệu, điện áp bộ truyền động, kiểu điều khiển và phụ kiện theo yêu cầu hệ thống.
