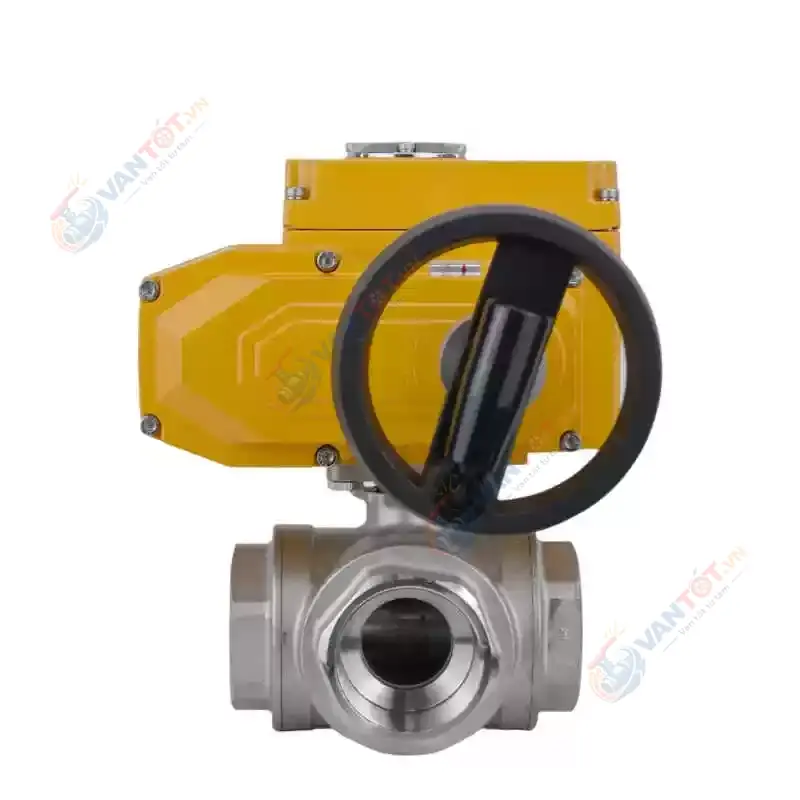

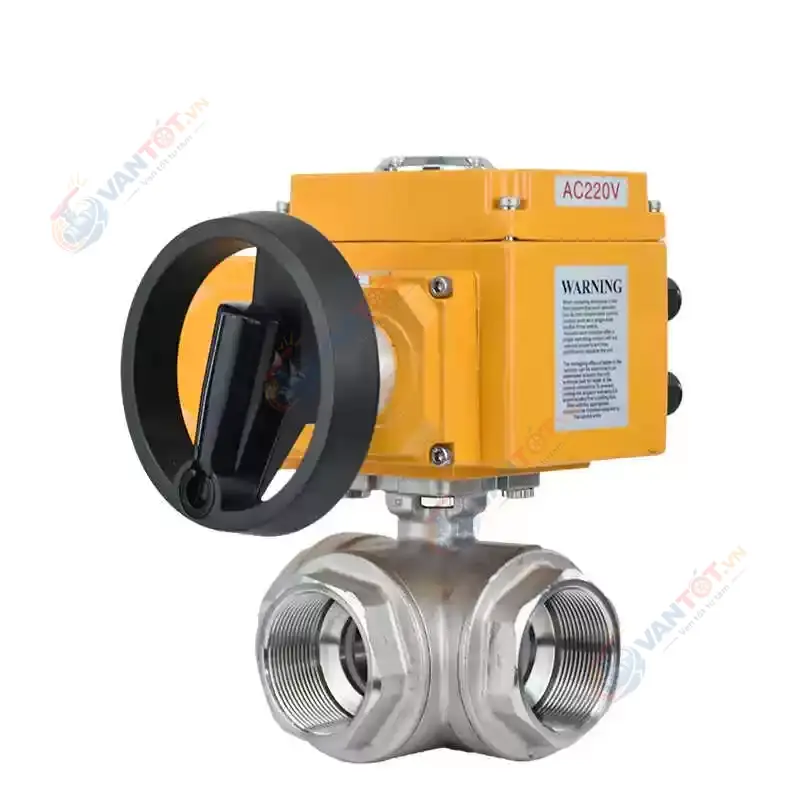

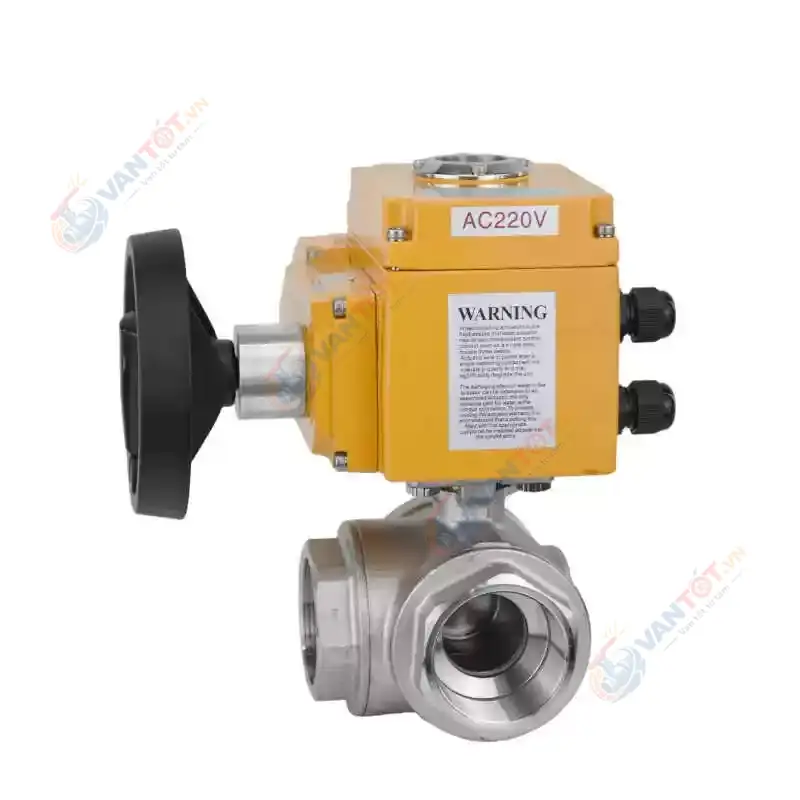

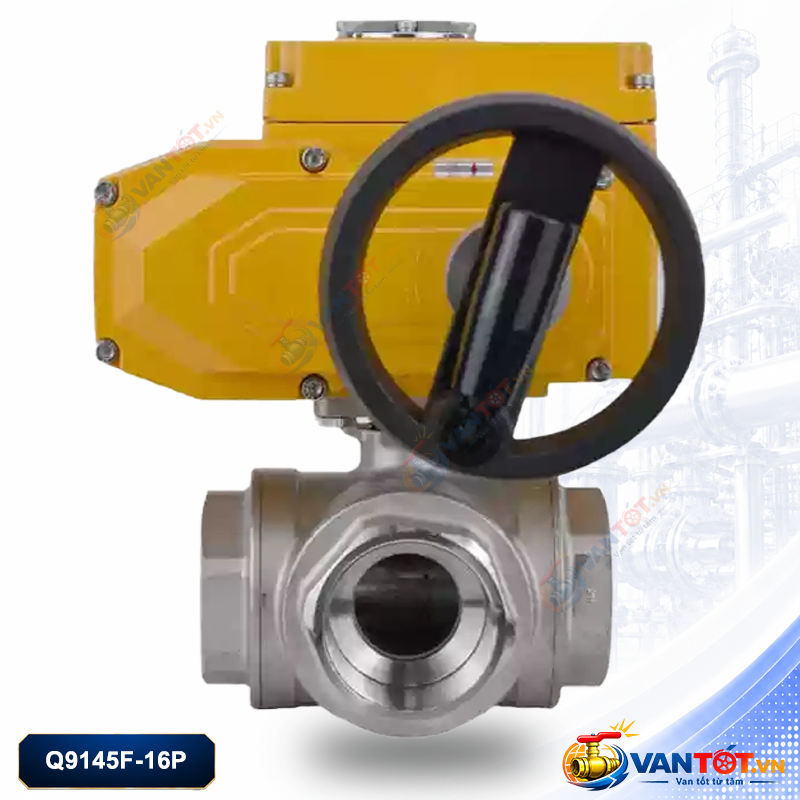

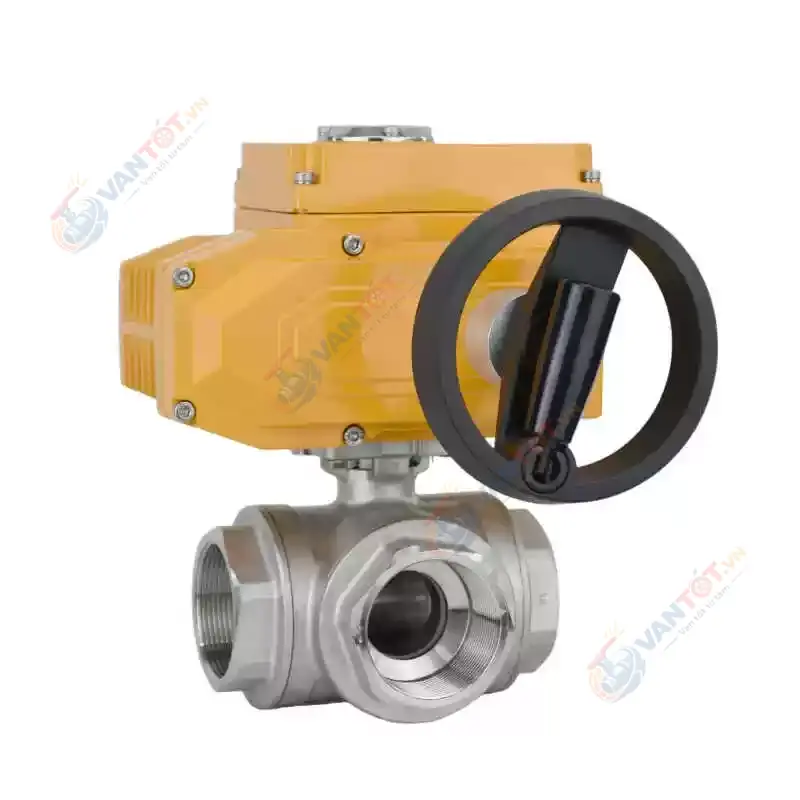

Van bi điện Q914F/Q915F 3 ngả ren trong inox PN16

Van bi điện Q914F là dòng van bi 3 ngả ren trong sử dụng bộ truyền động điện để đóng mở, chia dòng, hợp dòng hoặc chuyển hướng dòng chảy. Sản phẩm có model Q914F/Q915F, thân inox, ghế làm kín PTFE, áp suất PN16, kích thước DN8-DN65 và phù hợp cho nước, khí, dầu cùng các môi chất công nghiệp tương thích.

Giới thiệu van bi điện Q914F

Van bi điện Q914F là thiết bị điều khiển dòng chảy bằng điện, được thiết kế với thân van 3 cửa và bi van có đường thông dạng chữ L hoặc chữ T. Khi bộ truyền động điện hoạt động, trục van quay làm thay đổi vị trí bi van, từ đó cho phép dòng chảy được chuyển hướng, chia dòng hoặc hợp dòng theo yêu cầu hệ thống.

Dòng Q914F/Q915F có kiểu kết nối ren trong nhỏ gọn, phù hợp với hệ thống đường ống DN8-DN65, cụm máy, tủ skid và các vị trí lắp đặt có không gian hạn chế. Thân inox giúp tăng độ bền, ghế PTFE hỗ trợ đóng kín và vận hành nhẹ, còn bộ truyền động điện giúp van có thể điều khiển từ xa qua tủ điện, PLC hoặc bộ điều khiển trung tâm.

Ưu điểm của van bi điện Q914F

Thông số kỹ thuật van bi điện Q914F

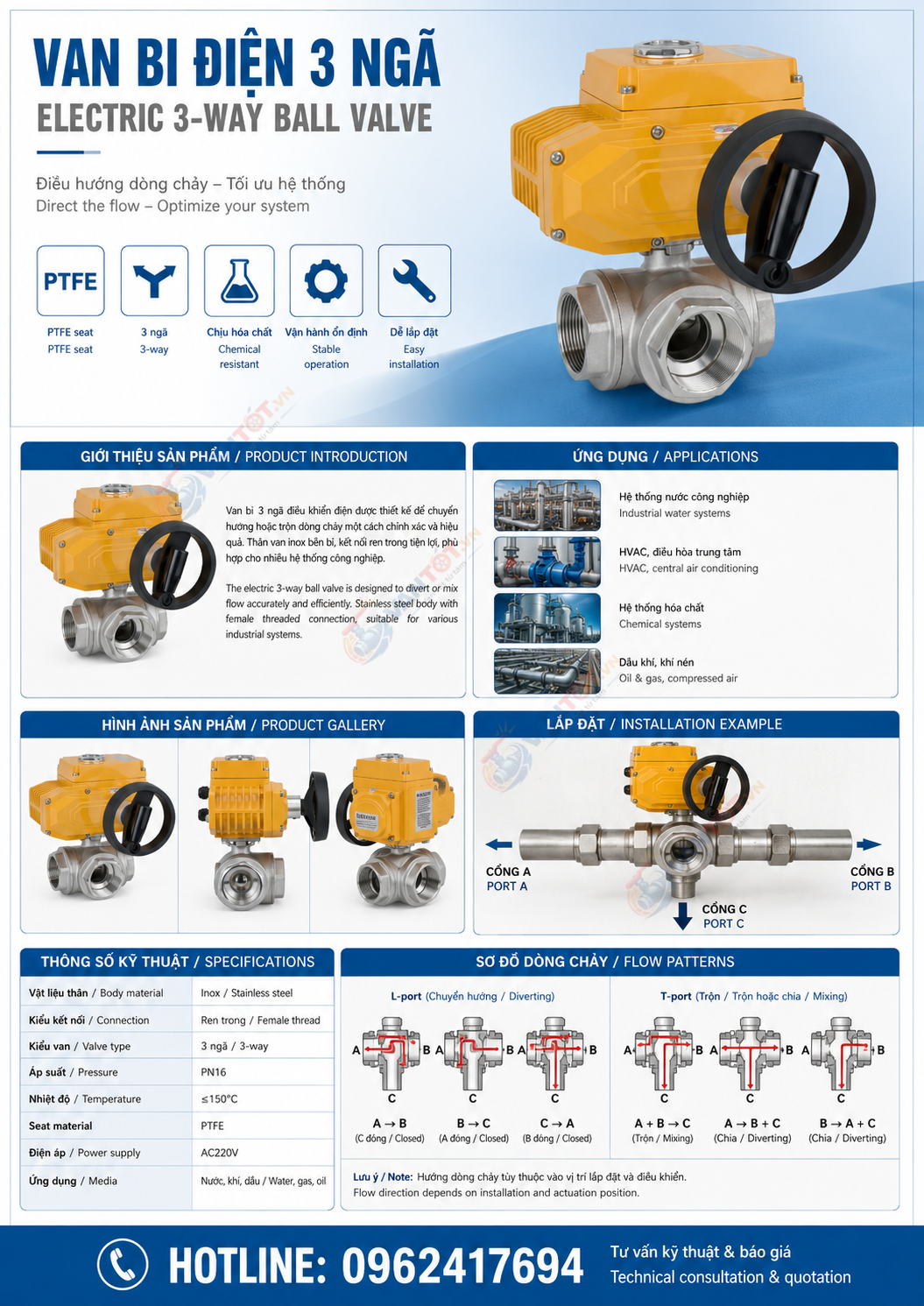

Bi chữ L và bi chữ T của van bi điện Q914F

Khi chọn van bi điện Q914F, cần xác định rõ yêu cầu dòng chảy để chọn đúng dạng bi bên trong. Đây là yếu tố quan trọng nhất đối với van bi 3 ngả.

• Bi chữ L: thường dùng để chuyển hướng dòng chảy từ một cửa sang một trong hai cửa còn lại.
• Bi chữ T: phù hợp cho chia dòng, hợp dòng hoặc tạo nhiều trạng thái thông dòng hơn.
• Góc quay điều khiển: có thể cấu hình theo trạng thái dòng chảy yêu cầu của hệ thống.

Ứng dụng của van bi điện Q914F

Van bi điện Q914F phù hợp cho các hệ thống cần điều khiển dòng chảy qua 3 hướng bằng tín hiệu điện. Với kết nối ren trong và kích thước nhỏ gọn, van thường được dùng trong cụm máy, tủ skid, đường ống phụ trợ và dây chuyền tự động hóa.

• Hệ thống cấp nước, xử lý nước và nước tuần hoàn.
• Đường ống khí, dầu nhẹ và môi chất công nghiệp sạch.
• Cụm thiết bị cần chia dòng, hợp dòng hoặc chuyển hướng dòng chảy.
• Dây chuyền tự động hóa cần van điều khiển bằng điện.
• Hệ thống điều khiển bằng tủ điện, PLC hoặc bộ điều khiển trung tâm.

Cách chọn van bi điện Q914F

1. Xác định đúng model: từ khóa chính rút gọn là van bi điện Q914F; model sản phẩm là Q914F/Q915F.
2. Chọn dạng bi: chọn bi chữ L nếu cần chuyển hướng dòng; chọn bi chữ T nếu cần chia dòng hoặc hợp dòng.
3. Chọn kích thước DN: đối chiếu đường kính danh nghĩa của đường ống, dải tham khảo DN8-DN65.
4. Kiểm tra kiểu ren: xác nhận BSPT, BSP, NPT hoặc tiêu chuẩn ren theo đường ống hiện có.
5. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16.
6. Chọn bộ truyền động điện: xác nhận điện áp, kiểu ON/OFF hoặc tuyến tính, thời gian đóng mở và tín hiệu phản hồi nếu cần kết nối PLC.

Lưu ý lắp đặt van bi điện Q914F ren trong

Khi lắp đặt van bi điện Q914F, cần xác định đúng hướng các cửa van theo sơ đồ đường ống. Trước khi siết ren, nên kiểm tra vị trí các cửa và trạng thái thông dòng của bi van để tránh lắp sai hướng dòng chảy.

Phần ren cần được làm kín bằng vật liệu phù hợp như băng tan hoặc keo ren tương thích với môi chất. Không nên siết quá lực vì có thể làm hỏng ren hoặc gây ứng lực lên thân van. Bộ truyền động điện cần đấu nối đúng điện áp, đúng sơ đồ dây và kiểm tra hành trình đóng/mở trước khi vận hành chính thức.

Câu hỏi thường gặp về van bi điện Q914F

Cần tư vấn van bi điện Q914F/Q915F 3 ngả?

Vantot.vn hỗ trợ chọn đúng kích thước DN, kiểu ren, dạng bi chữ L/T, điện áp bộ truyền động và sơ đồ dòng chảy theo yêu cầu hệ thống.
