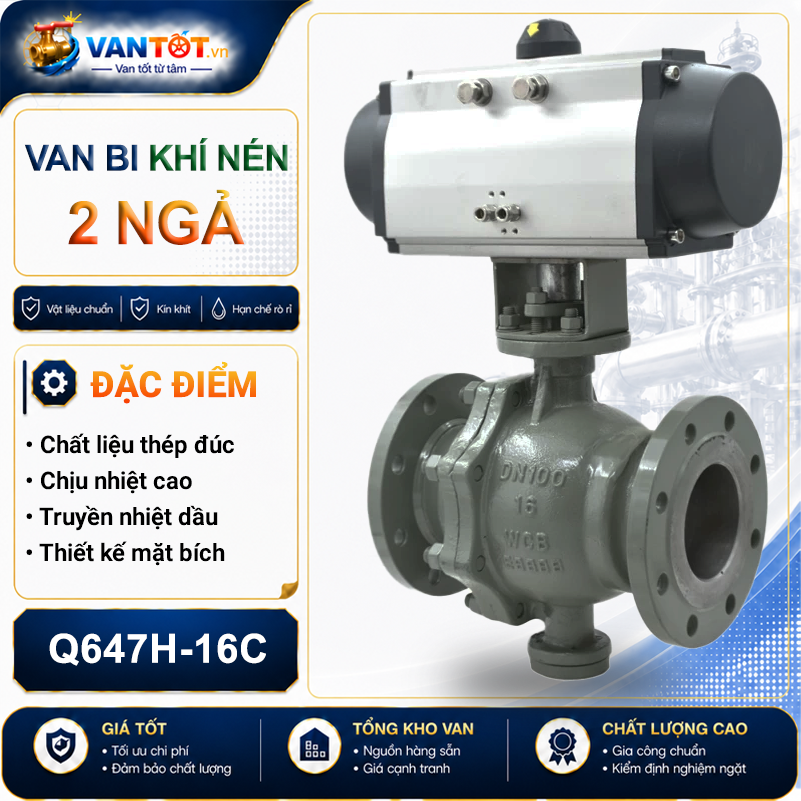

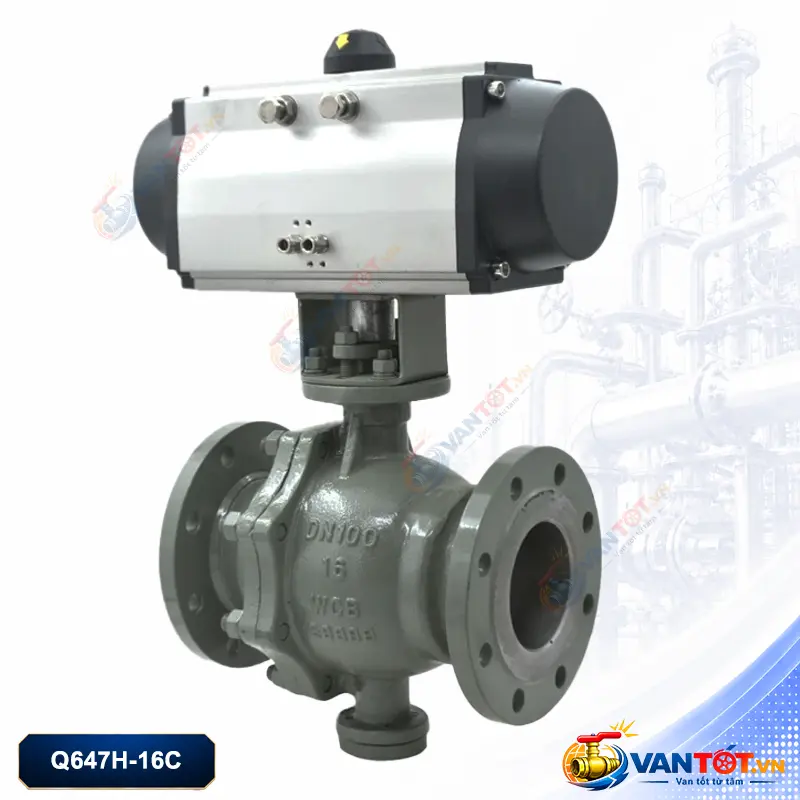

Van bi cố định khí nén Q647H-16C mặt bích thép đúc chịu nhiệt 350℃

Van bi cố định khí nén Q647H-16C là dòng van bi mặt bích bằng thép đúc, điều khiển bằng khí nén, dùng cho các hệ thống đường ống công nghiệp cần đóng mở tự động, lưu lượng lớn và độ bền cao. Sản phẩm có cấu trúc van bi cố định, dạng kênh đường kính đầy đủ, nhiệt độ làm việc tham khảo 350℃ và dải kích thước từ DN50 đến DN300.

Giới thiệu van bi cố định khí nén Q647H-16C

Van bi cố định khí nén Q647H-16C là thiết bị van công nghiệp dùng để đóng mở dòng chảy tự động bằng bộ truyền động khí nén. Dòng van này phù hợp cho các tuyến ống có kích thước lớn, yêu cầu độ bền cao, lưu lượng lớn và vận hành ổn định trong nhà máy.

Sản phẩm sử dụng thân van bằng thép đúc, kết nối mặt bích, cấu trúc van bi cố định và dạng kênh đường kính đầy đủ. Kết cấu này giúp van phù hợp hơn với đường ống lớn, giảm tổn thất áp và hỗ trợ dòng chảy đi qua ổn định.

Van sử dụng bộ truyền động khí nén để đóng mở, có thể kết hợp với van điện từ, công tắc hành trình, bộ lọc điều áp, tủ điều khiển hoặc PLC. Nhờ đó, van phù hợp cho các hệ thống tự động hóa cần điều khiển từ xa, giảm thao tác thủ công và tăng độ an toàn khi vận hành.

Ưu điểm nổi bật của van bi khí nén Q647H-16C

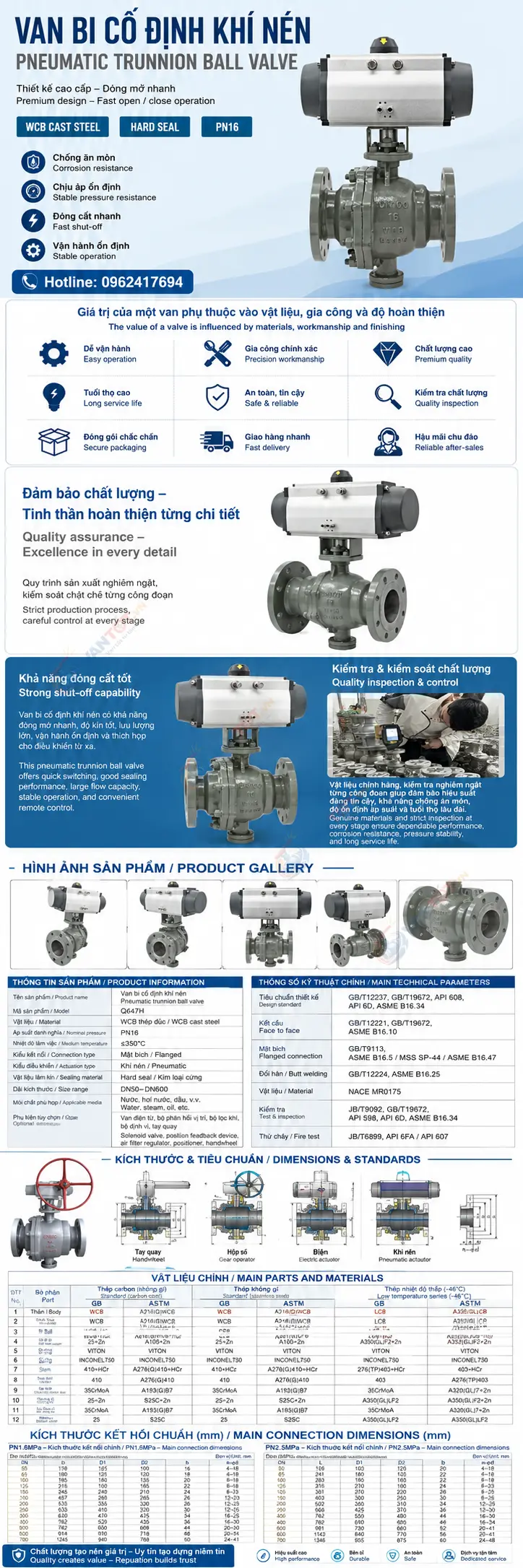

Thông số kỹ thuật van bi cố định khí nén Q647H-16C

Cấu tạo và nguyên lý hoạt động

Van bi cố định khí nén Q647H-16C gồm thân van thép đúc, bi van cố định, trục van, bộ phận làm kín, mặt bích kết nối và bộ truyền động khí nén. Khi cấp khí nén vào actuator, trục van xoay kéo theo bi van quay 90 độ để đóng hoặc mở dòng môi chất trong đường ống.

Cấu trúc bi cố định giúp bi van được đỡ chắc hơn, phù hợp với các kích thước lớn và hệ thống có lưu lượng cao. Dạng đường kính đầy đủ giúp lưu lượng đi qua van tốt hơn, hạn chế giảm áp so với các dòng van có tiết diện thu nhỏ.

Ứng dụng của van bi cố định khí nén Q647H-16C

Van bi cố định khí nén Q647H-16C được sử dụng trong các hệ thống đường ống lớn cần đóng mở tự động, độ bền cao và lưu lượng ổn định. Với thân thép đúc, kết nối mặt bích và bộ truyền động khí nén, sản phẩm phù hợp cho nhiều hệ thống công nghiệp nặng.

• Hệ thống nước công nghiệp, nước tuần hoàn, nước kỹ thuật.
• Đường ống khí đốt, khí công nghiệp và hệ thống cấp khí.
• Đường ống dầu mỏ, dầu công nghiệp và môi chất phù hợp với thép đúc.
• Nhà máy năng lượng, hóa chất, dầu khí, luyện kim, cơ khí, vật liệu xây dựng.
• Hệ thống đường ống DN50-DN300 cần đóng mở nhanh bằng khí nén.
• Các vị trí cần van mặt bích chắc chắn, full bore, giảm tổn thất áp và dễ tự động hóa.

Khi dùng cho môi chất nhiệt độ cao, hơi nước, dầu truyền nhiệt hoặc khí dễ cháy, người dùng cần kiểm tra kỹ tiêu chuẩn mặt bích, áp suất, nhiệt độ, vật liệu gioăng, kiểu actuator và yêu cầu an toàn của hệ thống.

Khi nào nên chọn van bi cố định thay vì van bi nổi?

Van bi cố định thường được ưu tiên cho đường ống kích thước lớn, lưu lượng cao hoặc hệ thống cần độ ổn định cao hơn. So với van bi nổi, kết cấu bi cố định giúp bi van được đỡ chắc hơn, giảm tải cho bộ phận làm kín trong nhiều điều kiện vận hành.

Cách chọn van bi cố định khí nén Q647H-16C phù hợp

Để chọn đúng van bi cố định khí nén Q647H-16C, người dùng cần xác định rõ kích thước đường ống, môi chất, áp suất, nhiệt độ, tiêu chuẩn mặt bích, yêu cầu đóng mở và cấu hình actuator. Với hệ thống nhiệt độ cao hoặc dầu khí, cần kiểm tra thêm vật liệu làm kín và yêu cầu an toàn.

Mua van bi cố định khí nén Q647H-16C tại Vantot.vn

Vantot.vn cung cấp các dòng van công nghiệp, van điều khiển khí nén, van điều khiển điện, van bi cố định, van bi thép đúc, van mặt bích chịu nhiệt và phụ kiện tự động hóa cho nhiều hệ thống sản xuất. Với dòng van bi cố định khí nén Q647H-16C, đội ngũ kỹ thuật có thể hỗ trợ lựa chọn kích thước, vật liệu, tiêu chuẩn mặt bích, actuator, van điện từ, limit switch và bộ lọc điều áp phù hợp với từng điều kiện vận hành.

Câu hỏi thường gặp về van bi cố định khí nén Q647H-16C
