Van bi 3 ngã điều khiển điện Q944F

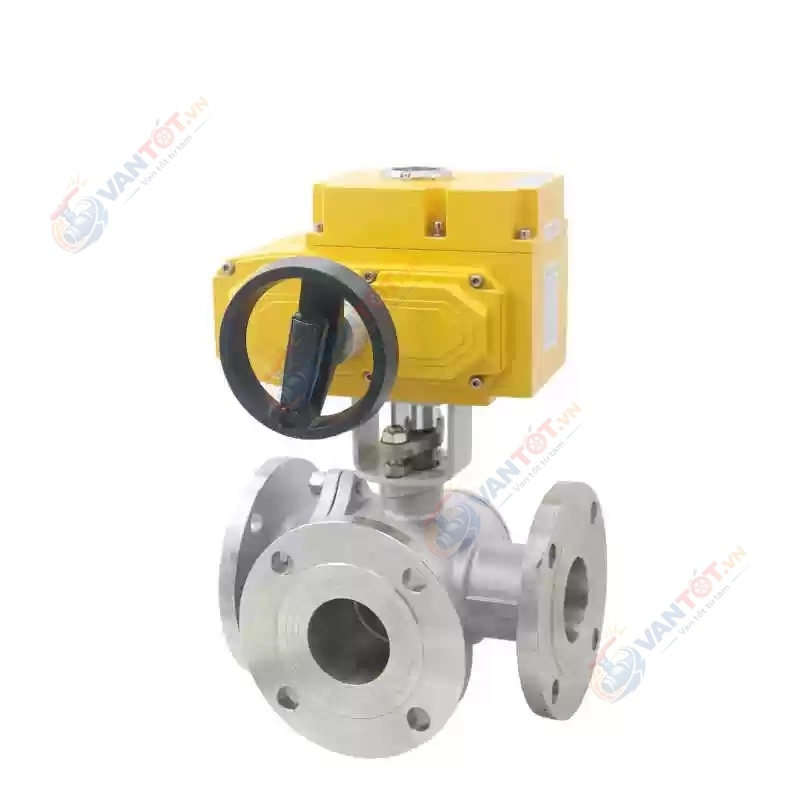

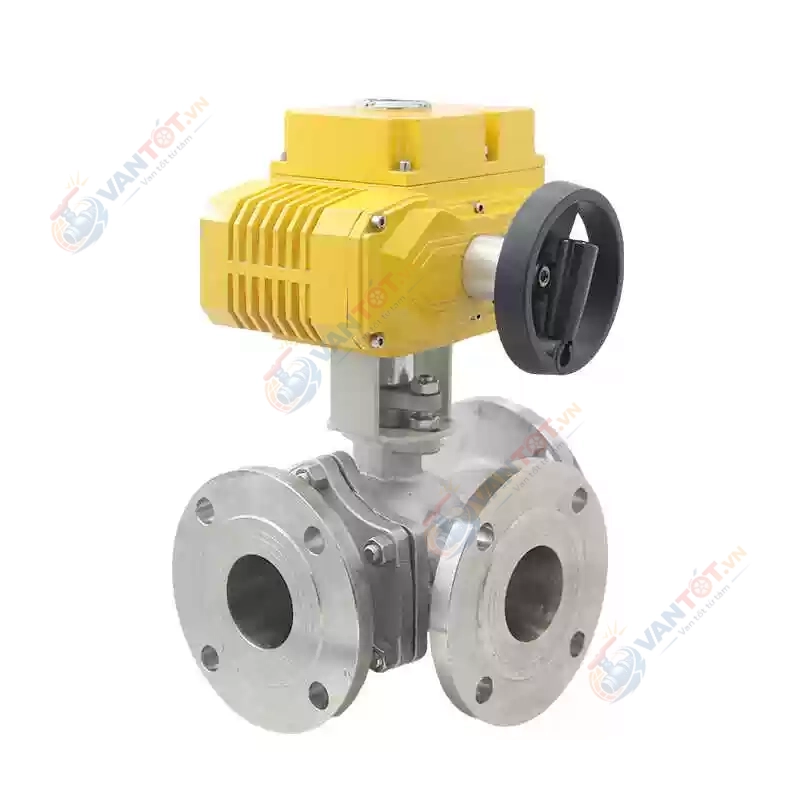

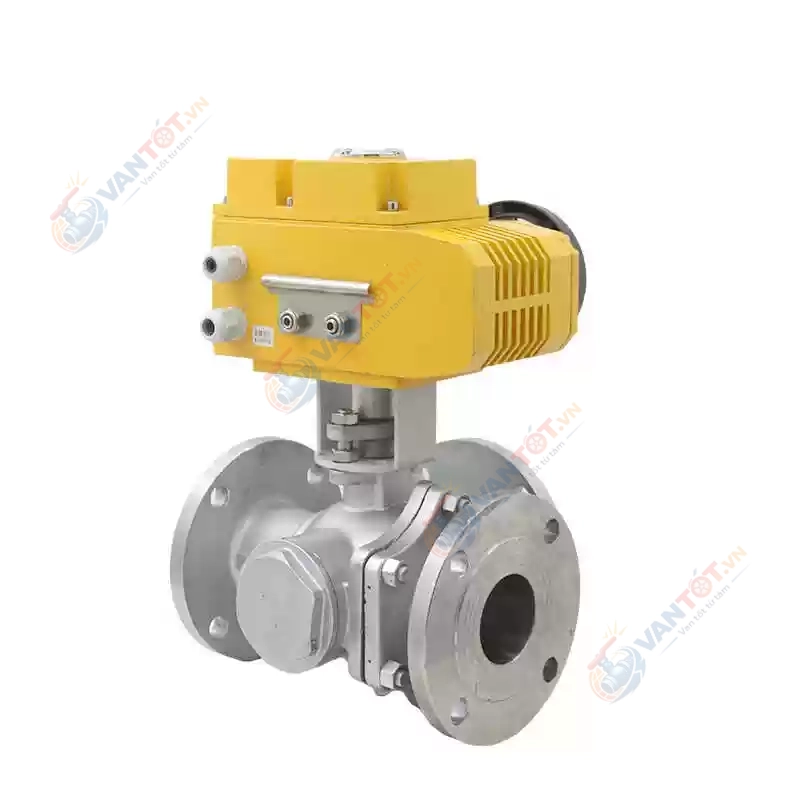

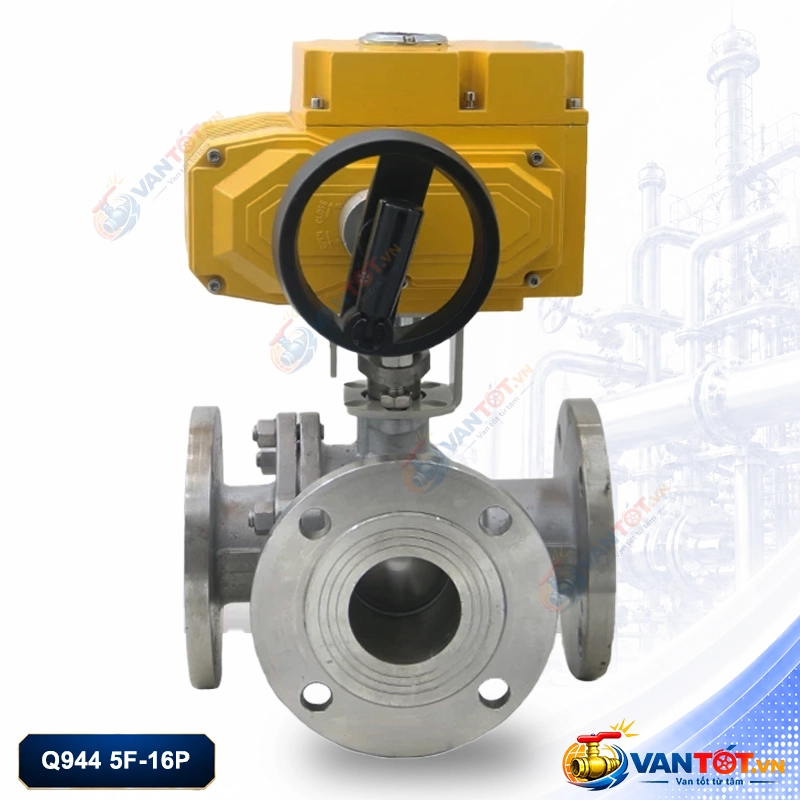

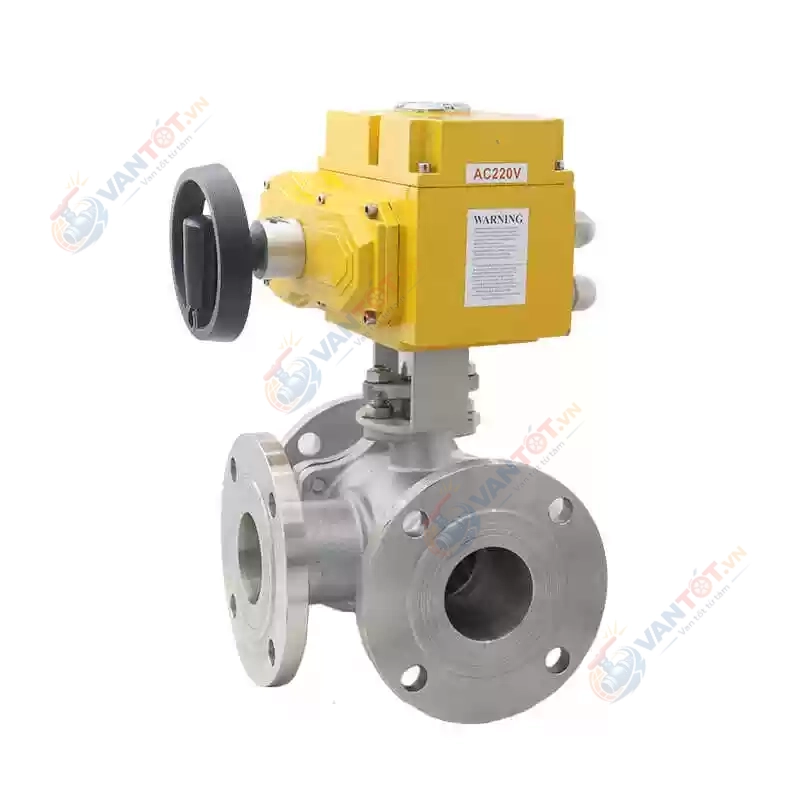

Van bi 3 ngã điều khiển điện Q944F là dòng van bi mặt bích dùng bộ truyền động điện để tự động đóng mở, chia dòng, hợp dòng hoặc chuyển hướng dòng chảy trong hệ thống công nghiệp. Sản phẩm có model đầy đủ Q944F/Q945F-16P, thân inox 304, kết nối mặt bích, áp suất danh nghĩa PN16, kích thước DN15-DN300 và có thể chọn bi chữ L hoặc chữ T theo yêu cầu vận hành.

Giới thiệu van bi 3 ngã điều khiển điện Q944F

Van bi 3 ngã điều khiển điện Q944F là loại van có 3 cửa kết nối, bên trong sử dụng bi van khoan lỗ để điều hướng lưu chất. Khi bộ truyền động điện hoạt động, trục van quay làm thay đổi vị trí lỗ bi, từ đó cho phép dòng chảy đi theo các hướng khác nhau tùy cấu tạo bi chữ L hoặc chữ T.

Dòng van này thường được sử dụng trong các hệ thống cần chuyển hướng dòng chảy, chia một dòng thành hai nhánh hoặc hợp hai dòng thành một dòng. Với thân inox 304, ghế PTFE, kết nối mặt bích PN16 và bộ điều khiển điện, van phù hợp cho nước, khí, dầu và nhiều môi chất công nghiệp cần điều khiển tự động từ xa.

Ưu điểm của van bi 3 ngã điều khiển điện Q944F

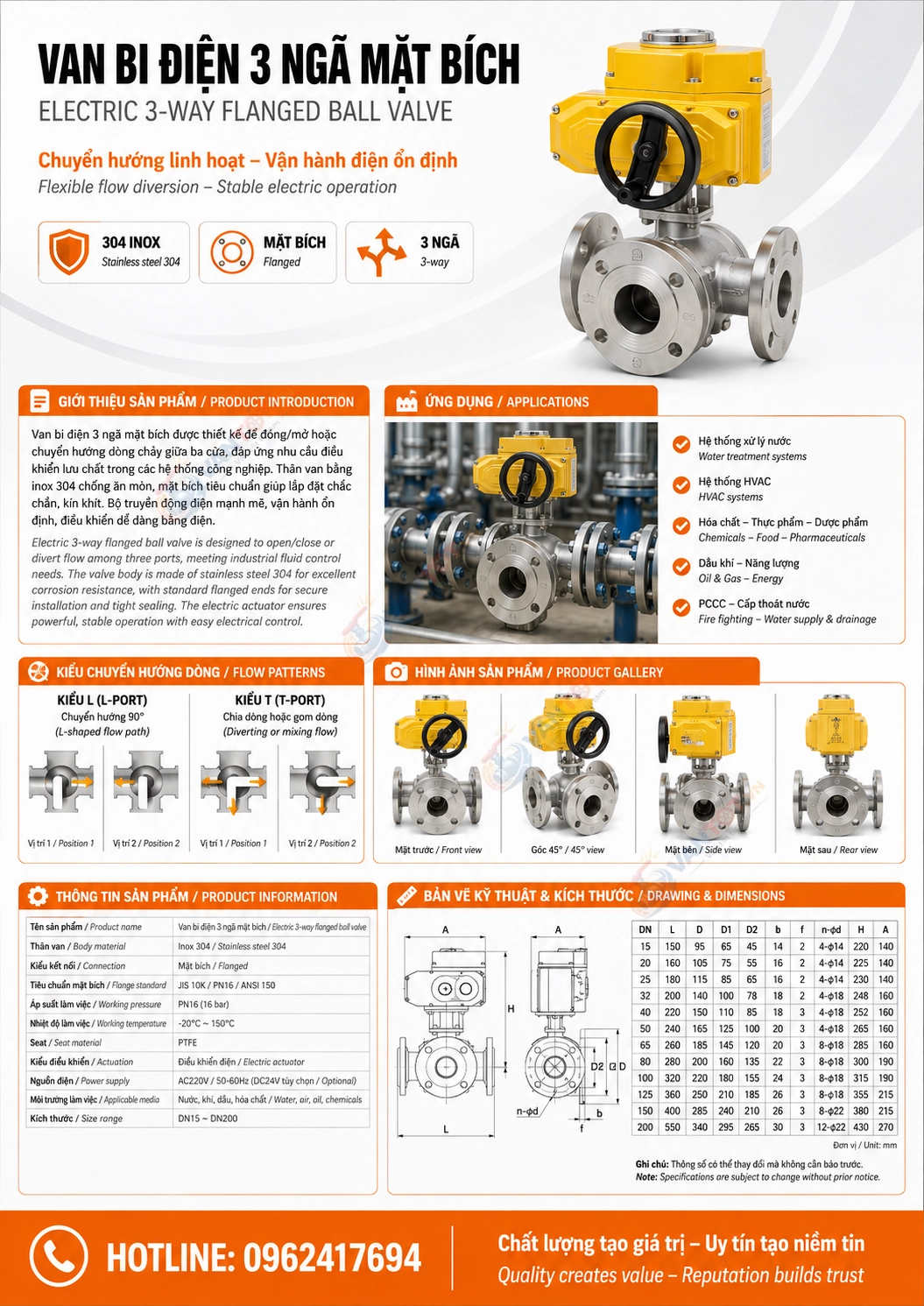

Thông số kỹ thuật van bi 3 ngã điều khiển điện Q944F

Bi chữ L và bi chữ T của van bi 3 ngã điều khiển điện Q944F

Khi chọn van bi 3 ngã điều khiển điện Q944F, cần xác định rõ dạng bi bên trong là chữ L hay chữ T vì hai kiểu này có chức năng dòng chảy khác nhau.

• Bi chữ L: thường dùng để chuyển hướng dòng chảy từ một cửa vào sang một trong hai cửa ra.
• Bi chữ T: có thể dùng để chia dòng, hợp dòng hoặc tạo nhiều trạng thái thông dòng hơn tùy góc quay và cấu hình van.
• Góc quay điều khiển: tùy cấu hình bộ điện, van có thể điều khiển theo các vị trí tương ứng với sơ đồ dòng chảy yêu cầu.

Ứng dụng của van bi 3 ngã điều khiển điện Q944F

Van bi 3 ngã điều khiển điện Q944F phù hợp cho các hệ thống cần tự động hóa hướng dòng chảy thay vì chỉ đóng mở một tuyến ống đơn giản. Van thường được dùng trong dây chuyền sản xuất, hệ thống phân phối lưu chất và các cụm thiết bị cần chuyển hướng bằng tín hiệu điện.

• Hệ thống cấp nước, xử lý nước và phân phối nước công nghiệp.
• Đường ống dầu, khí nén, khí công nghiệp và môi chất sạch.
• Hệ thống cần chuyển hướng dòng chảy giữa hai nhánh đường ống.
• Dây chuyền sản xuất cần chia dòng hoặc hợp dòng tự động.
• Tủ điều khiển trung tâm, PLC và hệ thống tự động hóa nhà máy.

Cách chọn van bi 3 ngã điều khiển điện Q944F

1. Xác định đúng tên và model: sản phẩm dùng thống nhất từ khóa chính là van bi 3 ngã điều khiển điện Q944F, model đầy đủ Q944F/Q945F-16P.
2. Chọn kiểu bi: chọn bi chữ L nếu cần chuyển hướng dòng, chọn bi chữ T nếu cần chia dòng hoặc hợp dòng.
3. Chọn kích thước DN: đối chiếu đường kính danh nghĩa của đường ống, dải tham khảo DN15-DN300.
4. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16 của van.
5. Kiểm tra môi chất: xác nhận môi chất là nước, khí, dầu hay hóa chất nhẹ để kiểm tra tương thích với inox 304 và PTFE.
6. Chọn bộ truyền động điện: xác định điện áp, kiểu ON/OFF hoặc tuyến tính, thời gian đóng mở và tín hiệu phản hồi nếu cần kết nối PLC.

Lưu ý lắp đặt van bi 3 ngã điều khiển điện Q944F

Khi lắp đặt van bi 3 ngã điều khiển điện Q944F, cần căn chỉnh đúng hướng các cửa van theo sơ đồ đường ống. Trước khi siết mặt bích, nên kiểm tra vị trí cửa A, B, C và trạng thái thông dòng của bi van để tránh lắp sai hướng dòng chảy.

Bộ truyền động điện cần được đấu nối đúng điện áp và đúng sơ đồ dây. Trước khi vận hành chính thức, nên chạy thử từng vị trí đóng/mở, kiểm tra tín hiệu phản hồi, chiều quay, trạng thái thông dòng và độ kín của các mặt bích. Với môi trường ngoài trời hoặc ẩm ướt, cần chú ý cấp bảo vệ của bộ điện và biện pháp chống nước cho hộp đấu dây.

Câu hỏi thường gặp về van bi 3 ngã điều khiển điện Q944F

Cần tư vấn van bi 3 ngã điều khiển điện Q944F?

Vantot.vn hỗ trợ chọn đúng kiểu bi chữ L/T, kích thước DN, áp suất, điện áp bộ truyền động và sơ đồ dòng chảy theo yêu cầu hệ thống.
