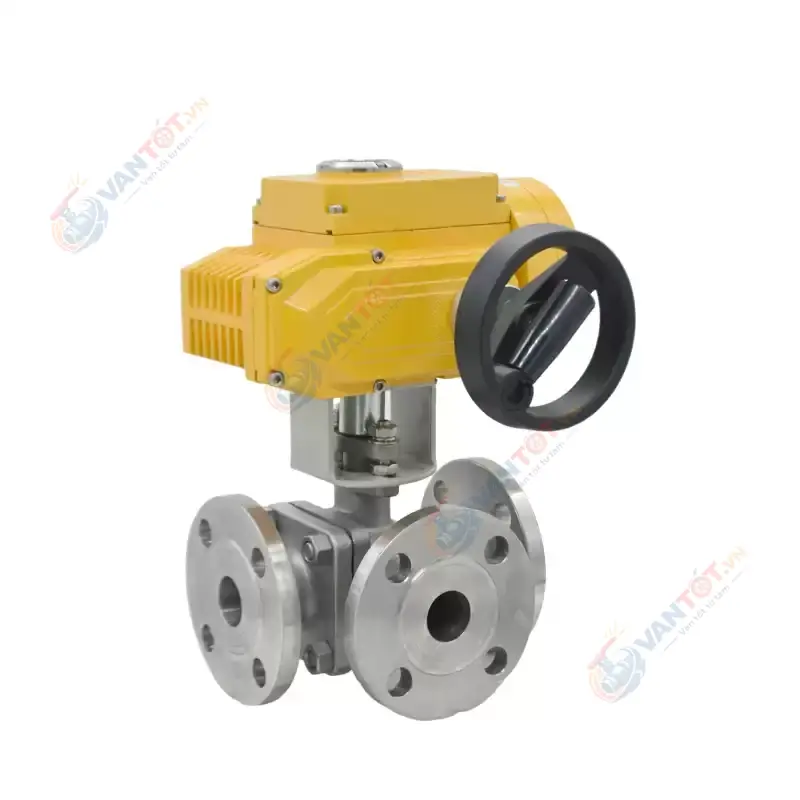

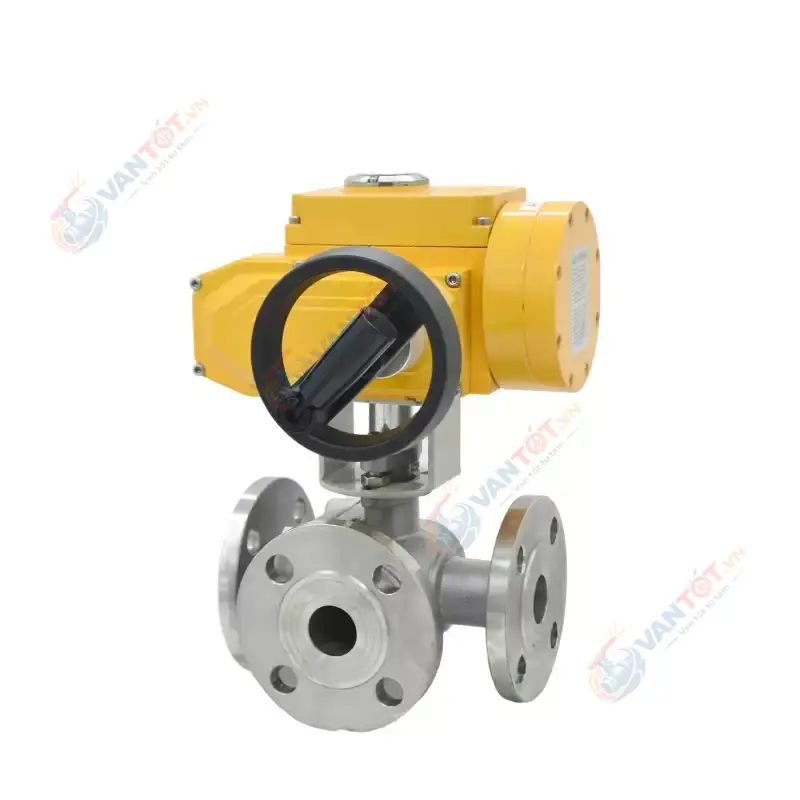

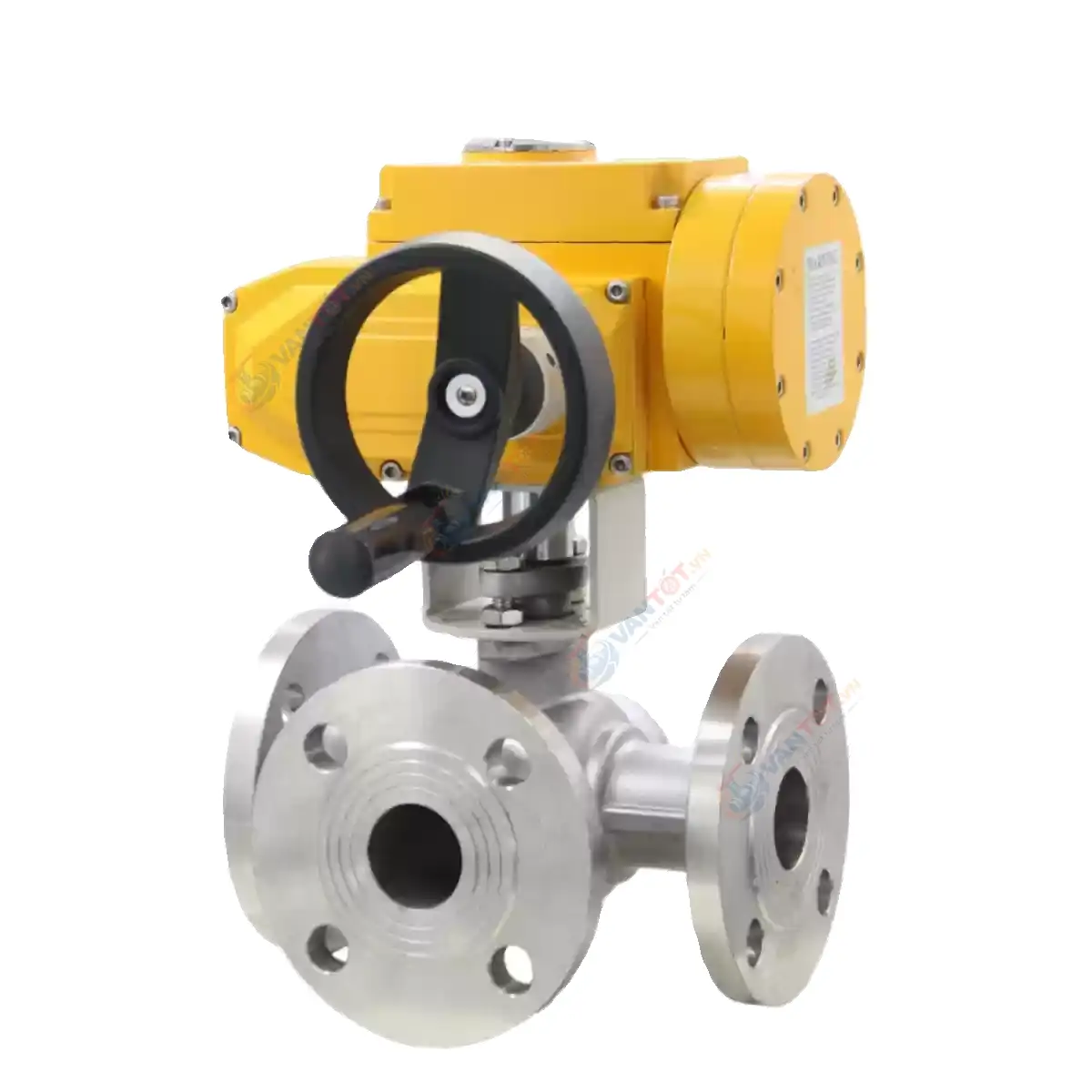

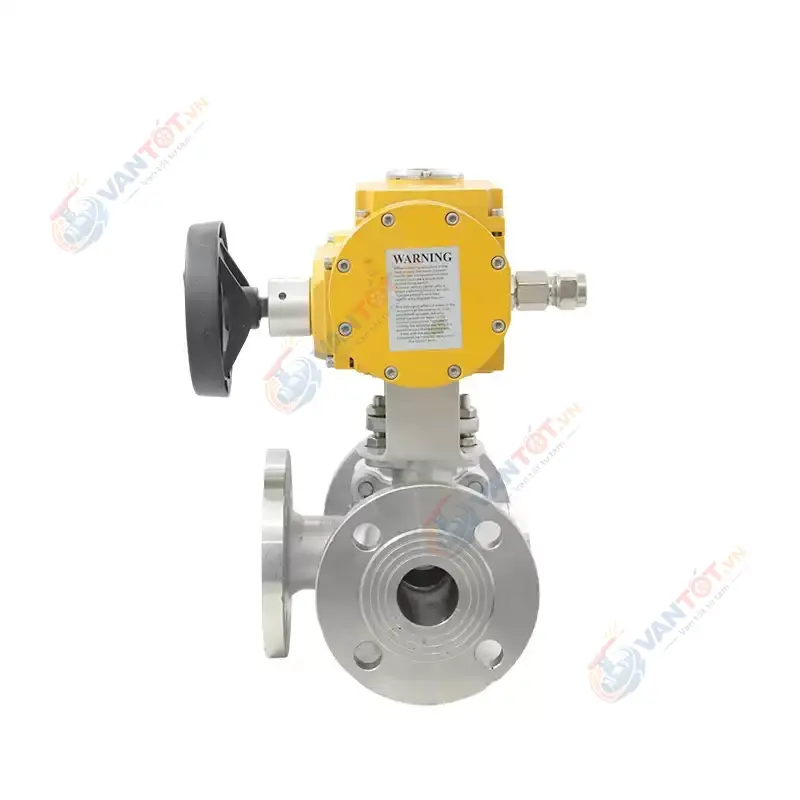

Van bi 3 ngả điện Q944F Q945F inox 304 mặt bích PN16

Van bi 3 ngả điện Q944F Q945F là dòng van bi mặt bích sử dụng bộ truyền động điện để đóng mở, chuyển hướng, chia dòng hoặc trộn dòng chảy trong hệ thống đường ống. Sản phẩm có thân van inox 304, kết nối mặt bích, áp suất danh nghĩa PN16, gioăng làm kín PTFE và dải kích thước DN15-DN300, phù hợp cho nước, khí, dầu và nhiều hệ thống công nghiệp.

Giới thiệu van bi 3 ngả điện Q944F/Q945F

Van bi 3 ngả điện là loại van có ba cửa kết nối, bên trong sử dụng bi van khoan lỗ theo dạng chữ L hoặc chữ T. Khi bộ truyền động điện quay trục van, bi van thay đổi vị trí để điều khiển hướng lưu thông của môi chất. Nhờ cấu tạo này, van có thể dùng để chuyển hướng dòng chảy, chia dòng sang nhiều nhánh hoặc trộn dòng trong cùng một hệ thống.

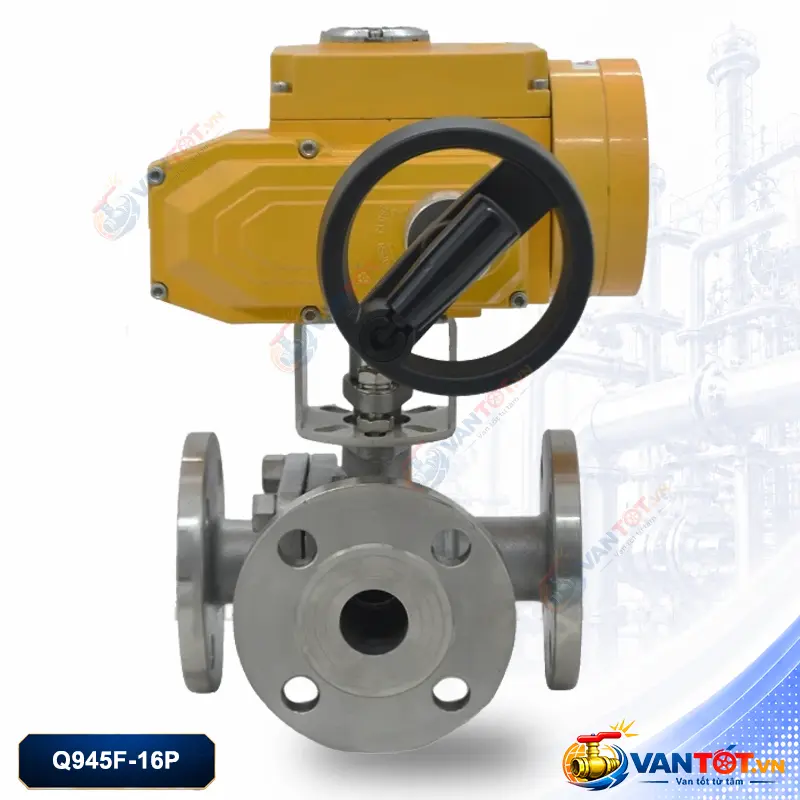

Dòng Q944F/Q945F thường được dùng cho hệ thống tự động hóa cần van bi 3 ngả kết nối mặt bích. Trong đó, cấu hình Q944F thường tương ứng với kiểu bi chữ L, phù hợp cho chuyển hướng dòng; cấu hình Q945F thường tương ứng với kiểu bi chữ T, phù hợp cho chia dòng, trộn dòng hoặc nhiều trạng thái lưu thông hơn.

Ưu điểm của van bi 3 ngả điện Q944F/Q945F

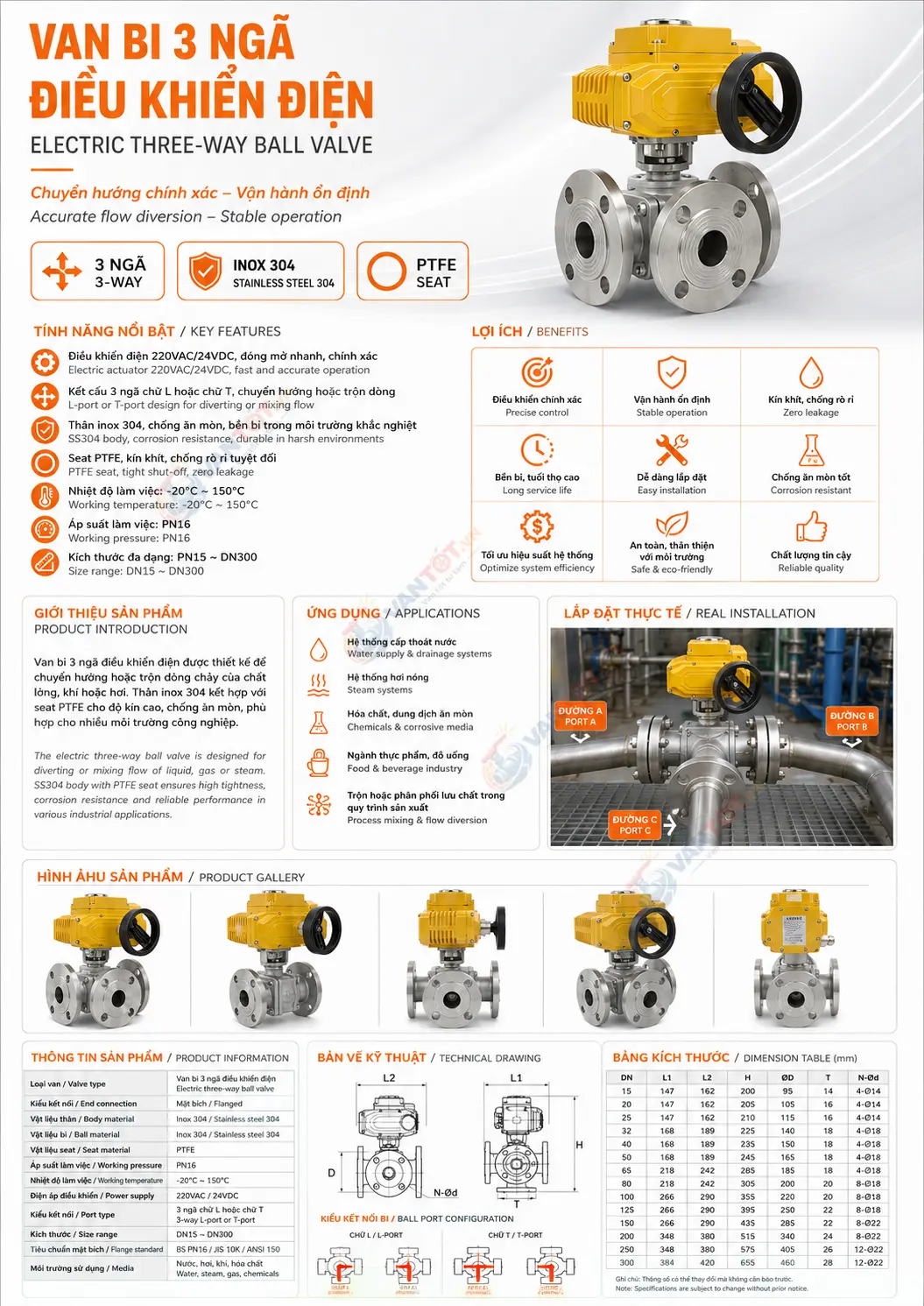

Thông số kỹ thuật van bi 3 ngả điện Q944F/Q945F

Ứng dụng của van bi 3 ngả điện mặt bích

Van bi 3 ngả điện Q944F/Q945F được dùng trong các hệ thống cần điều khiển hướng dòng tự động. So với van 2 ngả thông thường, van 3 ngả có thêm một cửa kết nối, giúp bố trí đường ống linh hoạt hơn trong các hệ thống chia dòng, trộn dòng hoặc chuyển hướng dòng chảy.

• Hệ thống nước, nước nóng, nước tuần hoàn và xử lý nước.
• Đường ống khí, dầu và môi chất công nghiệp thông dụng.
• Hệ thống HVAC, trao đổi nhiệt, làm mát và gia nhiệt.
• Dây chuyền sản xuất cần chia dòng, trộn dòng hoặc chuyển hướng lưu chất.
• Tủ điều khiển tự động, PLC và hệ thống vận hành từ xa trong nhà máy.

Cách chọn van bi 3 ngả điện Q944F/Q945F phù hợp

1. Chọn đúng kích thước DN: chọn DN15-DN300 theo đường kính danh nghĩa của đường ống.
2. Chọn kiểu bi: Q944F thường dùng cho bi chữ L để chuyển hướng dòng; Q945F thường dùng cho bi chữ T để chia dòng hoặc trộn dòng.
3. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16 của van.
4. Kiểm tra môi chất: xác nhận môi chất có tương thích với inox 304 và gioăng PTFE hay không.
5. Chọn điện áp actuator: xác nhận nguồn AC220V, AC380V, DC24V hoặc điện áp khác theo hệ thống điều khiển.
6. Chọn phụ kiện: cân nhắc tay quay phụ trợ, chống cháy nổ, chống nước hoặc tự hồi khi mất điện nếu hệ thống yêu cầu.

Lưu ý lắp đặt van bi 3 ngả điện mặt bích

Khi lắp đặt van bi 3 ngả điện mặt bích, cần xác định đúng hướng dòng chảy và đúng trạng thái làm việc của từng cửa van. Sơ đồ dòng của bi chữ L và bi chữ T khác nhau, vì vậy cần kiểm tra bản vẽ lưu hướng trước khi cố định van trên đường ống.

Hai mặt bích cần được căn đồng tâm, dùng gioăng phù hợp và siết bulông đều theo đường chéo. Không để đường ống bị lệch tâm hoặc truyền lực kéo, nén trực tiếp lên thân van. Phần bộ truyền động điện cần được bảo vệ khỏi nước mưa, hơi hóa chất hoặc môi trường ẩm nếu chưa có cấp bảo vệ phù hợp.

Câu hỏi thường gặp về van bi 3 ngả điện Q944F/Q945F

Cần tư vấn van bi 3 ngả điện Q944F/Q945F?

Vantot.vn hỗ trợ chọn đúng DN, vật liệu inox 304, kiểu bi chữ L/chữ T, điện áp, phụ kiện và cấu hình điều khiển theo yêu cầu hệ thống.
