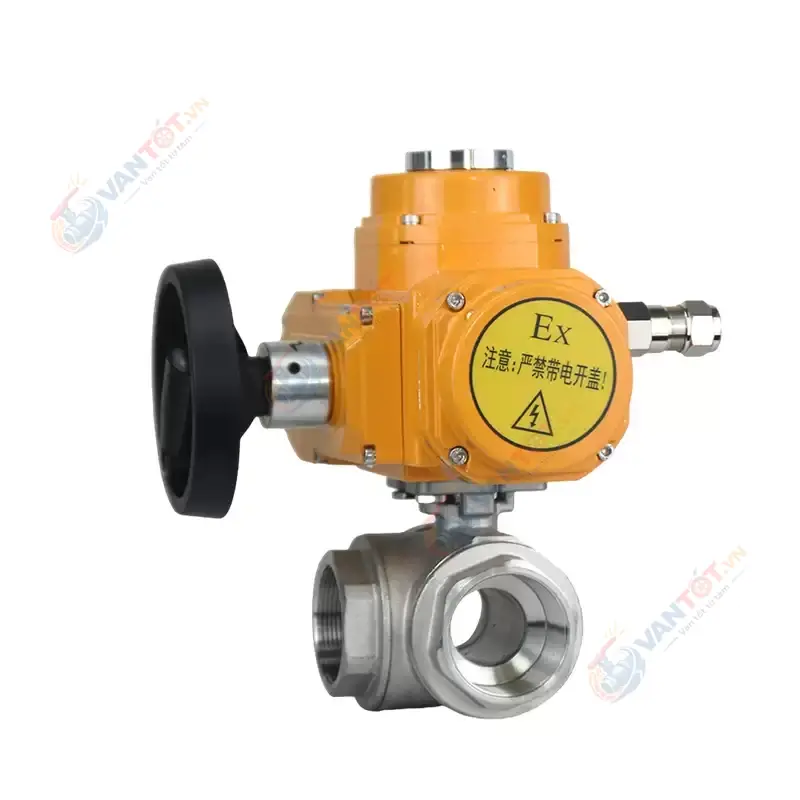

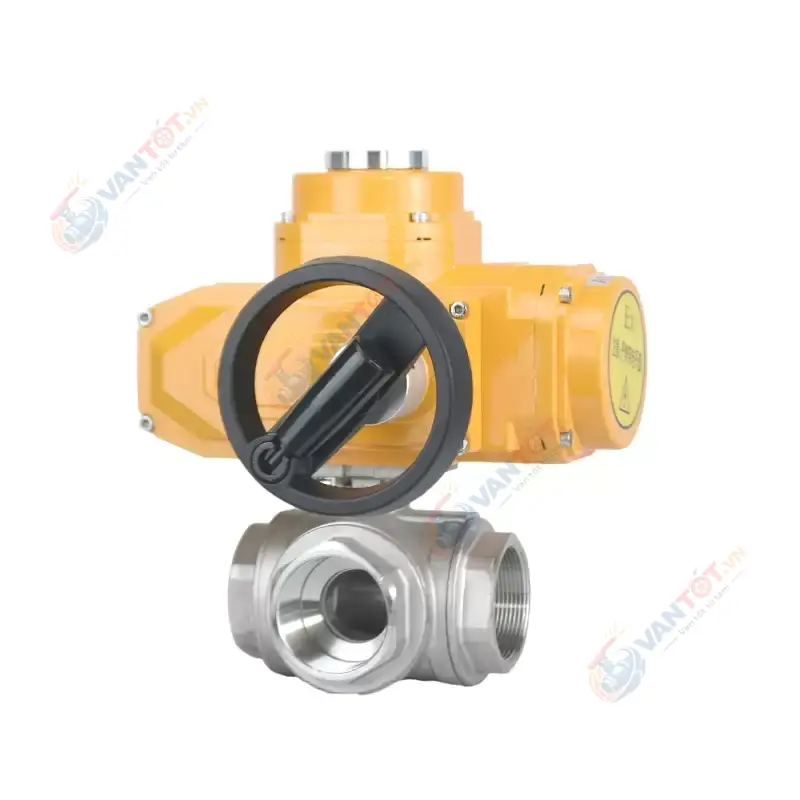

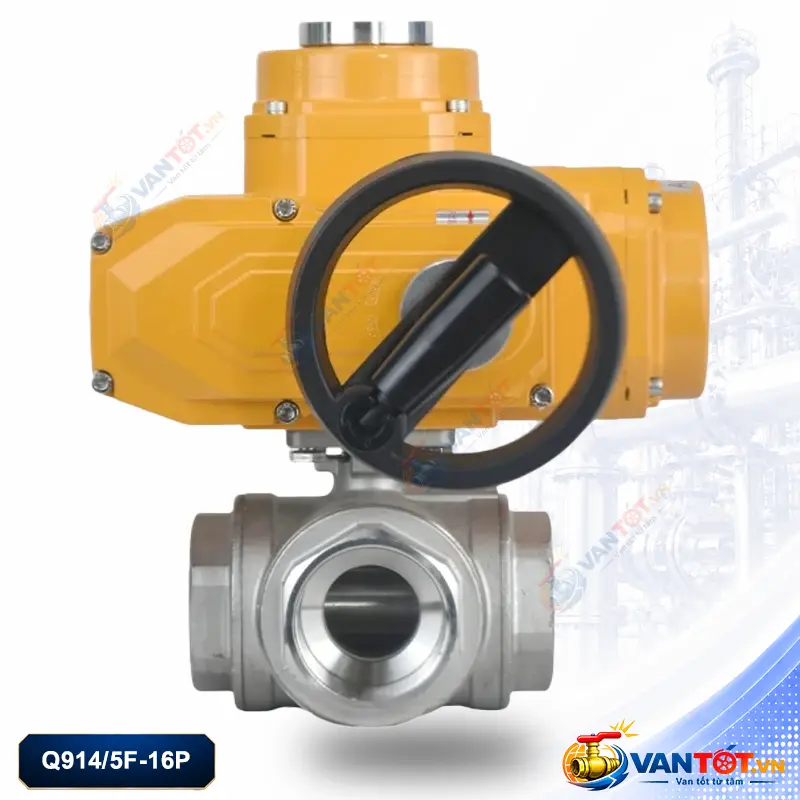

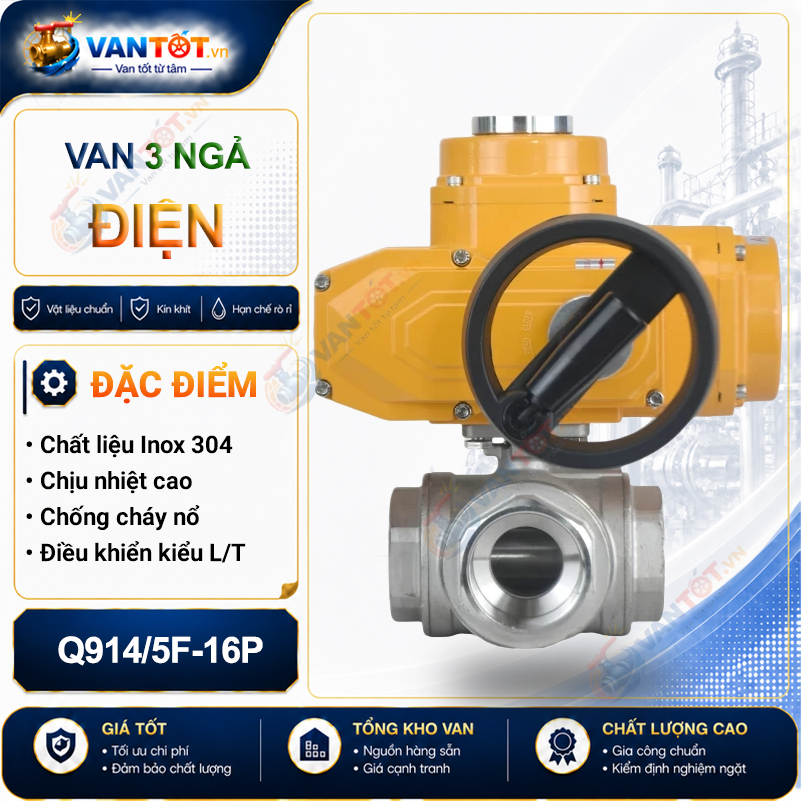

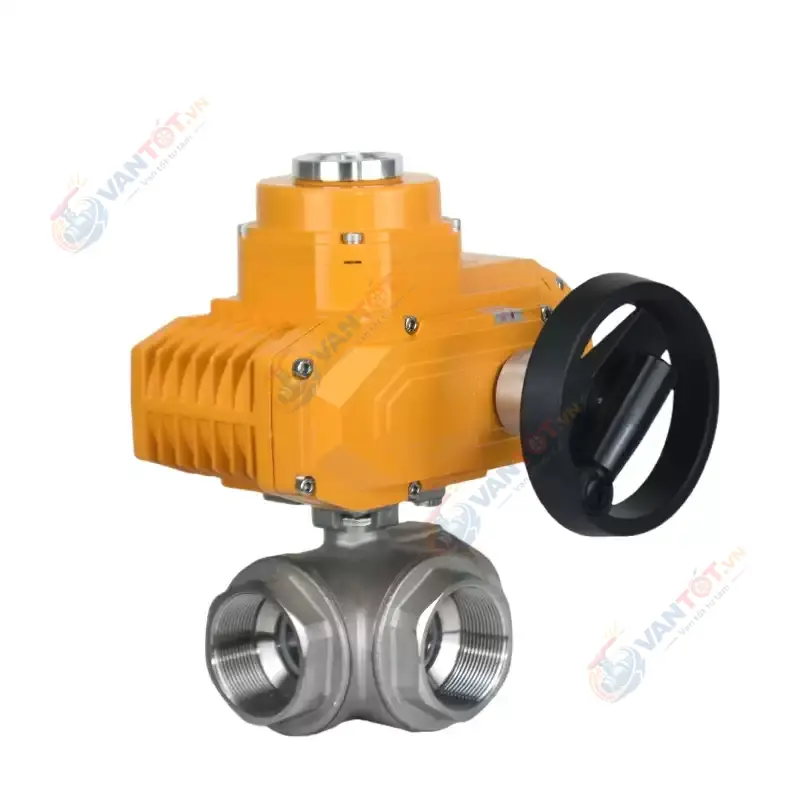

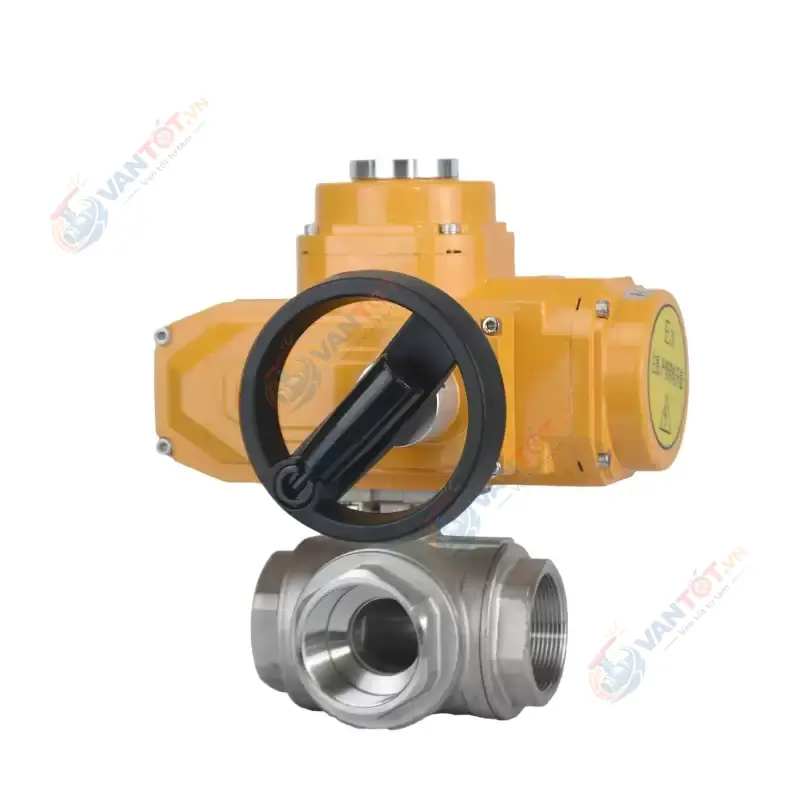

Van bi 3 ngả điện Q914F Q915F-16P ren trong inox PN16

Van bi 3 ngả điện Q914F Q915F-16P là dòng van bi inox ren trong sử dụng bộ truyền động điện để đóng mở, chuyển hướng, chia dòng hoặc trộn dòng chảy trong hệ thống đường ống. Sản phẩm có kết nối ren trong BSPT, gioăng làm kín PTFE, áp suất danh nghĩa PN16 và dải kích thước DN8-DN65, phù hợp cho nước, khí, dầu và các môi chất tương thích.

Giới thiệu van bi 3 ngả điện Q914F Q915F

Van bi 3 ngả điện là loại van có ba cửa kết nối, bên trong sử dụng bi van khoan lỗ theo dạng chữ L hoặc chữ T. Khi bộ truyền động điện quay trục van, bi van thay đổi vị trí để điều khiển hướng lưu thông của môi chất. Nhờ cấu tạo này, van có thể dùng để chuyển hướng dòng chảy, chia dòng sang nhiều nhánh hoặc trộn dòng trong cùng một hệ thống.

Dòng Q914F/Q915F-16P phù hợp cho các hệ thống cần van bi 3 ngả lắp ren, kích thước nhỏ gọn và điều khiển tự động. Cấu hình Q914F thường dùng cho bi chữ L để chuyển hướng dòng, còn Q915F thường dùng cho bi chữ T để chia dòng, trộn dòng hoặc tạo nhiều trạng thái lưu thông hơn.

Ưu điểm của van bi 3 ngả điện Q914F Q915F

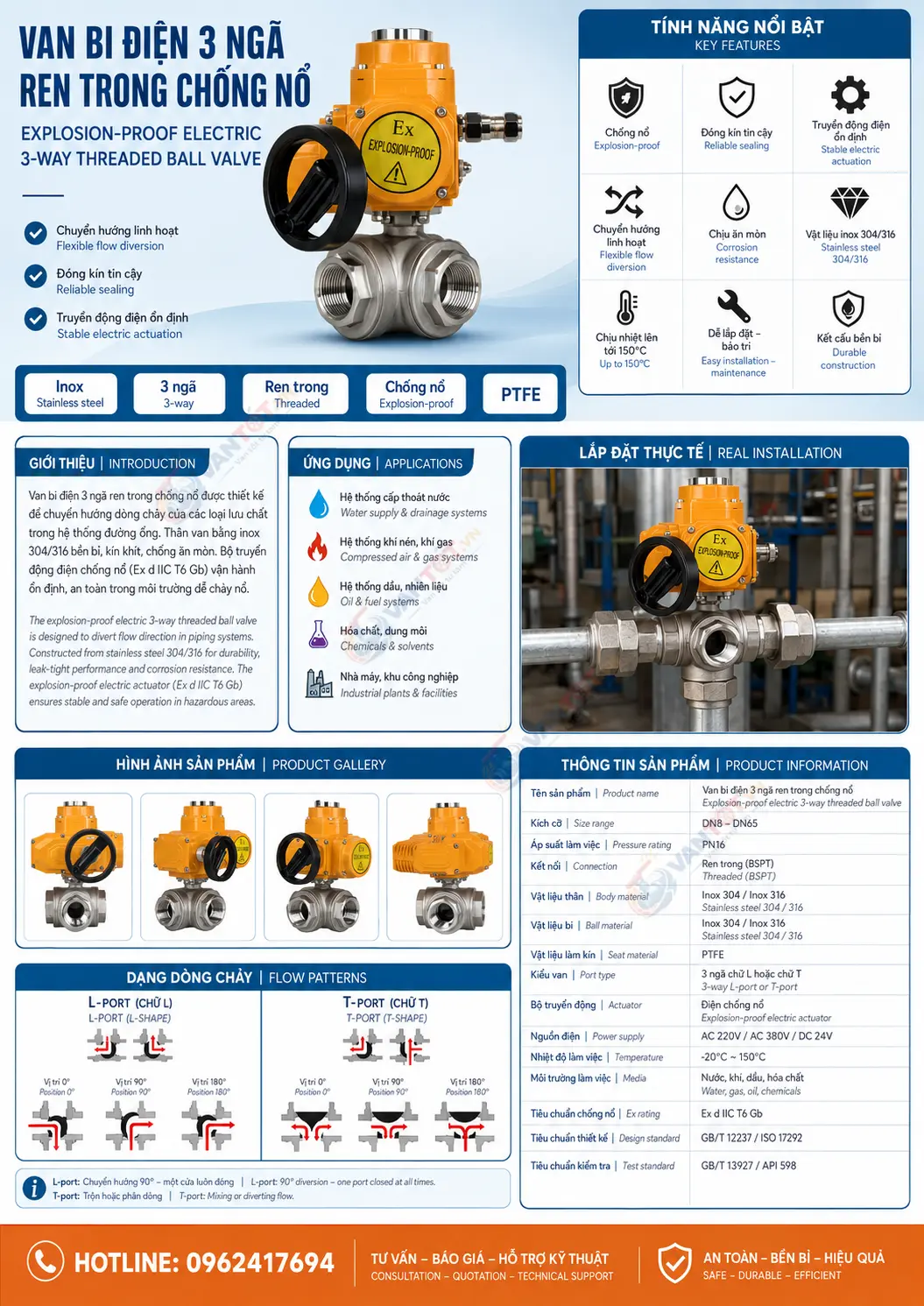

Thông số kỹ thuật van bi 3 ngả điện Q914F Q915F-16P

Ứng dụng của van bi 3 ngả điện ren trong

Van bi 3 ngả điện Q914F/Q915F-16P được dùng trong các hệ thống cần điều khiển hướng dòng tự động với kết nối ren gọn nhẹ. Sản phẩm phù hợp cho các tuyến ống DN nhỏ và vừa, nơi cần chia dòng, trộn dòng hoặc chuyển hướng dòng chảy mà không muốn lắp thêm nhiều van 2 ngả riêng biệt.

• Hệ thống nước, nước tuần hoàn, nước nóng và xử lý nước.
• Đường ống khí, dầu và môi chất công nghiệp tương thích.
• Hệ thống cấp hóa chất nhẹ, thiết bị phòng thí nghiệm và dây chuyền sản xuất.
• Hệ thống HVAC, làm mát, gia nhiệt và trao đổi nhiệt.
• Tủ điều khiển tự động, PLC và hệ thống vận hành từ xa trong nhà máy.

Cách chọn van bi 3 ngả điện Q914F/Q915F phù hợp

1. Chọn đúng kích thước DN: chọn DN8-DN65 theo đường kính danh nghĩa của đường ống.
2. Chọn kiểu bi: Q914F thường dùng cho bi chữ L để chuyển hướng dòng; Q915F thường dùng cho bi chữ T để chia dòng hoặc trộn dòng.
3. Kiểm tra kiểu ren: xác nhận ren BSPT hoặc tiêu chuẩn ren khác trước khi lắp vào hệ thống hiện có.
4. Kiểm tra áp suất: đối chiếu áp suất làm việc thực tế với cấp PN16 của van.
5. Kiểm tra môi chất: xác nhận môi chất có tương thích với inox và gioăng PTFE hay không.
6. Chọn điện áp bộ truyền động: xác nhận AC220V, DC24V hoặc điện áp khác theo tủ điều khiển.

Lưu ý lắp đặt van bi 3 ngả điện ren trong

Khi lắp đặt van bi 3 ngả điện ren trong, cần xác định đúng hướng lưu thông của từng cửa van trước khi siết ren. Với bi chữ L và bi chữ T, sơ đồ dòng chảy khác nhau nên cần kiểm tra bản vẽ lưu hướng để tránh lắp sai chức năng chuyển hướng, chia dòng hoặc trộn dòng.

Không nên dùng lực siết quá lớn làm biến dạng ren hoặc thân van. Nên dùng vật liệu làm kín ren phù hợp với môi chất và nhiệt độ làm việc. Phần bộ truyền động điện cần được bảo vệ khỏi nước phun trực tiếp, hơi hóa chất hoặc môi trường ẩm nếu chưa có cấp bảo vệ phù hợp.

Câu hỏi thường gặp về van bi 3 ngả điện Q914F/Q915F

Cần tư vấn van bi 3 ngả điện Q914F/Q915F?

Vantot.vn hỗ trợ chọn đúng DN, kiểu ren, vật liệu, kiểu bi chữ L/chữ T, điện áp, kiểu điều khiển và phụ kiện theo yêu cầu hệ thống.
